申請日2015.11.05

　　公開(公告)日2016.04.27

　　IPC分類號B01J19/18

　　摘要

　　本實用新型公開了一種水處理混合料反應釜，包括釜體，釜體的上端設有電機，電機的輸出端設有伸進釜體內部的攪拌器，釜體頂部的一側安裝有溫度計套管，釜體的內部側壁上設有蒸汽腔，蒸汽腔的左右兩端設有伸出釜體的蒸汽進管，蒸汽腔的下端設有伸出釜體的蒸汽出管，釜體的下端還設有出料管，釜體的左右兩側上部設有高壓水泵，高壓水泵的輸出端設有伸進釜體內部的水管，水管的末端設有噴淋頭，釜體的下端設有稱重感應器，釜體的側面設有稱重控制器，釜體的下端還設有底座，底座的上側開設有凹槽，凹槽的內部內嵌有減震墊，減震墊的上側也開設有凹槽，凹槽的內部設有支撐板，支撐板的上側設有支柱，支柱的上端與稱重感應器的下側連接。

　　權利要求書

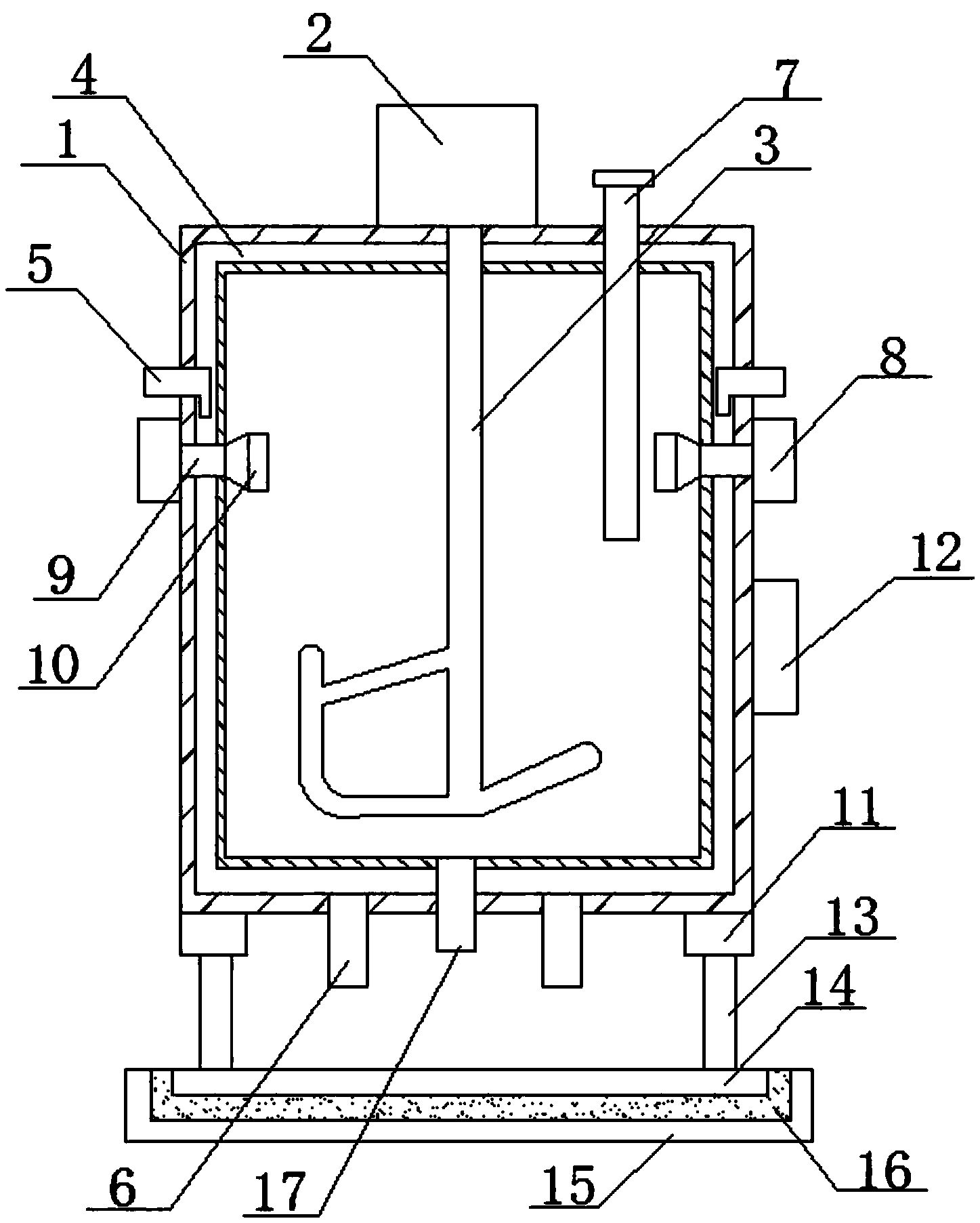

　　1.一種水處理混合料反應釜，包括釜體(1)，其特征在于，所述釜體(1)的上端設有電機(2)，所述電機(2)的輸出端設有伸進釜體(1)內部的攪拌器(3)，釜體(1)頂部的一側安裝有溫度計套管(7)，釜體(1)的內部側壁上設有蒸汽腔(4)，蒸汽腔(4)的左右兩端設有伸出釜體(1)的蒸汽進管(5)，蒸汽腔(4)的下端設有伸出釜體(1)的蒸汽出管(6)，釜體(1)的下端還設有出料管(17)，釜體(1)的左右兩側上部設有高壓水泵(8)，所述高壓水泵(8)的輸出端設有伸進釜體(1)內部的水管(9)，所述水管(9)的末端設有噴淋頭(10)，釜體(1)的下端設有稱重感應器(11)，釜體(1)的側面設有稱重控制器(12)，釜體(1)的下端還設有底座(15)，所述底座(15)的上側開設有凹槽，所述凹槽的內部內嵌有減震墊(16)，所述減震墊(16)的上側也開設有凹槽，所述凹槽的內部設有支撐板(14)，所述支撐板(14)的上側設有支柱(13)，所述支柱(13)的上端與稱重感應器(11)的下側連接。

　　2.根據權利要求1所述的一種水處理混合料反應釜，其特征在于，所述攪拌器(3)由葉輪和攪拌軸組成，葉輪設計為非對稱的結構，安裝在攪拌軸的底端。

　　3.根據權利要求1所述的一種水處理混合料反應釜，其特征在于，所述蒸汽進管(5)為夾角為90°的彎管，伸入蒸汽腔(4)內的一段與蒸汽腔(4)的內壁平行。

　　說明書

　　一種水處理混合料反應釜

　　技術領域

　　本實用新型涉及水處理技術領域，具體是一種水處理混合料反應釜。

　　背景技術

　　在生產水處理藥劑的工藝流程中，由于水處理藥劑具有腐蝕性，普遍采用帶有攪拌裝置的雙層搪瓷反應釜。反應釜內物料溫度變化的大小，混合的是否均勻直接產品的質量的高低，傳統的搪瓷反應釜由于內表面設有一層具有防腐蝕功能的搪瓷，導熱效果差。搪瓷反應釜的進氣孔和出氣管設置在搪瓷反應釜的一側，高溫蒸汽直接噴到搪瓷反應釜的內夾層上，使內夾層局部的溫度過高，容易造成內層的局部瓷面爆裂和脫瓷，進而需要檢修，復搪或換釜，造成設備檢修的成本高，影響連續生產，而且潛藏著很大的安全隱患。高溫蒸汽在夾層內進行熱交換后容易液化，產生部分水存積在搪瓷反應釜的底部，不易排出，使搪瓷反應釜底部物料的溫度較低，影響產品的質量。

　　實用新型內容

　　本實用新型的目的在于提供一種結構簡單、使用方便的水處理混合料反應釜，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種水處理混合料反應釜，包括釜體，所述釜體的上端設有電機，所述電機的輸出端設有伸進釜體內部的攪拌器，，釜體頂部的一側安裝有溫度計套管，釜體的內部側壁上設有蒸汽腔，蒸汽腔的左右兩端設有伸出釜體的蒸汽進管，蒸汽腔的下端設有伸出釜體的蒸汽出管，釜體的下端還設有出料管，釜體的左右兩側上部設有高壓水泵，所述高壓水泵的輸出端設有伸進釜體內部的水管，所述水管的末端設有噴淋頭，釜體的下端設有稱重感應器，釜體的側面設有稱重控制器，釜體的下端還設有底座，所述底座的上側開設有凹槽，所述凹槽的內部內嵌有減震墊，所述減震墊的上側也開設有凹槽，所述凹槽的內部設有支撐板，所述支撐板的上側設有支柱，所述支柱的上端與稱重感應器的下側連接。

　　作為本實用新型進一步的方案：所述攪拌器由葉輪和攪拌軸組成，葉輪設計為非對稱的結構，安裝在攪拌軸的底端。

　　作為本實用新型再進一步的方案：所述蒸汽進管為夾角為90°的彎管，伸入蒸汽腔內的一段與蒸汽腔的內壁平行

　　與現有技術相比，本實用新型的有益效果是：本裝置保溫性能強，攪拌均勻，使用范圍廣，耐腐蝕，使用壽命長，節約了反應釜的維修返修換釜費用，有效的保證了生產的連續高效的運行，節約了生產成本，提高了工作效率，利于規�；�生產，蒸汽腔和蒸汽進管的結構設置，能隨時排出夾層積水，防止高溫蒸汽對內壁上的搪瓷造成損傷。設有高壓水泵，方便對釜體的內部進行清洗，清洗效率高，清洗效果好，設有稱重感應器，測量方便，能實時測出反應釜內攪拌物的重量，通過稱重感應器將信號傳送給稱重控制器，通過稱重控制器的分析處理準確顯示反應釜內攪拌物的重量，對注入的原料重量是否準確還起校準作用。設有減震墊，支撐板嵌入在減震墊中，使得支撐板的前后左右和下側面都位于減震墊中，各部分相互牽引，具有良好的減震效果，同時也進一步減低了震動所產生的噪音，增加了結構的穩定性，同時可以延長反應釜的使用壽命。
