申請日2015.11.05
公開(公告)日2016.04.06
IPC分類號C02F9/14
摘要
本實用新型公開了一種提供良好處理環境、技術集成度高的工業廢水預處理系統，包括篩濾系統和生化處理系統，所述篩濾系統的輸入端與工業廢水輸出管道相連通，所述篩濾系統的工藝下游設置有用于調節工業廢水水質特性的水質調節系統，所述水質調節系統的工藝下游設置有混合絮凝裝置，所述混合絮凝裝置的工藝下游設置有固液分離器，所述固液分離器的輸出端與生化處理系統的輸入端相連通。本實用新型的工業廢水預處理系統技術集成度高，充分利用了高效微篩濾技術、混合絮凝技術、廢水水質調理技術和固液分離技術以及射流技術等，達到了較高的技術集成。
權利要求書

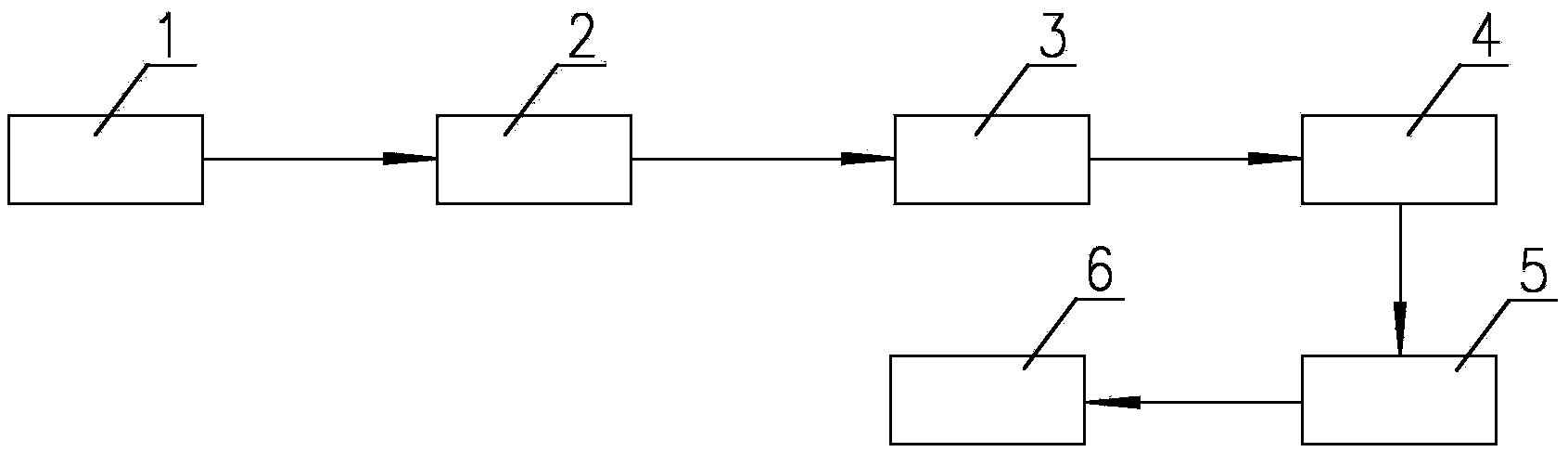

1.工業廢水預處理系統，包括篩濾系統(2)和生化處理系統(6)，所述篩濾系統(2)的輸入端與工業廢水(1)輸出管道相連通，其特征在于，所述篩濾系統(2)的工藝下游設置有用于調節工業廢水水質調理系統(3)，所述廢水水質調理系統(3)的工藝下游設置有混合絮凝裝置(4)，所述混合絮凝裝置(4)的工藝下游設置有固液分離器(5)，所述固液分離器(5)的輸出端與生化處理系統(6)的輸入端相連通。
2.根據權利要求1所述的工業廢水預處理系統，其特征在于，所述篩濾系統(2)采用微篩濾裝置。
3.根據權利要求1所述的工業廢水預處理系統，其特征在于，所述混合絮凝裝置(4)采用混合機械裝置或折板絮凝裝置或斜流式沉淀池。
4.根據權利要求1所述的工業廢水預處理系統，其特征在于，所述生化處理系統(6)采用好氧生化處理系統或厭氧生化處理系統。
5.根據權利要求1所述的工業廢水預處理系統，其特征在于，所述篩濾系統(2)采用微篩濾裝置，所述混合絮凝裝置(4)采用混合機械裝置或相對折板絮凝裝置或斜流沉淀池，所述生化處理系統(6)采用好氧生化處理系統或厭氧生化處理系統。
6.根據權利要求1所述的工業廢水預處理系統，其特征在于，還包括用于自動控制的射流裝置。
說明書
工業廢水預處理系統
技術領域
本實用新型涉及污水處理領域，尤其涉及高濃度/高懸浮工業廢水預處理系統。
背景技術
工業廢水為“工業三廢”之一，其處理的方法一直是企業很關心的問題，通常為了滿足工業廢水中COD數值達到排放標準，一般工廠都會設置有污水處理區，多數工業廢水處理都是通過氧化池、沉淀池等多個構筑物組合來實現最終的處理目的。但是殊不知對于廢水的預處理的改善能夠?qū)罄m(xù)處理起到至關重要的作用，預處理可以處理掉廢水中大部分的懸浮物、不易降解污染物，為后續的污水處理提供了良好的處理環境，但是現有的工業廢水處理系統中，對工業廢水的預處理往往沒有過多重視，僅僅是利用格柵、沉淀池等進行粗處理，這樣一般處理掉的雜質過少，不能給后續的處理過程提供良好的處理環境。尤其對于高濃度高懸浮物的工業廢水來說，污染物濃度高、懸浮物含量高，直接進入生物處理單元會對生物處理單元造成負荷過高，因此處理效果差，同時還會提高生物處理系統能耗，增加了企業成本。
實用新型內容
為解決上述問題，本實用新型提供了一種提供良好處理環境、技術集成度高的工業廢水預處理系統。
本實用新型的工業廢水預處理系統，包括篩濾系統、廢水調理系統和固液分離系統，所述篩濾系統的輸入端與工業廢水輸出管道相連通，所述篩濾系統的工藝下游設置有用于調節工業廢水水質的水質調理系統，所述水質調理系統的工藝下游設置有混合絮凝裝置，所述混合絮凝裝置的工藝下游設置有固液分離器，所述固液分離器的輸出端與生化處理系統的輸入端相連通。
進一步的，所述篩濾系統采用微篩濾裝置。
進一步的，所述混合絮凝裝置采用混合機械裝置或折板絮凝裝置或斜流 式沉淀池。
進一步的，所述生化處理系統采用好氧生化處理系統或厭氧生化處理系統。
進一步的，所述篩濾系統采用微篩濾裝置，所述混合絮凝裝置采用混合機械裝置或相對折板絮凝裝置或斜流沉淀池，所述生化處理系統采用好氧生化處理系統或厭氧生化處理系統。
進一步的，還包括用于自動控制的射流裝置。
與現有單用初沉池技術相比，本實用新型的有益效果為：本實用新型的工業廢水預處理系統技術集成度高，充分利用了高效微篩濾技術、混合絮凝技術、水質調理技術和固液分離技術，達到了較高的技術集成;系統中還加入了射流技術，利用射流技術實現自動控制，預處理后的工業廢水再進入生化處理系統就會極大地降低生化處理系統的處理負荷，提高系統裝置的污染物去除效率，達到20-25%以上，節約能耗30%，從而節約了企業成本。
