申請日2015.09.17
公開(公告)日2016.08.03
IPC分類號C02F9/14; C02F11/02; C02F11/12
摘要
一種用于減少污水處理廠污泥量的系統，包括進水管道、預處理池、生化池、沉淀池、污泥濃縮、水泵，其中進水管道與預處理池相連通，在進水管道與預處理池之間設有格柵，預處理池與設置在其旁邊的高分子有機物降解生物菌培養箱相連通;預處理池的出水管與生化池相連通，生化池與設置在其旁邊的激活態廢水處理生物菌培養箱相連通，生化池的出水管與沉淀池相連通;沉淀池的出水管與污泥濃縮池相連通，污泥濃縮池與設置在其旁邊的污水處理生物菌培養箱相連通，污泥濃縮池的出水管與水泵連通，水泵的出水管與預處理池連通。本實用新型大大減少了污水處理之后的污泥量，其污泥量約為現有系統污泥量的十分之一，降低企業成本。

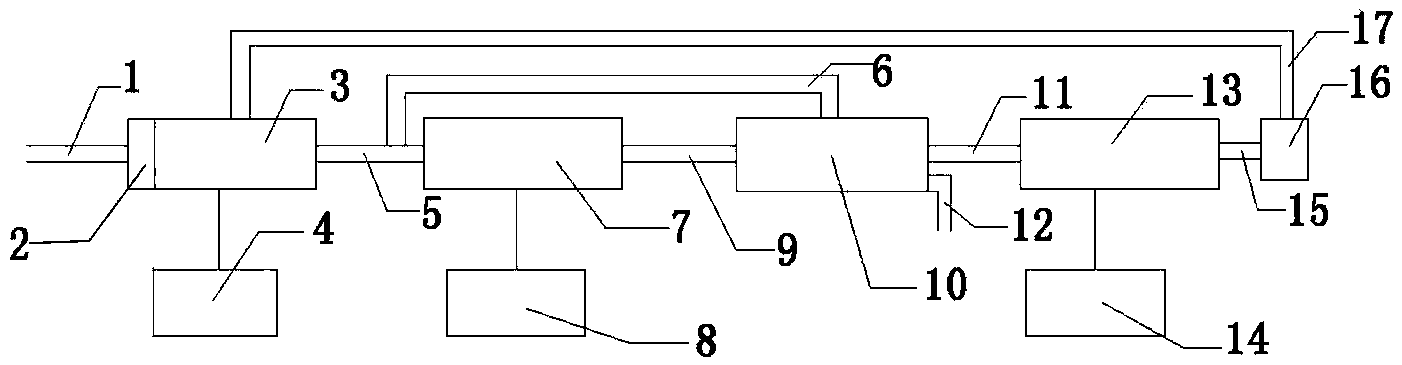

摘要附圖
權利要求書
1.一種用于減少污水處理廠污泥量的系統，其特征在于：所述系統包括進水管道、預處理池、生化池、沉淀池、污泥濃縮、水泵，其中進水管道與預處理池相連通，進水管道與預處理池之間設有格柵，預處理池與設置在其旁邊的高分子有機物降解生物菌培養箱相連通;預處理池的出水管與生化池相連通，生化池與設置在其旁邊的激活態廢水處理生物菌培養箱相連通，生化池的出水管與沉淀池相連通，生化池與沉定池之間還設有回流管;沉淀池上方設有外排管，沉淀池的出水管與污泥濃縮池相連通，污泥濃縮池與設置在其旁邊的污水處理生物菌培養箱相連通，污泥濃縮池的出水管與水泵連通，水泵的出水管與預處理池連通。
2.如權利要求1所述的一種用于減少污水處理廠污泥量的系統，其特征在于：所述回流管與預處理池的出水管相連通。
說明書
一種用于減少污水處理廠污泥量的系統
技術領域
本實用新型涉及污水處理設備領域，特別是一種用于減少污水處理廠污泥量的系統。
背景技術
隨著經濟的發展，城市的擴張，越來越多的污水需要被處理。目前的污水處理系統主要在處理池中投放化學藥劑或者通過在處理池中連續通入空氣來培養好氧細菌來處理污水。處理好的污水，通過濃縮處理，外運資源化。這種系統處理方式，存在以下問題：一，污泥量大，為此需要增加污水處理廠的基建，需要投入更多的成本;二、運行維護成本高，需要的化學藥劑量巨大，同時，大量的污泥需要外運;三、生化系統脆弱，受沖擊之后恢復慢。
實用新型內容
為了解決上述問題，本實用新型提供了一種可有效減少污水處理過程中的污泥量，大大降低企業成本的污水處理系統。
一種用于減少污水處理廠污泥量的系統，包括進水管道、預處理池、生化池、沉淀池、污泥濃縮、水泵，其中進水管道與預處理池相連通，在進水管道與預處理池之間設有格柵，預處理池與設置在其旁邊的高分子有機物降解生物菌培養箱相連通;預處理池的出水管與生化池相連通，生化池與設置在其旁邊的激活態廢水處理生物菌培養箱相連通，生化池的出水管與沉淀池相連通，生化池與沉淀池之間還設有回流管;沉淀池上方設有外排管，沉淀池的排泥管與污泥濃縮池相連通，污泥濃縮池與設置在其旁邊的污水處理生物菌培養箱相連通，污泥濃縮池的出水管與水泵連通，水泵的出水管與預處理池連通。
進一步的，所述回流管與預處理池的出水管相連通，這樣保證回流的部分污水在生化池充分降解。
本實用新型提供的一種用于減少污水處理廠污泥量的系統，通過投加微生物菌種，增加了系統的微生物數量和多樣性，提高了系統的穩定性，提升了出水水質。最重要的是，經過微生物菌的分解作用，大大減少了污水處理之后的污泥量，其污泥量約為現有系統污泥量的十分之一，具有顯著的進步性，降低企業的基建成本、運行成本。將污泥濃縮池的泥、水混合物抽到預處理池，增加了預處理池的微生物數量和多樣性，間接降低維護管理費用。
