申請日2015.09.17
公開(公告)日2016.06.22
IPC分類號C02F11/14; C02F11/12
摘要
一種移動式污泥脫水處理設備，包括載貨汽車(車廂需改造)、污泥離心脫水機、污泥管、加藥系統、加藥管、污泥抽吸泵、發電機組、現場控制箱組成，載貨汽車?yán)d整套設備前往目的地，�？吭谖鬯疚勰酀饪s池附近，污泥管連接污泥抽吸泵和污泥離心脫水機，污泥管選用高壓水帶管，活接接頭拆卸方便，易于攜帶，長短可選，將污泥抽吸泵放入污泥池底，啟動發電機組，將污泥絮凝藥劑加入加藥系統中，啟動污泥離心脫水機及污泥抽吸泵后，通過溶藥攪拌機攪拌均勻的污泥絮凝劑由加藥計量泵輸送到污泥離心脫水機，本發明可靈活方便的前往各小型污水處理站處理各類污泥，實現了小污水處理站的污泥處置難題，減少污泥外運處理時發生二次污染的可能性。

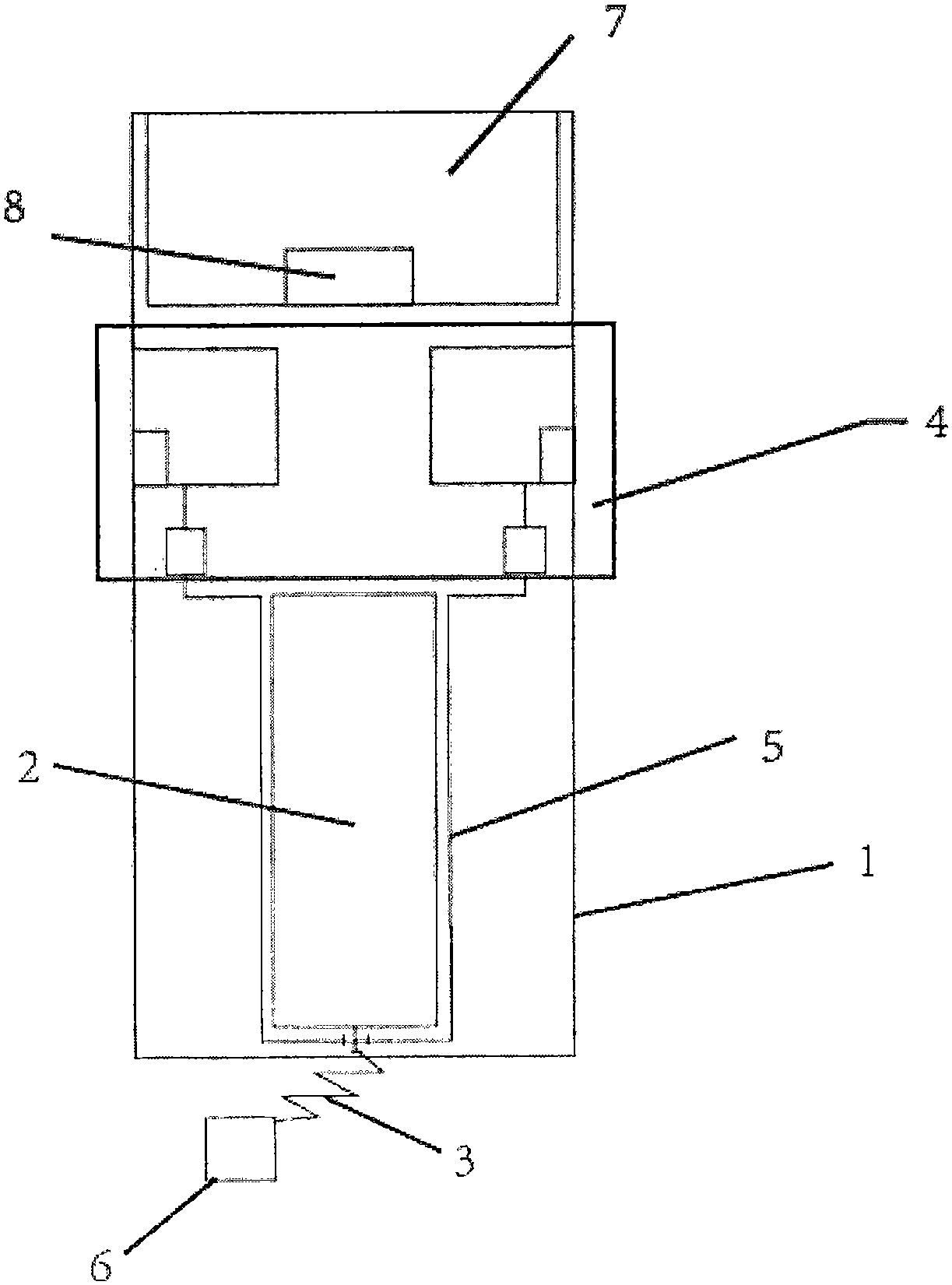

摘要附圖
權利要求書
1.一種移動式污泥脫水處理設備，其特征在于：包括載貨汽車(車廂需改造)、污泥離心脫水機、污泥管、加藥系統、加藥管、污泥抽吸泵、發電機組、現場控制箱;所述載貨汽車車廂內包括污泥離心脫水機、污泥管、加藥系統、加藥管、發電機組和現場控制箱組成，整體車廂通過污泥管與污泥抽吸泵連接。
2.根據權利要求1所述一種移動式污泥脫水處理設備，其特征在于：所述發電機組為整套移動式污泥脫水處理設備的心臟部分，提供整套設備的動力，發電機組為自動柴油發電機，內置儲電電池，可根據電量自動啟停。
3.根據權利要求1所述一種移動式污泥脫水處理設備，其特征在于：所述現場控制箱與整套用電設備連接，發電機組連接控制箱進線，利用現場控制箱控制整套設備。
4.根據權利要求1所述一種移動式污泥脫水處理設備，其特征在于：所述加藥系統配備兩套分別設置于車廂內左右兩側，一用一備，加藥系統由加藥桶、溶藥攪拌機、加藥計量泵組成，并設于發電機組下端，加藥計量泵分別由加藥管連接于左右加藥桶下端。
5.根據權利要求1所述一種移動式污泥脫水處理設備，其特征在于：所述污泥離心脫水機與污泥抽吸泵，設于加藥系統下端，污泥離心脫水機通過加藥管連接于加藥系統中的加藥計量泵，污泥管連接于污泥抽吸泵。
6.根據權利要求1所述一種移動式污泥脫水處理設備，其特征在于：所述污泥抽吸泵選用潛水排污泵，直接放入污泥池中。
7.根據權利要求1所述一種移動式污泥脫水處理設備，其特征在于：所述污泥管連接污泥抽吸泵與污泥離心脫水機之間，污泥管選用高壓水帶管。
說明書
一種移動式污泥脫水處理設備
技術領域
本發明涉及污泥處理技術領域，具體為一種移動式污泥脫水處理設備。
背景技術
由于近年來國家對環境保護越來越重視，各中小型污染型企業都要求建設污水處理站，但污水處理不可避免的會產生一定的污泥，污泥的后續處理又是一項問題，并且眾多小型污水站建成后，沒有自己的污泥處理設備，故需進行外運處理，目前采用最多的方法是吸糞車定期抽取外運處理，但吸糞車每次抽取的污泥量很有限，絕大部分是水，而且增加了后續處理的難度。
發明內容
本發明所解決的技術問題在于提供一種移動式污泥脫水處理設備，以解決上述背景技術中提出的問題。
本發明所解決的技術問題采用以下技術方案來實現：一種移動式污泥脫水處理設備，包括載貨汽車(車廂需改造)、污泥離心脫水機、污泥管、加藥系統、加藥管、污泥抽吸泵、發電機組、現場控制箱;所述載貨汽車車廂內包括污泥離心脫水機、污泥管、加藥系統、加藥管、發電機組和現場控制箱組成，整體車廂通過污泥管與污泥抽吸泵連接。
所述發電機組為整套移動式污泥脫水處理設備的心臟部分，提供整套設備的動力，發電機組為自動柴油發電機，內置儲電電池，可根據電量自動啟停。
所述現場控制箱與整套用電設備連接，發電機組連接控制箱進線，利用現場控制箱控制整套設備。
所述加藥系統配備兩套分別設置于車廂內左右兩側，一用一備，加藥系統由加藥桶、溶藥攪拌機、加藥計量泵組成，并設于發電機組下端，加藥計量泵分別由加藥管連接于左右加藥桶下端。
所述污泥離心脫水機與污泥抽吸泵，設于加藥系統下端，污泥離心脫水機通過加藥管連接于加藥系統中的加藥計量泵，污泥管連接于污泥抽吸泵。
所述污泥抽吸泵選用潛水排污泵，纖維、雜物容易通過，不纏繞堵塞，泵體振動小，運轉平穩，污泥抽吸泵重量輕，可直接放入污泥池中。
所述污泥管連接污泥抽吸泵與污泥離心脫水機之間，污泥管選用高壓水帶管，活接接頭拆卸方便，易于攜帶，長短可選。
與現有技術相比，本發明的有益效果是：通過一種移動式污水處理設備，可靈活方便的前往各小型污水處理站處理各類污泥，實現了小污水處理站的污泥處置難題，減少污泥外運處理時發生二次污染的可能性。
