申請日2015.11.05

　　公開(公告)日2016.02.24

　　IPC分類號E03C1/12; E03C1/122; E03C1/20; E03C1/264; E03B1/04

　　摘要

　　本發明公開了一種帶廢水回收裝置的浴缸，特征是浴缸與回收柜之間有第一排水管，回收柜與儲水柜之間有第二排水管，第二排水管安裝有增壓閥、千葉清濾片，儲水柜底下有第三排水管。優點是通過安裝本裝置，達到廢物回收利用，減少環境污染，節約水源，降低使用成本，效果、效益理想。

　　權利要求書

　　1.一種帶廢水回收裝置的浴缸，包括浴缸、回收柜、第一排水管、第二排水管、增壓閥、千葉清濾片、儲水柜、第三排水管，其特征在于浴缸(1)與回收柜(2)之間有第一排水管(3)，回收柜(2)與儲水柜(7)之間有第二排水管(4)，第二排水管(4)安裝有增壓閥(5)、千葉清濾片(6)，儲水柜(7)底下有第三排水管(8)。

　　2.按照權利要求1所述的一種帶廢水回收裝置的浴缸，其特征在于增壓閥(5)為泵閥類。

　　3.按照權利要求1所述的一種帶廢水回收裝置的浴缸，其特征在于千葉清濾片(6)為多片帶絨毛的羽絨片做成。

　　4.按照權利要求1所述的一種帶廢水回收裝置的浴缸，其特征在于回收柜(2)安裝在浴缸(1)底下。

　　5.按照權利要求1所述的一種帶廢水回收裝置的浴缸，其特征在于回收柜(2)長寬高比浴缸(1)尺寸小。

　　說明書

　　一種帶廢水回收裝置的浴缸

　　技術領域

　　本發明屬于衛生潔具類，特別是一種帶廢水回收裝置的浴缸。

　　背景技術

　　現有洗浴缸用水多是開孔靠自然排放出污水溝，現有專利申請?zhí)枺?/P>

　　201420271644，名稱：一種衛生間設施總成裝備，它采用阻水填充物件或擋水閘板等將波輪洗衣機“箱體”融進泡浴缸中，在綜合了洗衣機、泡浴機基礎上將洗臉水、沖淋、馬桶、廢水回收、處理、儲存利用等一并合并成總成，改變給水、排水布置。其功能在波輪式洗衣機“箱體”是在洗浴缸體內加裝可拆裝的擋水閘板件，用橡膠密封件合圍而成，缸體沿口為有凹槽構成，把洗衣箱水與洗浴缸水綜合回收，之后沉淀處理。這屬簡單的集合原理構成，解決了缸一桶融合問題。另申請?zhí)枺?01120034601，名稱：一種洗浴廢水熱量回收的淋浴房，在淋浴房底部設置可利用洗浴廢水熱量的余熱回收裝置，從而增加熱水器的進水溫度。余熱回收裝置主要是包括導流槽與廢水收集口相通，在導流槽內設置加熱裝置，有U型盤管加熱，有抽屜式支架，預熱管固定在支架上，有檢修口、有保濕層，有螺旋狀盤管加熱裝置。另200620078666，名稱：一種洗浴衛生潔具，其通過用蓄水箱一次凈化水存水箱，浴缸底部有凸起隔斷，凈化通過臭氧凈化消毒，有浮球水位控制裝置，有多個泵、閥、三通接頭等構成，其結構復雜，把整個淋浴房和洗浴缸都經改造而成，成本高，管、閥、接頭多，易漏水造成淋浴房難以適應，控制機件多，線路多，使整個淋浴房處于網管網絡，難以維修和使用。本發明通過利用本裝置達到節約能源目的，尤其是水資源缺乏，水費高達9元/米3的地方，使水貴如油地區更具有特殊意義。

　　發明內容

　　本發明的目的在于克服現有技術不足，提供一種在浴缸底下安裝回收裝置，并通過用加壓泵、清濾達到廢水二次利用的，結構簡單，設計合理，安裝便用方便，清潔衛生，減少環境污染，節約水源，降低使用成本，廢物利用的一種帶廢水回收裝置的浴缸。

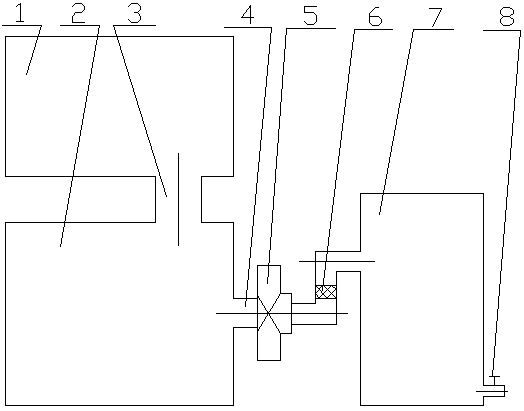

　　本發明的技術解決方案是這樣的：一種帶廢水回收裝置的浴缸，包括浴缸、回收柜、第一排水管、第二排水管、增壓閥、千葉清濾片、儲水柜、第三排水管，其特征在于浴缸(1)與回收柜(2)之間有第一排水管(3)，回收柜(2)與儲水柜(7)之間有第二排水管(4)，第二排水管(4)安裝有增壓閥(5)、千葉清濾片(6)，儲水柜(7)底下有第三排水管(8)。

　　增壓閥(5)為泵閥類。

　　千葉清濾片(6)為多片帶絨毛的羽絨片做成。

　　回收柜(2)安裝在浴缸(1)底下。

　　回收柜(2)長寬高比浴缸(1)尺寸小。

　　與現有技術相比本發明的突出效果是：通過安裝本裝置，達到廢物回收利用，減少環境污染，節約水源，降低使用成本，效果、效益理想。
