申請日2015.11.22

　　公開(公告)日2016.05.11

　　IPC分類號C02F9/14; C02F101/30; C02F3/34; C02F3/28; C02F3/32; C02F101/20

　　摘要

　　本實用新型公開一種高濃度有機污水生物膜處理系統，包括依次連接的生化處理系統、深度處理系統、消毒池及連接生化處理系統的循環系統，所述生化處理系統包括依次排布的調配池、中溫厭氧池、常溫厭氧池、調節池、好氧池、深度氧化池、反硝化池及沉淀池;所述深度處理系統為人工濕地;所訴循環系統包括泄料池，所述泄料池通過污泥泵連接中溫厭氧池、調節池及沉淀池，所述泄料池還通過溢出方式連接調配池，所述泄料池還設置有污泥處理裝置。本實用新型效率高、成本低、工藝操作管理方便可靠且無二次污染，處理不采用加藥混凝及反滲透膜昂貴設備，利用自然微生物及吸附介質完成高濃度有機污水處理，達標排放。

　　權利要求書

　　1.一種高濃度有機污水生物膜處理系統，其特征在于：包括依次連接的生化處理系統、深度處理系統、消毒池及連接生化處理系統的循環系統，所述生化處理系統包括依次排布的調配池、中溫厭氧池、常溫厭氧池、調節池、好氧池、深度氧化池、反硝化池及沉淀池，所述生化處理系統通過溢出方式依次連通，所述生化處理系統每個池體內壁均設置有生物架，生物架內填充有馬鞍型生物巢填料，馬鞍型生物巢填料內馴化培養有多種微生物群體，所述深度處理系統為人工濕地，所訴循環系統包括泄料池，所述泄料池通過污泥泵連接中溫厭氧池、調節池及沉淀池，所述泄料池還通過溢出方式連接調配池，所述泄料池還設置有污泥處理裝置。

　　2.根據權利要求1所述的一種高濃度有機污水生物膜處理系統，其特征在于：所述中溫厭氧池及常溫厭氧池連接有沼氣收集裝置。

　　3.根據權利要求1所述的一種高濃度有機污水生物膜處理系統，其特征在于：所述調配池、好氧池及深度氧化池設置有曝氣管，所述曝氣管設置有曝氣頭。

　　4.根據權利要求3所述的一種高濃度有機污水生物膜處理系統，其特征在于：所述調配池還設置有電能加熱裝置。

　　5.根據權利要求1所述的一種高濃度有機污水生物膜處理系統，其特征在于：所述生物架連續布置于池體內壁且圍合出一曝氣區，生物架設置于池體底部上方，所述生物架占池體體積4/5。

　　說明書

　　一種高濃度有機污水生物膜處理系統

　　技術領域

　　本實用新型涉及污水處理領域，具體涉及一種高濃度有機污水生物膜處理系統。

　　背景技術

　　隨著人們生活水平的提高，生活垃圾大量產生引起的環境問題日益嚴重。垃圾填埋的方式因為其成本低廉，被廣泛應用，而填埋后產生了另一種污染方式，高濃度有機污水。大量高濃度有機污水穿過土壤進入地下水層，造成污染的迅速擴散，嚴重威脅我們的健康。

　　現有的污水處理系統對高濃度有機污水處理仍存在較大的問題：采用大量化學藥劑處理重金屬而造成的二次污染，處理污水后仍需大量處理污泥造成處理成本高，采用反滲透膜費用高而且清理困難。因此，我們亟需一種能夠節省能源、低成本、高效率的污水處理系統解決當前的難題。

　　實用新型內容

　　有鑒于此，本實用新型針對現有技術的不足，公開一種高濃度有機污水生物膜處理系統。

　　本實用新型的目的通過以下技術方案實現：

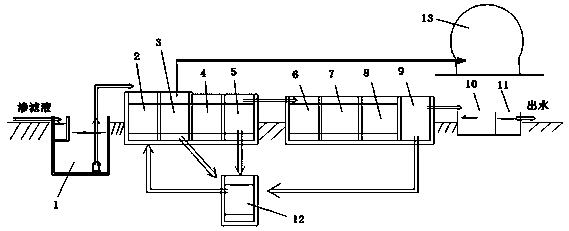

　　一種高濃度有機污水生物膜處理系統，包括依次連接的生化處理系統、深度處理系統、消毒池及連接生化處理系統的循環系統，所述生化處理系統包括依次排布的調配池、中溫厭氧池、常溫厭氧池、調節池、好氧池、深度氧化池、反硝化池及沉淀池，所述生化處理系統通過溢出方式依次連通，所述生化處理系統每個池體內壁均設置有生物架，生物架內填充有馬鞍型生物巢填料，馬鞍型生物巢填料內馴化培養有多種微生物群體，所述深度處理系統為人工濕地，所訴循環系統包括泄料池，所述泄料池通過污泥泵連接中溫厭氧池、調節池及沉淀池，所述泄料池還通過溢出方式連接調配池，所述泄料池還設置有污泥處理裝置。

　　本實用新型工作原理如下：

　　高濃度高濃度有機污水首先進入集水調蓄池經行初步過濾，再通過水泵抽入調配池，通過調配池對水體加溫及加氣增強微生物活性。接著通過中溫厭氧池及常溫厭氧池進行厭氧處理，利用甲烷菌群把高濃度高濃度有機污水發酵降解至低濃度高濃度有機污水，且產生可用的沼氣。低濃度高濃度有機污水經過調節池抽除污泥處理并流入好氧池。經過好氧池、深度氧化池及反硝化池多級生物膜處理后進入沉淀池去除污泥。再經過人工濕地，利用土壤、人工介質、植物、微生物的物理、化學、生物三重協同作用，對污水、污泥進行吸附、滯留、過濾、氧化還原、沉淀、微生物分解、轉化、植物遮蔽、殘留物積累、蒸騰水分和養分吸收及各類動物的作用，達到脫磷除氮、吸附重金屬的效果。最后經過消毒池殺菌處理，將低濃度高濃度有機污水無害化再排出。

　　進一步的，所述中溫厭氧池及常溫厭氧池連接有沼氣收集裝置。

　　通過沼氣收集裝置對沼氣收集利用，回收資源。

　　進一步的，所述調配池、好氧池及深度氧化池設置有曝氣管，所述曝氣管設置有曝氣頭。

　　進一步的，所述調配池還設置有電能加熱裝置。

　　進一步的，所述生物架連續布置于池體內壁且圍合出一曝氣區，生物架設置于池體底部上方，所述生物架占池體體積4/5。

　　利用電能加熱提高水溫，提高微生物活性，優化處理效果。

　　本實用新型相對于現有技術，具有如下的有益效果：

　　本實用新型效率高、成本低、工藝操作管理方便可靠且無二次污染，處理不采用加藥混凝及反滲透膜昂貴設備，利用自然微生物及吸附介質完成高濃度有機污水處理，達標排放。
