申請日2015.11.05

　　公開(公告)日2016.01.27

　　IPC分類號C02F9/14

　　摘要

　　本發明提供一種內耗性抗生素廢水處理工藝系統，包括機械格柵、一次調節池、中和池、混凝池、一次內耗池、初沉池、二次內耗池、一次臭氧反應池、二次調節池、厭氧系統、好氧系統、二沉池和二次臭氧反應池。本發明將系統剩余污泥作為吸附劑進行二次利用，并利用廢水中抗生素的生物毒性作用將剩余污泥中微生物致死以起到剩余污泥消毒和穩定化的效果，起到了以廢治廢的目的，且剩余污泥和抗生素均為系統內部原有或產生的有害物質，利用兩者相克的原理，起到了有效內耗的效果。本發明有效減少了藥劑用量和電耗，節約了經濟成本。

　　權利要求書

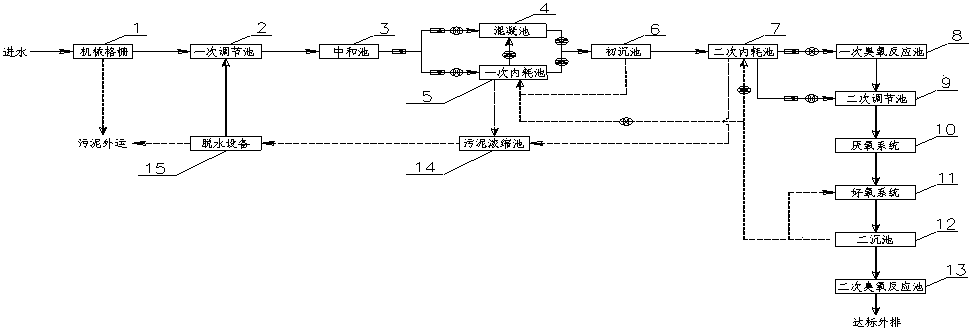

　　1.一種內耗性抗生素廢水處理工藝系統，其特征在于：包括機械格柵、一次調節池、中和池、混凝池、一次內耗池、初沉池、二次內耗池、一次臭氧反應池、二次調節池、厭氧系統、好氧系統、二沉池和二次臭氧反應池，所述機械格柵的出水管與一次調節池的進水管相連通，所述一次調節池的出水管與中和池的進水管相連通，所述中和池的出水管分別與混凝池和一次內耗池的進水管相連通，所述混凝池的出水管與初沉池的進水管相連通，所述一次內耗池的出水管分別與混凝池和初沉池的進水管相連通，所述初沉池的出水管與二次內耗池的進水管相連通，所述二次內耗池的出水管分別與一次臭氧反應池和二次調節池的進水管相連通，所述一次臭氧反應池的出水管與二次調節池的進水管相連通，所述二次調節池的出水管與厭氧系統的進水管相連通，所述厭氧系統的出水管與好氧系統的進水管相連通，所述好氧系統的出水管與二沉池的進水管相連通，所述二沉池的出水管與二次臭氧反應池的進水管相連通。

　　2.如權利要求1所述的一種內耗性抗生素廢水處理工藝系統，其特征在于：所述一次內耗池內的吸附劑包括所述初沉池外排的全部污泥和二沉池外排的20%~40%的污泥。

　　3.如權利要求2所述的一種內耗性抗生素廢水處理工藝系統，其特征在于：所述二次內耗池內的吸附劑包括所述二沉池外排的60%~80%的污泥。

　　4.如權利要求1所述的一種內耗性抗生素廢水處理工藝系統，其特征在于：所述二沉池污泥的回流比為200%~400%。

　　5.如權利要求1所述的一種內耗性抗生素廢水處理工藝系統，其特征在于：還包括污泥濃縮池，所述一次內耗池和二次內耗池的排泥管與污泥濃縮池的進泥管相連通。

　　6.如權利要求5所述的一種內耗性抗生素廢水處理工藝系統，其特征在于：還包括脫水設備，所述脫水設備的進泥管與污泥濃縮池的排泥管相連通，所述脫水設備的出水管與一次調節池的進水管相連通。

　　7.如權利要求1所述的一種內耗性抗生素廢水處理工藝系統，其特征在于：所述中和池的出水管上設置總管流量計，所述混凝池和一次內耗池的進水管上設置分支流量計，所述二次內耗池的出水管上設置流量計。

　　8.如權利要求1所述的一種內耗性抗生素廢水處理工藝系統，其特征在于：所述混凝池和一次內耗池的進水管上、所述混凝池和一次內耗池的出水管上、所述一次內耗池和二次內耗池的進泥管上，所述二次內耗池的出水管上分別設置電磁閥。

　　說明書

　　一種內耗性抗生素廢水處理工藝系統

　　技術領域

　　本發明涉及廢水處理技術領域，尤其涉及一種內耗性抗生素廢水處理工藝系統。

　　背景技術

　　目前，抗生素類藥品在國內消耗較多，抗生素大多數屬于生物制品，即通過發酵過程提取制得，是微生物、植物、動物在其生命過程中產生的化合物，具有在低濃度下，選擇性抑制或殺滅其它微生物或腫瘤細胞能力的化學物質，是人類控制感染性疾病、保證身體健康及防治動植物病害的重要化學藥物。目前，我國生產抗生素的企業達300多家，生產占世界產量20%～30%的70個品種的抗生素。

　　我國抗生素的生產過程中，大多存在著原料利用率低、提煉純度低、廢水中殘留抗生素高等特點，因而造成了廢水成分復雜，有機物、溶解性和膠體性固體、懸浮物含量高，含有難生物降解物質和有抑菌作用的抗菌素等毒性物質。廢水pH波動較大，溫度較高，色度深，氣味重;間歇生產造成水質、水量波動，沖擊負荷較高，給生物處理帶來極大的困難。

　　抗生素廢水因其具有生物毒性大、含有抑菌物質等特點，使用一般的處理方法很難被降解，目前，抗生素廢水的處理工藝主要有高級氧化法、膜處理技術、傳統活性污泥法和活性炭吸附法等。高級氧化法反應速度快、處理效率高、適用范圍廣，但處理費用高、反應器復雜、反應條件嚴格、有副產物;膜處理技術運行穩定、抗沖擊負荷、經濟節能、可封閉運轉、無臭味，但成本高、出水會攜帶較大的、脫落的生物膜片;傳統活性污泥法處理能力高、出水水質好，但建設運行費用高、能耗大、管理復雜、易出現污泥膨脹問題;活性炭吸附法無副產物，但成本較高。對比發現，這幾種方法的處理費用較高且管理復雜，除了高級氧化法對抗生素的去除率可以達到95%以外，其余對抗生素的去除率都相對較低。單一的處理方法處理抗生素廢水都有一定的局限性，只有組合處理工藝才能更好的處理抗生素廢水，保證經處理后的水能夠達標排放。

　　除此之外，抗生素廢水處理采用的常規生化工藝都存在剩余污泥外排量大，且作為危廢進行處理，需進行單獨的消毒預處理方可外運處置，從而進一步提高了運行成本。因此，如何經濟有效地實現其剩余污泥穩定化無疑成為抗生素廢水處理急需關注的焦點。

　　發明內容

　　本發明的目的是針對抗生素廢水的復雜性質，提供一種能夠高效、經濟處理抗生素廢水的處理工藝系統。

　　本發明是通過以下技術方案實現的：

　　一種內耗性抗生素廢水處理工藝系統，包括機械格柵、一次調節池、中和池、混凝池、一次內耗池、初沉池、二次內耗池、一次臭氧反應池、二次調節池、厭氧系統、好氧系統、二沉池和二次臭氧反應池，所述機械格柵的出水管與一次調節池的進水管相連通，所述一次調節池的出水管與中和池的進水管相連通，所述中和池的出水管分別與混凝池和一次內耗池的進水管相連通，所述混凝池的出水管與初沉池的進水管相連通，所述一次內耗池的出水管分別與混凝池和初沉池的進水管相連通，所述初沉池的出水管與二次內耗池的進水管相連通，所述二次內耗池的出水管分別與一次臭氧反應池和二次調節池的進水管相連通，所述一次臭氧反應池的出水管與二次調節池的進水管相連通，所述二次調節池的出水管與厭氧系統的進水管相連通，所述厭氧系統的出水管與好氧系統的進水管相連通，所述好氧系統的出水管與二沉池的進水管相連通，所述二沉池的出水管與二次臭氧反應池的進水管相連通。

　　本發明所述的一種內耗性抗生素廢水處理工藝系統，所述一次內耗池內的吸附劑包括所述初沉池外排的全部污泥和二沉池外排的20%~40%的污泥。

　　本發明所述的一種內耗性抗生素廢水處理工藝系統，所述二次內耗池內的吸附劑包括所述二沉池外排的60%~80%的污泥。

　　本發明所述的一種內耗性抗生素廢水處理工藝系統，所述二沉池污泥的回流比為200%~400%。

　　本發明所述的一種內耗性抗生素廢水處理工藝系統，還包括污泥濃縮池，所述一次內耗池和二次內耗池的排泥管與污泥濃縮池的進泥管相連通。

　　本發明所述的一種內耗性抗生素廢水處理工藝系統，還包括脫水設備，所述脫水設備的進泥管與污泥濃縮池的排泥管相連通，所述脫水設備的出水管與一次調節池的進水管相連通。

　　本發明所述的一種內耗性抗生素廢水處理工藝系統，所述中和池的出水管上設置總管流量計，所述混凝池和一次內耗池的進水管上設置分支流量計，所述二次內耗池的出水管上設置流量計。

　　本發明所述的一種內耗性抗生素廢水處理工藝系統，所述混凝池和一次內耗池的進水管上、所述混凝池和一次內耗池的出水管上、所述一次內耗池和二次內耗池的進泥管上，所述二次內耗池的出水管上分別設置電磁閥。

　　本發明的有益效果在于：

　　1)本發明將系統剩余污泥作為吸附劑進行二次利用，起到了以廢治廢的目的。

　　2)本發明采用剩余污泥作為吸附劑的同時，可利用廢水中抗生素的生物毒性作用將剩余污泥中微生物致死以起到剩余污泥消毒和穩定化的效果，同樣具有以廢治廢的效果。

　　3)本發明所提及的剩余污泥和抗生素均為系統內部原有或產生的有害物質，利用兩者相克的原理，起到了有效內耗的效果。

　　4)本發明有效減少了藥劑用量和電耗，節約了經濟成本。

　　5)混凝池和一次內耗池采用并聯和串聯的方式進行組合，當進水中抗生素濃度較高時，開啟串聯模式，使其凈化效果在最佳狀態;當進水中抗生素濃度處于中等水平且一次內耗池中剩余污泥活性較低時，可僅開啟混凝池;當進水中抗生素濃度處于較低水平且一次內耗池中剩余污泥活性較高時，可僅開啟一次內耗池，具有靈活操作性。

　　6)設置流量計和電磁閥，可根據進水水量水質的變化和處理要求的不同，利用PLC控制實現自由開閉，具有較強的抗水質變化的能力。
