申請日2015.11.23

　　公開(公告)日2016.06.08

　　IPC分類號C02F9/08

　　摘要

　　本實用新型涉及一種煤泥水處理裝置，其特征在于：包括依次連接的煤泥水中轉池、第一微波輻射池、分級濃縮池、第二微波輻射池、絮凝沉淀池、真空抽濾裝置，所述絮凝沉淀池上方設有絮凝劑投加池，所述分級濃縮池、絮凝沉淀池、真空抽濾裝置池底分別與壓濾機連接，所述真空抽濾裝置的抽濾液一部分通過回流泵回流至所述絮凝劑投加池，另一部分作為工業循環水。本實用新型能夠顯著改善煤泥水沉降性能，較好的改善煤泥水絮凝沉降效果，明顯降低藥耗;微波輻射能降低顆粒間總的相互作用勢能，使得顆粒發生凝聚，產生顆粒粗大化現象，有利于煤泥水的分級沉降和絮凝。

　　權利要求書

　　1.一種煤泥水處理裝置，其特征在于：包括依次連接的煤泥水中轉池、第一微波輻射池、分級濃縮池、第二微波輻射池、絮凝沉淀池、真空抽濾裝置，所述絮凝沉淀池上方設有絮凝劑投加池，所述分級濃縮池、絮凝沉淀池、真空抽濾裝置池底分別與壓濾機連接，所述真空抽濾裝置的抽濾液一部分通過回流泵回流至所述絮凝劑投加池，另一部分作為工業循環水。

　　2.根據權利要求1所述的一種煤泥水處理裝置，其特征在于：所述第一微波輻射池和第二微波輻射池均采用AMPS連續式高溫工業微波爐。

　　3.根據權利要求1所述的一種煤泥水處理裝置，其特征在于：所述真空抽濾裝置采用封頭型或平底型聚丙烯真空抽濾槽。

　　說明書

　　一種煤泥水處理裝置

　　技術領域

　　本實用新型涉及煤泥水處理技術領域，尤其涉及一種煤泥水處理裝置。

　　背景技術

　　目前，在我國常用的濕法選煤工藝過程中，煤泥水是該工藝的必然產物，煤泥水的處理效果也決定著選煤過程中各項重要的技術經濟指標，煤泥水的凈化問題，是選煤廠正常生產的首要前提。隨著采煤機械化程度的提高，細粒級煤越來越多，同時由于矸石泥化程度加大，使煤泥水具有粒度細、灰分高、黏性大、難以沉降的特點。而細泥堆積的產生，將影響整個洗選系統的正常運行。因此煤泥水處理尤其是難沉降煤泥水的處理成為研究的焦點問題。

　　煤泥水治理的目標就是泥水分離，即要得到清潔的水，還要得到含水率低的煤泥。煤泥水沉降的處理方法有多種，其中加藥沉降法是常用方法，藥劑有機高分子絮凝劑聚丙烯酰胺或其衍生物的高聚物或共聚物，但是在沉降過程中，如何使污泥顆粒脫穩、絮凝，出現顆粒粗大化現象，促進污泥脫水性的改善是一個亟需解決的問題，因此，針對這些問題，研究一種能夠顯著改善煤泥水沉降性能，較好的改善煤泥水絮凝沉降效果，明顯降低藥耗的煤泥水處理裝置具有重要意義。

　　實用新型內容

　　本實用新型的目的是針對目前煤泥水處理過程中沉降過程存在的不足，研究一種能夠顯著改善煤泥水沉降性能，較好的改善煤泥水絮凝沉降效果，明顯降低藥耗的煤泥水處理裝置。

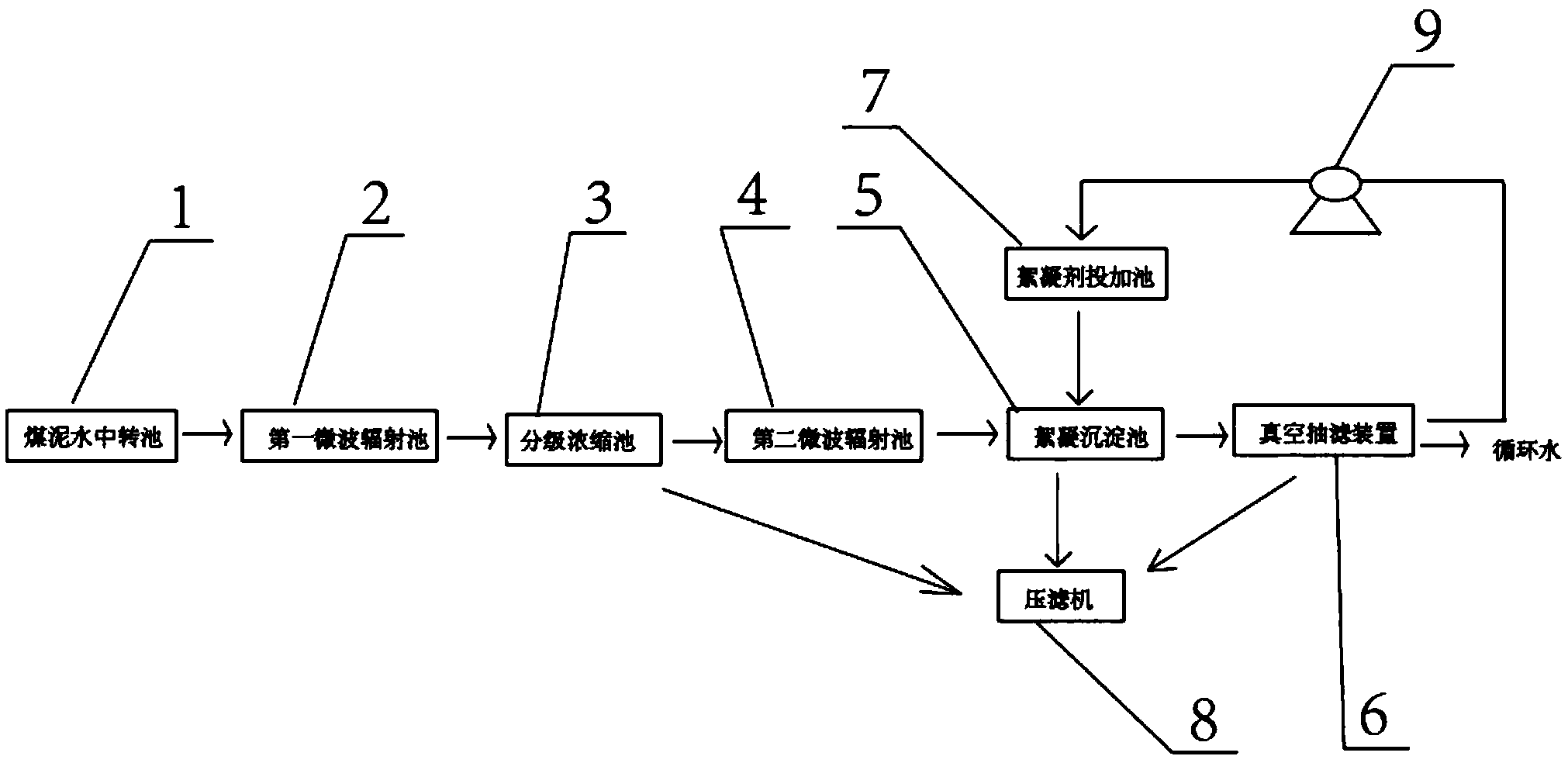

　　本實用新型的技術方案為：一種煤泥水處理裝置，包括依次連接的煤泥水中轉池、第一微波輻射池、分級濃縮池、第二微波輻射池、絮凝沉淀池、真空抽濾裝置，所述絮凝沉淀池上方設有絮凝劑投加池，所述分級濃縮池、絮凝沉淀池、真空抽濾裝置池底分別與壓濾機連接，所述真空抽濾裝置的抽濾液一部分通過回流泵回流至所述絮凝劑投加池，另一部分作為工業循環水。

　　進一步，所述第一微波輻射池和第二微波輻射池均采用AMPS連續式高溫工業微波爐。

　　進一步，所述真空抽濾裝置采用封頭型或平底型聚丙烯真空抽濾槽。

　　本實用新型的有益效果在于：

　　(1)本實用新型能夠顯著改善煤泥水沉降性能，較好的改善煤泥水絮凝沉降效果，明顯降低藥耗，使得藥耗僅為0.5g/m3。

　　(2)本實用新型能夠顯著提高煤水過濾分離性能，煤泥的比阻明顯降低，真空抽濾脫水效果變好，真空抽濾后的含水率由23.88%下降到15.89%。

　　(3)本實用新型的微波輻射能降低煤顆粒表面的Zeta電位，壓縮了雙電層，減小了顆粒間總的相互作用勢能，使得顆粒發生凝聚，產生顆粒粗大化現象，有利于煤泥水的分級濃縮沉降。
