申請日2015.11.23

　　公開(公告)日2017.05.31

　　IPC分類號C02F1/32

　　摘要

　　本發明公開了一種污水光催化殺菌處理裝置，包括入口、殼體、金屬過濾網、海綿層、過濾芯、細孔、活性炭吸附層、上層網、連接柱、三維二氧化鈦纖維層、下層網、紫外燈和出口;本發明采用三維二氧化鈦纖維層進行光催化殺菌，既能保證光催化劑(二氧化鈦)的高效利用，又無需進行分離回收，降低了運行成本，整體結構簡單，不需要人工參與運行，操作方便，處理效果好、效率高。

　　權利要求書

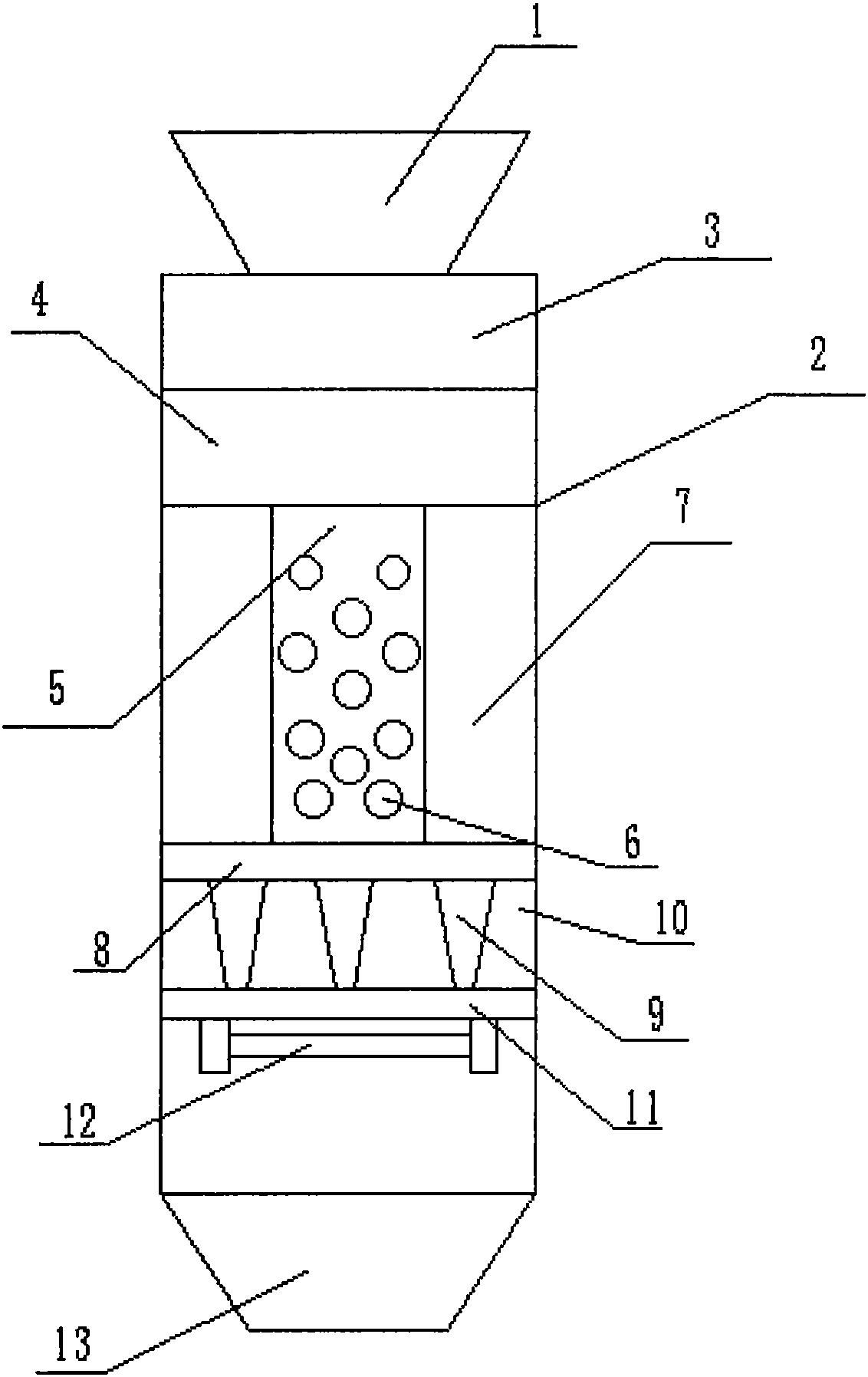

　　1.一種污水光催化殺菌處理裝置，其特征在于：包括入口(1)、殼體(2)、金屬過濾網(3)、海綿層(4)、過濾芯(5)、細孔(6)、活性炭吸附層(7)、上層網(8)、連接柱(9)、三維二氧化鈦纖維層(10)、下層網(11)、紫外燈(12)和出口(13);

　　所述殼體(2)的上端固定連接有一個入口(1);

　　所述殼體(2)的腔室內部上固定連接有金屬過濾網(3);

　　所述金屬過濾網(3)的下端固定連接有海綿層(4);

　　所述海綿層(4)的下端固定連接有一個過濾芯(5);

　　所述過濾芯(5)上均布有數個細孔(6);

　　所述過濾芯(5)的外表面包覆有活性炭吸附層(7);

　　所述過濾芯(5)的下端固定連接有一個上層網(8);

　　所述上層網(8)的下端設有數個相互間隔的連接柱(9);

　　所述連接柱(9)的下端固定連接有一個下層網(11);

　　所述連接柱(9)之間填充有三維二氧化鈦纖維層(10);

　　所述下層網(11)下端固定連接有紫外燈(12);

　　所述殼體(2)的下端固定連接有一個出口(13)。

　　2.根據權利要求1所述的一種污水光催化殺菌處理裝置，其特征在于：所述入口(1)和出口(13)均呈喇叭口狀。

　　3.根據權利要求1所述的一種污水光催化殺菌處理裝置，其特征在于：所述過濾芯(5)為中空的圓柱狀。

　　4.根據權利要求1所述的一種污水光催化殺菌處理裝置，其特征在于：所述金屬過濾網(3)和海綿層(4)的厚度一致。

　　說明書

　　一種污水光催化殺菌處理裝置

　　技術領域：

　　本發明涉及催化反應處理技術領域，具體涉及一種污水光催化殺菌處理裝置。

　　背景技術：

　　污水中存在大量有害菌群，在處理過程中往往不能殺滅;光催化具有低能耗、易操作、無二次污染等突出優點，對一些特殊污染物的去除效果更佳;目前光催化反應器主要分為懸浮型、負載型和內嵌型三種;懸浮型需要將光催化(二氧化鈦微粉)分散在污水中，分離回收的技術難度和操作費用均較大，難以有效分離，不僅耗時長且分離不徹底，出水上清液還需進行二次過濾;此外，懸浮態光催化劑不能實現光催化處理工藝的連續運行;負載型光催化反應器可以從根本上避免分離回收的問題，但是，催化劑表面積和光源使用率低、光催化活性位點大為減少、催化活性不強、傳染物傳質過程差和長時間水利剪切作用導致催化劑嚴重脫附等弊端不可逾越;內嵌型光催化反應器是將光催化劑加入膜材料和膜結構中，實現光催化劑的內部固載附著，然而光催化劑的催化活性受到限制;二氧化鈦納米微粉存在著易凝聚、難回收及透光率低等固有缺陷，基于二氧化鈦納米基質的具有水處理功能的二氧化鈦纖維在不降低納米二氧化鈦光催化性能的前提下，使用中可大幅提高光量子效率，使用后可直接分離催化劑，但是二氧化鈦纖維在實際應用中還缺少簡便適配的載體。

　　發明內容：

　　本發明的目的就在于為了解決上述問題而提供一種污水光催化殺菌處理裝置，提供一種處理效果好、效率高、能夠保證出水水質的污水光催化殺菌處理裝置。

　　為了解決上述問題，本發明提供了一種技術方案：一種污水光催化殺菌處理裝置，包括入口、殼體、金屬過濾網、海綿層、過濾芯、細孔、活性炭吸附層、上層網、連接柱、三維二氧化鈦纖維層、下層網、紫外燈和出口;所述殼體的上端固定連接有一個入口;所述殼體的腔室內部上固定連接有金屬過濾網;所述金屬過濾網的下端固定連接有海綿層;所述海綿層的下端固定連接有一個過濾芯;所述過濾芯上均布有數個細孔;所述過濾芯的外表面包覆有活性炭吸附層;所述過濾芯的下端固定連接有一個上層網;所述上層網的下端設有數個相互間隔的連接柱;所述連接柱的下端固定連接有一個下層網;所述連接柱之間填充有三維二氧化鈦纖維層;所述下層網下端固定連接有紫外燈;所述殼體的下端固定連接有一個出口。

　　作為優選，所述入口和出口均呈喇叭口狀。

　　作為優選，所述過濾芯為中空的圓柱狀。

　　作為優選，所述金屬過濾網和海綿層的厚度一致。

　　本發明的有益效果：本發明采用三維二氧化鈦纖維層進行光催化殺菌，既能保證光催化劑(二氧化鈦)的高效利用，又無需進行分離回收，降低了運行成本，整體結構簡單，不需要人工參與運行，操作方便，處理效果好、效率高。
