申請日2015.09.17

　　公開(公告)日2016.01.06

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了處理含鹽污水的設備，包括總進水管、至少兩組膜組、總透過液管、第一回流管、總濃縮液管和安裝在總濃縮液管上的電控閥，總進水管的一端與輸送污水的管道連接，并且總進水管上安裝有循環增壓泵;每組膜組均包括至少一個膜柱，每一個膜柱的進水口均通過一個分進水管與總進水管的出水端連接，每一個膜柱的透過液口均通過一個分透過液管與總透過液管的進水端連接，每一個膜柱的濃縮液口均通過一個分濃縮液管與總濃縮液管的進水端連接，至少有兩組膜組的膜柱的膜片的截留率不同;總進水管的進水端與總濃縮液管的出水端通過第一回流管連接。本實用新型的有益效果為：脫鹽率可調節;保證大的凈水通量;運行壓力低;節約投資和運行成本。

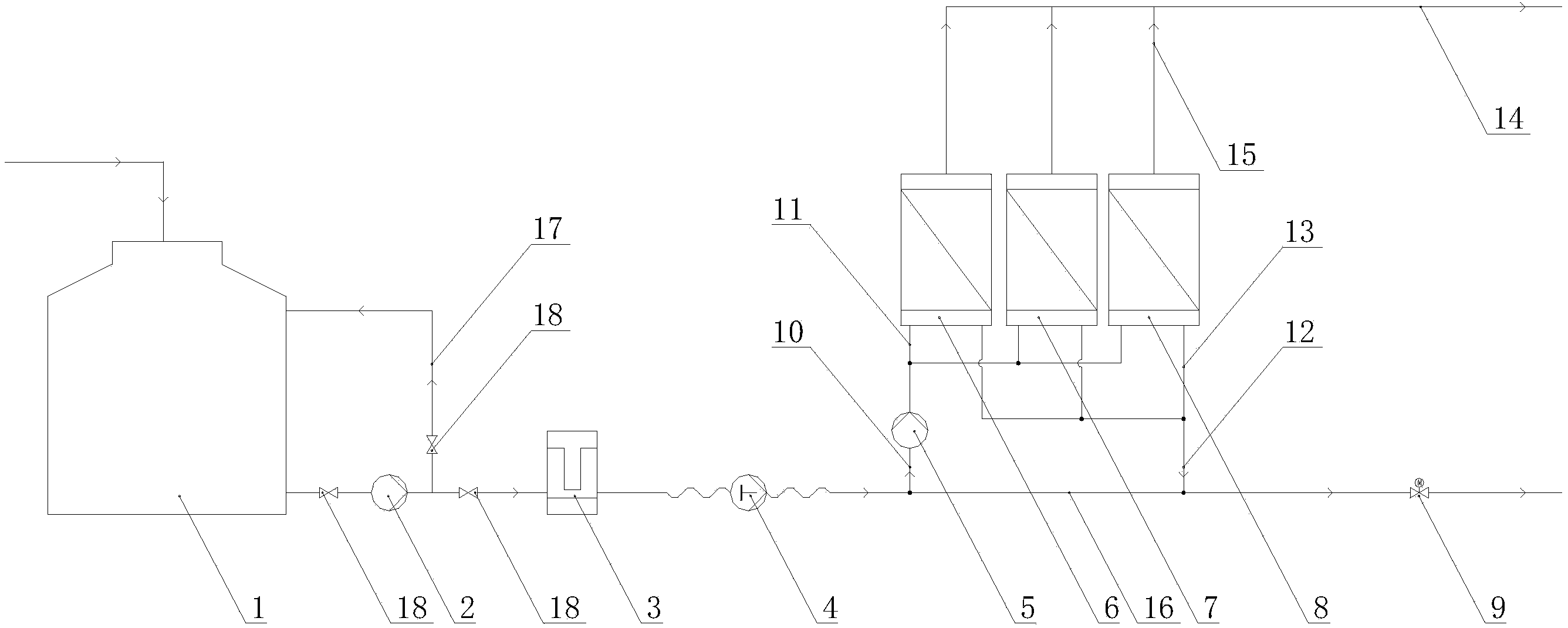

　　摘要附圖



　　權利要求書

　　1.處理含鹽污水的設備，其特征在于，包括總進水管、至少兩組膜組、總 透過液管、第一回流管、總濃縮液管和安裝在所述總濃縮液管上的電控閥，其 中：

　　所述總進水管的一端與輸送污水的管道連接，并且所述總進水管上安裝有 循環增壓泵;

　　每組所述膜組均包括至少一個膜柱，每一個所述膜柱的進水口均通過一個 分進水管與所述總進水管的出水端連接，每一個所述膜柱的透過液口均通過一 個分透過液管與所述總透過液管的進水端連接，每一個所述膜柱的濃縮液口均 通過一個分濃縮液管與所述總濃縮液管的進水端連接，至少有兩組所述膜組的 膜柱的膜片的截留率不同;

　　所述總進水管的進水端與所述總濃縮液管的出水端通過所述第一回流管連 接。

　　2.根據權利要求1所述的處理含鹽污水的設備，其特征在于，所述總進水 管的進水端通過管路依次連接有高壓泵、保安過濾器、進水增壓泵和原水罐。

　　3.根據權利要求2所述的處理含鹽污水的設備，其特征在于，連接所述原 水罐與所述進水增壓泵的管路安裝在所述原水罐的底部。

　　4.根據權利要求2所述的處理含鹽污水的設備，其特征在于，連接所述原 水罐和所述進水增壓泵的管路上、連接所述進水增壓泵和所述保安過濾器的管 路上均安裝有閥門。

　　5.根據權利要求2、3或4所述的處理含鹽污水的設備，其特征在于，還 包括第二回流管和安裝在所述第二回流管上的閥門，連接在所述進水增壓泵和 所述保安過濾器的管路通過所述第二回流管與所述原水罐連接。

　　6.根據權利要求5所述的處理含鹽污水的設備，其特征在于，所述第二回 流管安裝在所述原水罐的頂部。

　　7.根據權利要求5所述的處理含鹽污水的設備，其特征在于，所述第二回 流管安裝在所述進水增壓泵和連接在所述進水增壓泵、所述保安過濾器之間的 管路上的閥門之間。

　　8.根據權利要求5所述的處理含鹽污水的設備，其特征在于，還包括伺服 電機，所述伺服電機的動力輸出軸與所述電控閥的閥桿傳動連接。

　　9.根據權利要求5所述的處理含鹽污水的設備，其特征在于，管路與所述 高壓泵的進水口的連接為軟連接，管路與所述高壓泵的出水口的連接為軟連接。

　　說明書

　　處理含鹽污水的設備

　　技術領域

　　本實用新型涉及一種處理污水的設備，具體涉及一種處理含鹽污水的設備。

　　背景技術

　　含鹽污水的難點之一是由于鹽分對微生物的抑制性較大，并且大部分含鹽 污水中的有機物都不易被微生物分解，即便采用生化法處理過的污水仍然無法 達到排放標準，須進一步處理，目前通常所采用的處理工藝是用反滲透技術將 污染物、鹽分與水分離，這種工藝的優勢是可以得到較純凈的水，但缺點也較 多，一是由于反滲透受鹽分和污染物形成的滲透壓影響較大，所以系統的運行 壓力高，凈水回收率低，在高壓作用下膜表面的污染物容易被壓實，難以清洗， 造成膜污染，凈水通量下降，以上缺點會導致系統能耗高、膜組件數量大、產 生的濃縮液量大、濃度高、膜清洗頻繁、壽命短等缺陷。也有采用常規納濾膜 處理的，但市場上的納濾以兩類為主，一類截留分子量大，優點是運行壓力低， 鈉鹽、鉀鹽、氯鹽等一價鹽可以透過，膜污染較輕，缺點是對污染物的截留能 力也較低，出水無法達到排放標準;另一類截留分子量小，優點是產水水質好， 污染物和鹽類大部分會被截留，缺點和反滲透類似，壓力高、回收率低。在含 鹽污水的處理領域迫切需要一種運行壓力低、具有一定的污染物截留能力、通 量大、有效避免膜污染的處理設備。

　　實用新型內容

　　本實用新型的目的是提供一種處理含鹽污水的設備，通過設置至少兩組膜 組以組成內循環，膜組的膜片的截留率根據實際需要進行設置成相同或不同， 當截留率不同時，即有的膜片可以截留小分子量的污染物，有的膜片可以截留 大分子量的污染物，以防止含鹽污水處理中膜系統回收率過低、能耗過大及投 資費用過高的問題，特別是適用于含有鈉鹽、鉀鹽、氯鹽為主的含鹽污水的處 理，以克服現有技術存在的上述不足。

　　本實用新型的目的是通過以下技術方案來實現的：

　　處理含鹽污水的設備，包括總進水管、至少兩組膜組、總透過液管、第一 回流管、總濃縮液管和安裝在所述總濃縮液管上的電控閥，其中：

　　所述總進水管的一端與輸送污水的管道連接，并且所述總進水管上安裝有 循環增壓泵;

　　每組所述膜組均包括至少一個膜柱，每一個所述膜柱的進水口均通過一個 分進水管與所述總進水管的出水端連接，每一個所述膜柱的透過液口均通過一 個分透過液管與所述總透過液管的進水端連接，每一個所述膜柱的濃縮液口均 通過一個分濃縮液管與所述總濃縮液管的進水端連接，至少有兩組所述膜組的 膜柱的膜片的截留率不同;

　　所述總進水管的進水端與所述總濃縮液管的出水端通過所述第一回流管連 接。

　　進一步的，所述總進水管的進水端通過管路依次連接有高壓泵、保安過濾 器、進水增壓泵和原水罐。

　　優選的，連接所述原水罐與所述進水增壓泵的管路安裝在所述原水罐的底 部。

　　優選的，連接所述原水罐和所述進水增壓泵的管路上、連接所述進水增壓 泵和所述保安過濾器的管路上均安裝有閥門。

　　進一步的，本實用新型還包括第二回流管和安裝在所述第二回流管上的閥 門，連接在所述進水增壓泵和所述保安過濾器的管路通過所述第二回流管與所 述原水罐連接。

　　優選的，所述第二回流管安裝在所述原水罐的頂部。

　　優選的，所述第二回流管安裝在所述進水增壓泵和連接在所述進水增壓泵、 所述保安過濾器之間的管路上的閥門之間。

　　優選的，還包括伺服電機，所述伺服電機的動力輸出軸與所述電控閥的閥 桿傳動連接。

　　優選的，管路與所述高壓泵的進水口的連接為軟連接，管路與所述高壓泵 的出水口的連接為軟連接。

　　本實用新型的有益效果為：

　　污水通過管道泵進入原水罐，原水罐可以起到緩沖、調節pH等預處理作用， 通過進水增壓泵泵入保安過濾器，保安過濾器可以濾除顆粒物質，避免損壞后 續處理單元中的水泵和膜組件。經過保安過濾器過濾后的污水進入高壓泵，高 壓泵加壓后進入內循環單元(內循環單元由本實用新型的所有膜組、總進水管、 總透過液管、總濃縮液管和第一回流管組成)，內循環單元采用濃水內循環模 式，即膜組的濃縮液回流至膜組的進水側通過循環增壓泵加壓后再次進入膜組 處理，膜組的產水通過透過液管道排出，總濃縮液管上設置了伺服電機控制閥， 通過調整閥門開度來調節運行壓力。

　　膜組由2-3種不同型號的膜組件組成，采用兩種或兩種以上的不同型號的 膜組件，分為不同截留率的納濾膜，利用脫鹽率較低的納濾膜排出一價鹽，避 免滲透壓過高，保證較大的凈水通量，脫鹽率較高的膜產水水質好，保證整個 系統的產水質量達到排放標準。系統的平均膜通量約為單純采用反滲透的1.5 倍，運行壓力只有反滲透的三分之一，系統的投資和運行費用都大幅降低。
