申請日2015.09.17

　　公開(公告)日2015.12.30

　　IPC分類號C02F3/30

　　摘要

　　本實用新型涉及一種污水厭氧好氧處理系統，它包括串聯設置的厭氧機構、好氧機構和出水計量槽，所述厭氧機構包括串聯設置的至少兩個厭氧池和第一初沉淀池，所述好氧機構包括串聯設置的至少四個生物接觸氧化池和第二初沉淀池，所述出水計量槽與所述第二初沉淀池相連通，每個所述生物接觸氧化池底部通過管道與至少一個鼓風機相連接。通過設置至少兩個厭氧池和第一初沉淀池串聯的厭氧機構，至少四個生物接觸氧化池和第二初沉淀池串聯的厭氧機構，這樣能夠確保其對污水的處理效果;另一方面出水計量槽與第二初沉淀池相連通，這樣能夠精確控制整個系統的流水速度，從而進一步提高污水的處理效果。

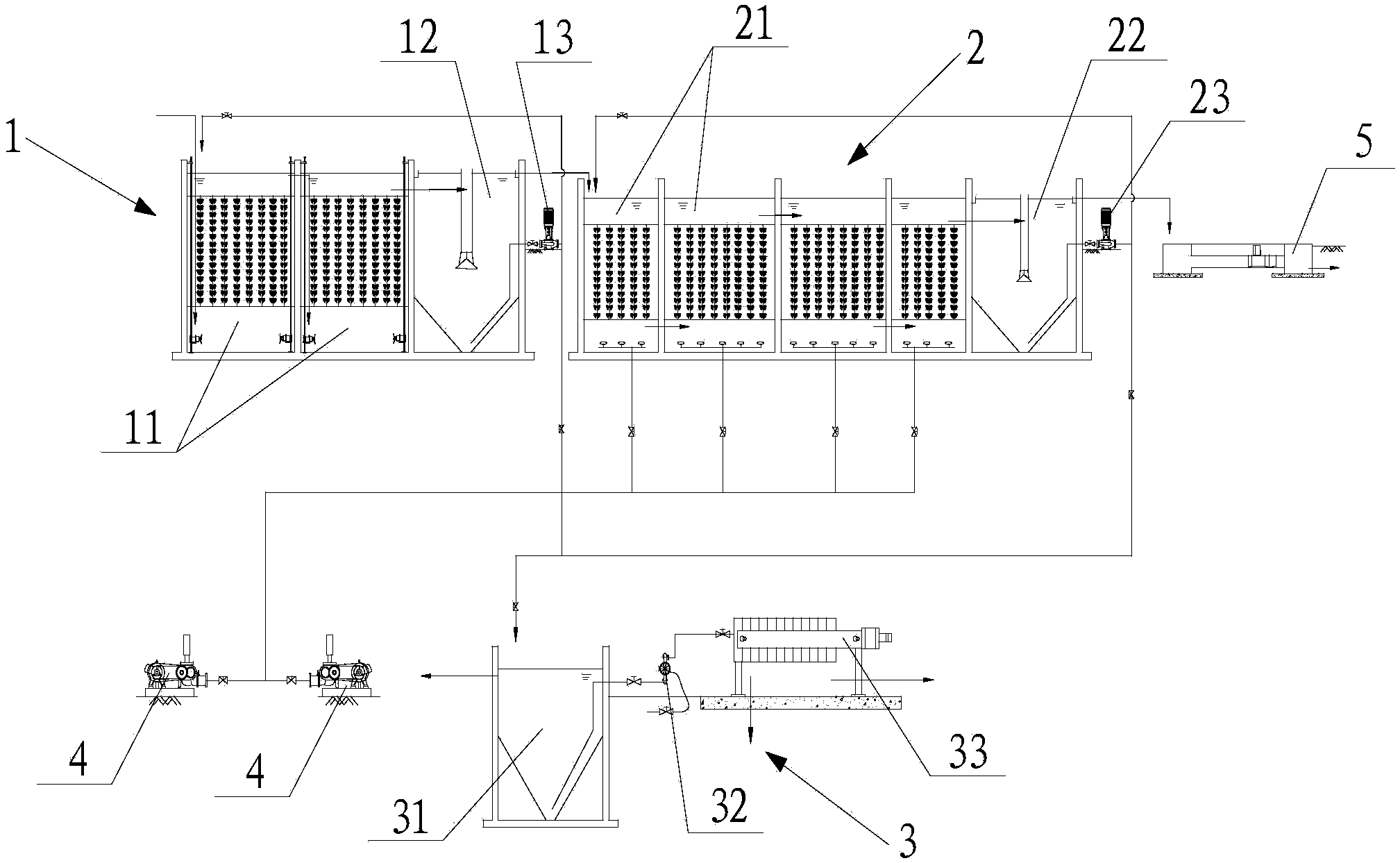

　　摘要附圖



　　權利要求書

　　1.一種污水厭氧好氧處理系統，它包括串聯設置的厭氧機構(1)、好氧機構(2)和出水計量槽(5)，其特征在于：所述厭氧機構(1)包括串聯設置的至少兩個厭氧池(11)和第一初沉淀池(12)，所述好氧機構(2)包括串聯設置的至少四個生物接觸氧化池(21)和第二初沉淀池(22)，所述出水計量槽(5)與所述第二初沉淀池(22)相連通，每個所述生物接觸氧化池(21)底部通過管道與至少一個鼓風機(4)相連接。

　　2.根據權利要求1所述的污水厭氧好氧處理系統，其特征在于：所述厭氧機構(1)包括與所述第一初沉淀池(12)相連接的第一污泥泵(13)，所述好氧機構(2)包括與所述第二初沉淀池(22)相連接的第二污泥泵(23)，所述第一污泥泵(13)和所述第二污泥泵(23)通過管道與污泥處理機構(3)相連通。

　　3.根據權利要求2所述的污水厭氧好氧處理系統，其特征在于：所述污泥處理機構(3)包括污泥濃縮池(31)、與所述污泥濃縮池(31)通過管道相連通的壓縮泵機(32)以及與所述壓縮泵機(32)相連接的壓濾機(33)。

　　4.根據權利要求2所述的污水厭氧好氧處理系統，其特征在于：所述第一污泥泵(13)還通過管道與所述厭氧池(11)相連通，所述第二污泥泵(23)還通過管道與所述生物接觸氧化池(21)相連通。

　　說明書

　　一種污水厭氧好氧處理系統

　　技術領域

　　本實用新型污水處理設備，具體涉及一種污水厭氧好氧處理系統。

　　背景技術

　　近年來，隨著工農業的迅速發展和人民生活水平的提高，大量的工業廢水、農業廢水以及生活污水流入海洋、湖泊和河流，造成嚴重的水污染，水體富營養化問題也日趨嚴重。研究表明，水中大部分污染物主要是有機污染物，最佳處理方法為生物處理，因為相比于化學和物化處理，生物處理處理效果較好，且投資和運行成本較低。目前，大部分污水處理反應裝置往往采用單一的厭氧或好氧形式，不能適應不同行業的污水，而且出水往往不能達到排放標準，因此往往需要將好氧反應裝置和厭氧反應裝置進行串聯。然而，現有的好氧反應裝置和厭氧反應裝置結構簡單，導致其處理效果有限。

　　發明內容

　　本實用新型目的是為了克服現有技術的不足而提供一種污水厭氧好氧處理系統。

　　為達到上述目的，本實用新型采用的技術方案是：一種污水厭氧好氧處理系統，它包括串聯設置的厭氧機構、好氧機構和出水計量槽，所述厭氧機構包括串聯設置的至少兩個厭氧池和第一初沉淀池，所述好氧機構包括串聯設置的至少四個生物接觸氧化池和第二初沉淀池，所述出水計量槽與所述第二初沉淀池相連通，每個所述生物接觸氧化池底部通過管道與至少一個鼓風機相連接。

　　優化地，所述厭氧機構包括與所述第一初沉淀池相連接的第一污泥泵，所述好氧機構包括與所述第二初沉淀池相連接的第二污泥泵，所述第一污泥泵和所述第二污泥泵通過管道與污泥處理機構相連通。

　　進一步地，所述污泥處理機構包括污泥濃縮池、與所述污泥濃縮池通過管道相連通的壓縮泵機以及與所述壓縮泵機相連接的壓濾機。

　　進一步地，所述第一污泥泵還通過管道與所述厭氧池相連通，所述第二污泥泵還通過管道與所述生物接觸氧化池相連通。

　　由于上述技術方案運用，本實用新型與現有技術相比具有下列優點：本實用新型污水厭氧好氧處理系統，通過設置至少兩個厭氧池和第一初沉淀池串聯的厭氧機構，至少四個生物接觸氧化池和第二初沉淀池串聯的厭氧機構，這樣能夠確保其對污水的處理效果;另一方面出水計量槽與第二初沉淀池相連通，這樣能夠精確控制整個系統的流水速度，從而進一步提高污水的處理效果。
