申請日2015.11.23
公開(公告)日2016.04.06
IPC分類號C02F1/40; C02F1/02; C02F1/52
摘要
本實用新型公開一種從釹鐵硼生產廢水中回收有機物的裝置，屬于回收裝置技術領域，包括回收池、底座、進水管道和出水管道，回收池的內部設有數個上隔板和下隔板，上隔板和下隔板在回收池的內部縱向相間分布，上隔板和下隔板將回收池分成數個有機物回收區，有機物回收區的上方設有有機物集中口，沿有機物集中口的一側設有橫向的有機物集中槽，有機物集中槽的外側設有有機物出口，回收池內部的兩側設有加熱腔，回收池的一側設有浮標和報警腔，本裝置可以將有機物從廢水中高效回收，同時具備加熱和報警裝置，始終保持裝置內的溫度恒定，使有機物快速分離出去，出現堵塞情況為工作人員提供警示，節省了人力和物力，具備高效、智能、安全的特點。
權利要求書

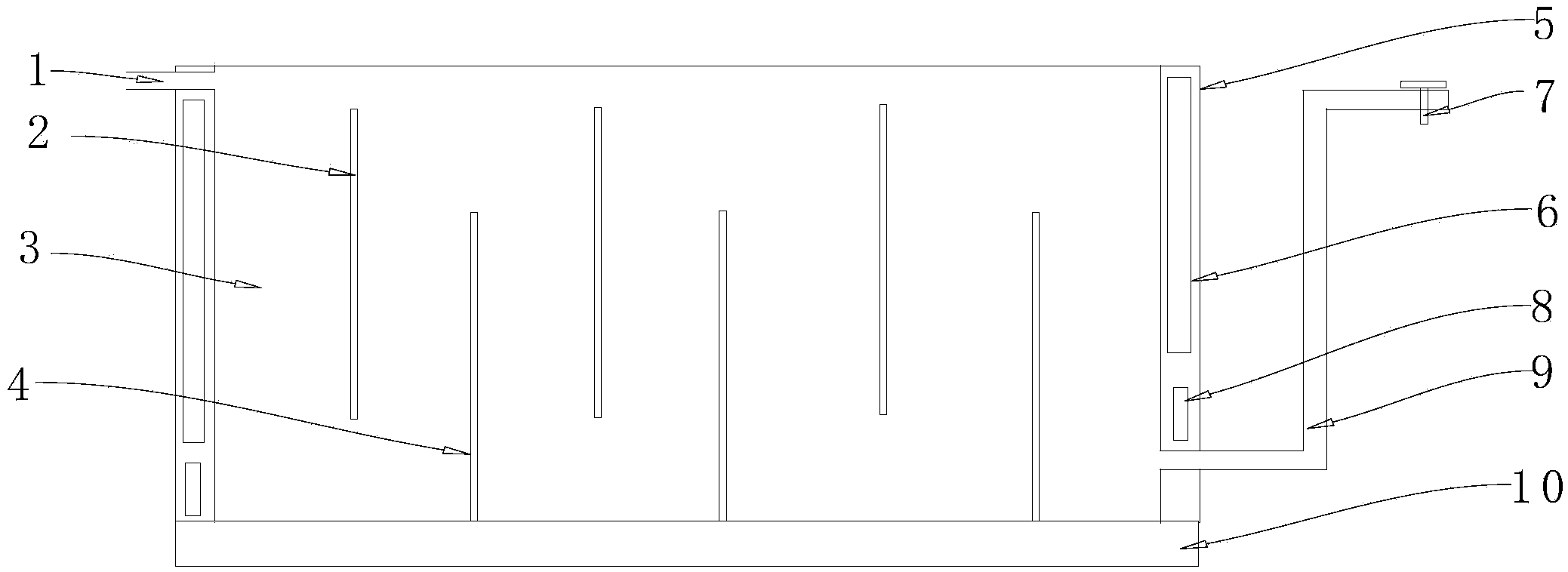

1.一種從釹鐵硼生產廢水中回收有機物的裝置，包括回收池(3)、底座(10)、進水管道(1)和出水管道(9)，底座(10)位于回收池(3)的下方，進水管道(1)和出水管道(9)分別位于回收池(3)的左右兩側且與回收池(3)相通，其特征在于：所述的回收池(3)的內部設有數個上隔板(2)和下隔板(4)，上隔板(2)和下隔板(4)的前后兩端連接回收池(3)，上隔板(2)的上下兩端與回收池(3)不連接，下隔板(4)的上端與回收池(3)不連接，下端與回收池(3)連接，上隔板(2)距離回收池(3)上端的距離小于下隔板(4)距離回收池(3)上端的距離，上隔板(2)和下隔板(4)在回收池(3)的內部縱向相間分布，上隔板(2)和下隔板(4)將回收池(3)分成數個有機物回收區(11)，每個有機物回收區(11)的上方設有有機物集中口(12)，沿有機物集中口(12)的一側設有橫向的有機物集中槽(13)，有機物集中槽(13)的外側設有與其相通的有機物出口(15)。
2.根據權利要求1所述的從釹鐵硼生產廢水中回收有機物的裝置，其特征在于：所述的回收池(3)內部的兩側設有加熱腔(5)，加熱腔(5)的內部設有加熱管(6)和熱敏傳感器(8)，加熱管(6)連接熱敏傳感器(8)。
3.根據權利要求1或2所述的從釹鐵硼生產廢水中回收有機物的裝置，其特征在于：所述的回收池(3)的一側設有備用池(19)，備用池(19)的內部設有浮標(18)和報警腔(17)，報警腔(17)的內部設有報警器(16)，浮標(18)連接報警器(16)。
4.根據權利要求1所述的從釹鐵硼生產廢水中回收有機物的裝置，其特征在于：所述的每個有機物回收區(11)的下方均設有清池口(20)，清池口(20)連通有機物回收區(11)，清池口(20)的外部設有清池口閥門(21)。
5.根據權利要求1所述的從釹鐵硼生產廢水中回收有機物的裝置，其特征在于：所述的出水管道(9)和有機物出口(15)的外部分別設有出水管道閥門(7)和有機物出口閥門(14)。
6.根據權利要求2所述的從釹鐵硼生產廢水中回收有機物的裝置，其特征在于：所述的加熱腔(5)采用玻璃鋼。
說明書
從釹鐵硼生產廢水中回收有機物的裝置
技術領域
本實用新型涉及一種回收裝置，尤其涉及一種從釹鐵硼生產廢水中回收有機物的裝置，屬于回收裝置技術領域。
背景技術
在釹鐵硼廢料中回收稀有金屬的生產工藝技術--萃取生產工藝中，因操作原因每年會有近數噸的有機物不同程度的隨著排出水進入廢水中，廢水被引入由幾個池子組成的設施中，有機物漂浮在表面上，通�；厥盏霓k法是在表面用勺子將有機物舀出來，操作起來費時費力，尤其在冬季天氣比較寒冷的情況下，有機物稠度加大，分離時更加困難，有時有機物跑到廢水處理站，除了損失有機物外，也造成后續工序工作很多麻煩，增加勞動強大，也增加了產品成本，由于忙碌及故障，還有廢水溢出的事故發生，不但損失有機物，同時給環境也造成很大影響，因此，一種能夠解決上述問題的回收有機物裝置成為目前的迫切需求。
實用新型內容
本實用新型的目的在于提供一種從釹鐵硼生產廢水中回收有機物的裝置，通過本裝置可以將有機物從釹鐵硼生產過程中產生的廢水中的有機物高效回收，同時具備加熱裝置和報警裝置，在任何天氣情況下都能保證裝置內部的溫度恒定，使有機物快速分離出去，在裝置的運行的過程中如果出現堵塞情況可以為工作人員提供警示，有效節省了人力和物力，具備高效、智能、安全的特點。
本實用新型所述的從釹鐵硼生產廢水中回收有機物的裝置，包括回收池、底座、進水管道和出水管道，底座位于回收池的下方，進水管道和出水管道分別位于回收池的左右兩側且與回收池相通，回收池的內部設有數個上隔板和下隔板，上隔板和下隔板的前后兩端連接回收池，上隔板的上下兩端與回收池不連接，下隔板的上端與回收池不連接，下端與回收池連接，上隔板距離回收池上端的距離小于下隔板距離回收池上端的距離，上隔板和下隔板在回收池的內部縱向相間分布，上隔板和下隔板將回收池分成數個有機物回收區，每個有機物回收區的上方設有有機物集中口，沿有機物集中口的一側設有橫向的有機物集中槽，有機物集中槽的外側設有與其相通的有機物出口。
回收池是上方開口的長方體式構件，在回收有機物的過程中，廢水從進水管道進入回收池內，由于有機物與水的密度不同，有機物會在廢水的上方漂浮，在廢水進入回收池后，在上隔板和下隔板的作用下，廢水在回收池內彎曲流動，在流動的過程中，廢水中的雜質會沉 淀在回收池的底部，有機物會漂浮在廢水的上方，并進入各個有機物回收區內，廢水在各個有機物回收區內均是有機物在上方漂浮，雜質在下方沉淀，由于下隔板的作用，雜質不會流入下一個有機物回收區內，有機物在有機物集中口處集結，有機物集中槽向下凹陷，在有機物集中口處集結的有機物會自動流入有機物集中槽內，有機物在進入有機物集中槽后從有機物出口處收集到收集桶內，剩余的水從出水管道流出回收池。
所述的回收池內部的兩側設有加熱腔，加熱腔的內部設有加熱管和熱敏傳感器，加熱管連接熱敏傳感器，加熱管用于對回收池內部的廢水進行加熱，尤其是在天氣比較寒冷的情況下，有機物稠度加大，通過加熱管對回收池內的廢水進行加熱，可以使水與有機物更好的分離，熱敏傳感器用于保持回收池內的溫度恒定，始終保持在有機物與水分離的最佳溫度。
所述的回收池的一側設有備用池，備用池的內部設有浮標和報警腔，報警腔的內部設有報警器，浮標連接報警器，當出水管道堵塞的時候，隨著進水管道不斷進水，水會溢出到備用池內，此時，備用池內的浮標上浮帶動報警器發出警報聲，提醒工作人員采取措施，有效保障了工作的順利進行，避免發生故障。
所述的回收池的下方設有數個清池口，清池口連通回收池，清池口的外部設有清池口閥門，清池口用于將沉淀的雜質清除，清池口閥門用于控制清池口的打開與關閉。
所述的出水管道和有機物出口的外部分別設有出水管道閥門和有機物出口閥門，出水管道閥門用于控制出水管道與外界的連通，在裝置工作過程中，通過打開出水管道閥門使水流出，當有機物集中槽內的有機物裝滿時，通過打開有機物出口閥門使有機物流到外界的集油桶內。
所述的加熱腔采用玻璃鋼，玻璃鋼材質具有較好的耐高溫性能，適合本裝置的使用環境，能夠有效增加加熱腔的使用壽命，減少維護成本。
本實用新型與現有技術相比，具有如下有益效果：
提供一種從釹鐵硼生產廢水中回收有機物的裝置，通過本裝置可以將有機物從釹鐵硼生產過程中產生的廢水中的有機物高效回收，同時具備加熱裝置和報警裝置，在任何天氣情況下都能保證裝置內部的溫度恒定，使有機物快速分離出去，在裝置的運行的過程中如果出現堵塞情況可以為工作人員提供警示，有效節省了人力和物力，回收率達到98%以上，具備高效、智能、安全的特點，可廣泛應用于回收有機物的過程中。
