申請日2015.09.17
公開(公告)日2015.12.02
IPC分類號C02F103/18; C02F9/10
摘要
本發明涉及一種火力發電廠燃煤機組脫硫廢水零排放系統,依次包括:序批式反應器:將水中的金屬離子、硫酸根去除;雙介質過濾器:進一步除去水中懸浮物;Na\Cl床:除去水中的鈣鎂等高價離子;電滲透裝置:對廢水進行濃縮;高壓水泵以及保安過濾器:轉移廢水,并去除廢水中的細小顆粒;一級反滲透以及二級反滲透裝置:對電滲析淡水進行進一步脫鹽。本發明的優點在于:采用序批式反應器,增加了系統的抗負荷沖擊能力,既實現水的澄清,又實現水的調質;采用Na\Cl床的離子選擇吸附功能,結晶產物達到工業級純度;利用電滲析濃水的高含鹽量,實現了對Na\Cl床的再生,采用了二級反滲透裝置,脫鹽效率高、投資省;整個過程無新的物質產生。

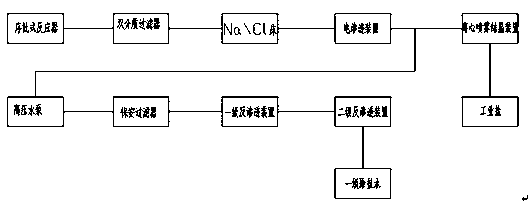

摘要附圖
權利要求書
1.一種火力發電廠燃煤機組脫硫廢水零排放系統,其特征在于:依次包括:
序批式反應器:利用單減法或者雙堿法調節PH值至10-11,將水中的金屬離子、硫酸根去除;
雙介質過濾器:進一步除去水中懸浮物;
Na\Cl床:除去水中的鈣鎂等高價離子,提純待處理廢水;
電滲透裝置:對廢水進行濃縮,使得濃水含鹽量達到15%;
高壓水泵以及保安過濾器:轉移廢水,并去除廢水中的細小顆粒;
一級反滲透以及二級反滲透裝置:對電滲析淡水進行進一步脫鹽,使產水水質達到一級除鹽水水質標準,該水可作為鍋爐補給水清水、工業冷卻水使用。
2.根據權利要求1所述的一種火力發電廠燃煤機組脫硫廢水零排放系統,其特征在于:還包括離心噴霧結晶裝置,所述離心噴霧結晶裝置是將電滲透裝置處理過的15%含鹽量的廢水實現固液分離,獲得工業鹽。
3.根據權利要求2所述的一種火力發電廠燃煤機組脫硫廢水零排放系統,其特征在于:所述離心噴霧結晶裝置利用電廠的熱煙氣及排氣。
說明書
一種火力發電廠燃煤機組脫硫廢水零排放系統
技術領域
本發明涉及一種污水處理領域,特別涉及一種火力發電廠燃煤機組脫硫廢水零排放系統。
背景技術
近年以來,我國對新建的火力發電廠的工業廢水零排放的要求越來越高,但在實際運行中,由于電廠脫硫廢水處理后含鹽量高,無法重復利用,一般采用與雨水混合的方法排出廠外。且目前國內外沒有成熟的處理脫硫廢水技術,已有的脫硫廢水零排放技術主要有蒸發器加結晶干燥工藝、正滲透濃縮加結晶干燥工藝、高效反滲透OCRC加結晶干燥等,但是這些技術中普遍存在投資費用高,技術尚未完全成熟的缺點。
發明內容
本發明要解決的技術問題是提供一種提純精度達標、投資少的火力發電廠燃煤機組脫硫廢水零排放系統。
為解決上述技術問題,本發明的技術方案為:一種火力發電廠燃煤機組脫硫廢水零排放系統,其創新點在于:依次包括:
序批式反應器:利用單減法或者雙堿法調節PH值至10-11,將水中的金屬離子、硫酸根去除;
雙介質過濾器:進一步除去水中懸浮物;
Na\Cl床:除去水中的鈣鎂等高價離子,提純待處理廢水;
電滲透裝置:對廢水進行濃縮,使得濃水含鹽量達到15%;
高壓水泵以及保安過濾器:轉移廢水,并去除廢水中的細小顆粒;
一級反滲透以及二級反滲透裝置:對電滲析淡水進行進一步脫鹽,使產水水質達到一級除鹽水水質標準,該水可作為鍋爐補給水清水、工業冷卻水使用。
進一步的,還包括離心噴霧結晶裝置,所述離心噴霧結晶裝置是將電滲透裝置處理過的15%含鹽量的廢水實現固液分離,獲得工業鹽。
進一步的,所述離心噴霧結晶裝置利用電廠的熱煙氣及排氣。
本發明的優點在于:
(1)本發明一種火力發電廠燃煤機組脫硫廢水零排放系統,第一次采用序批式反應器,增加了系統的抗負荷沖擊能力,在水的澄清過程中,同時實現了水的調質;采用Na\Cl床的離子選擇吸附功能,對待處理廢水進行提純,避免了其他方法存在的最終結晶產物達不到工業級純度,產品無法利用的問題;利用電滲析濃水的高含鹽量,實現了對Na\Cl床的再生,電滲析的淡水,分析采用了二級反滲透裝置,階遞脫鹽,效率高,投資省;整個過程是系統內循環,不加入新的物質,無新的物質產生。
(2)率先采用離心噴霧結晶裝置,產品結晶速度快,純度高。
(3)離心噴霧結晶裝置加熱的熱源利用了電廠的熱煙氣及排氣,節約了能源。
