申請日2015.11.05

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/04

　　摘要

　　本發明公開的一種污廢水處理裝置，包括酸性硫酸亞鐵加藥系統、進水泵、雙氧水加藥系統、雙氧水加藥裝置、管式混合反應器、停留水池、曝氣池及曝氣系統等。公開的污廢水處理方法包括進水和酸性硫酸亞鐵溶液經進水泵葉輪作用混合，流經管式混合反應器與雙氧水發生混合發生芬頓催化氧化反應，混合反應出水經停留水池進入曝氣池曝氣，完成芬頓催化氧化反應。本發明的裝置和方法適用于污廢水提標減排，優點在于反應時間短，處理效率高，節省土建，操作運行簡便。

　　權利要求書

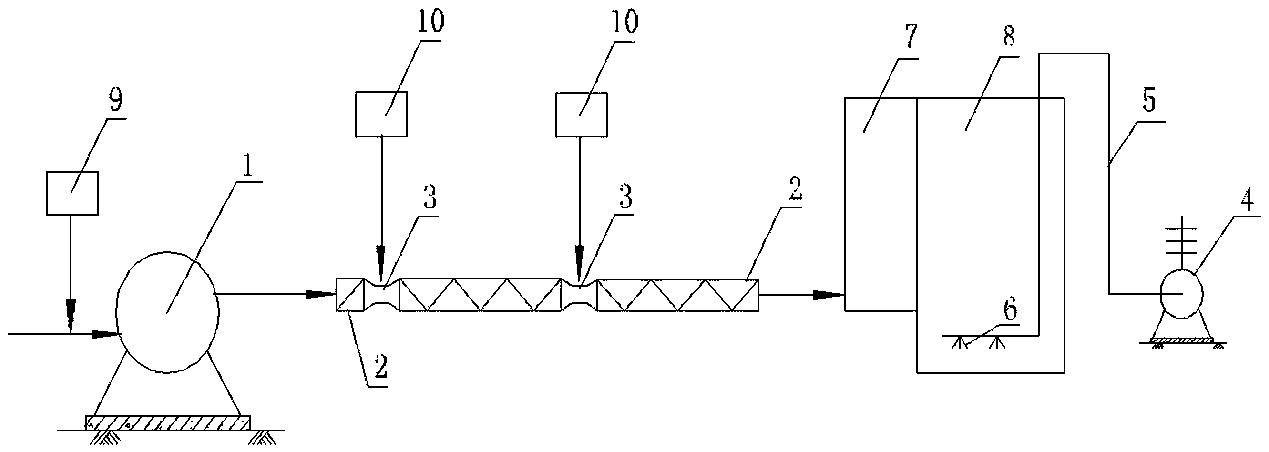

　　1.一種污廢水處理裝置，其特征在于，包括依次連接的進水泵(1)、管式混合反應器(2)、停留水池(7)和曝氣池(8)，所述管式混合反應器(2)上安裝有雙氧水加藥裝置(3)，所述曝氣池(8)底部設置有曝氣管，曝氣管位于曝氣池(8)底部的一端設置有曝氣頭(6)，曝氣管另一端連接有鼓風機(4)。

　　2.根據權利要求1所述的污廢水處理裝置，其特征在于，所述污廢水處理裝置還包括酸性硫酸亞鐵加藥系統(9)和雙氧水加藥系統(10)，所述酸性硫酸亞鐵加藥系統(9)包括加藥計量泵和帶有pH探頭的藥劑存儲罐，所述酸性硫酸亞鐵加藥系統(9)連接在進水泵(1)與進水管相連接處;所述雙氧水加藥系統(10)包括加藥計量泵和藥劑存儲罐，所述雙氧水加藥系統(10)的加藥計量泵通過加藥管路和雙氧水加藥裝置(3)相連接。

　　3.根據權利要求1所述的污廢水處理裝置，其特征在于所述管式混合反應器(2)出口通過管道接入停留水池(7)底部。

　　4.根據權利要求1所述的污廢水處理裝置，其特征在于所述雙氧水加藥裝置(3)的管徑小于管式混合反應器(2)的管徑，雙氧水加藥裝置(3)分別安裝在管式混合反應器(2)的1/8處和1/2處。

　　5.根據權利要求1所述的污廢水處理裝置，其特征在于，所述停留水池(7)和曝氣池(8)為合建式。

　　6.利用根據權利要求1至4任意項所述的污廢水處理裝置處理污廢水的方法，其特征在于，包括以下步驟：

　　1)配制酸性硫酸亞鐵溶液;稀釋雙氧水;

　　2)將酸性硫酸亞鐵溶液與原水按照1:80~125的體積比注入進水泵(1)并混合，產生混合水;

　　3)混合水流入管式混合反應器(2)，通過雙氧水加藥裝置(3)向管式混合反應器(2)注入稀釋后的雙氧水;混合水與雙氧水在管式混合反應器(2)內反應;

　　4)在管式混合反應器(2)內反應獲得的反應出水流入停留水池(7)，停留5~8min;反應出水溢出停留水池(7)流入曝氣池(8)，在曝氣池(8)停留15~20min，然后流出，待一下個污水處理工序處理。

　　7.根據權利要求6所述的污廢水處理方法，其特征在于，所述步驟1)配制的酸性硫酸亞鐵溶液pH值小于或等于3，所述稀釋后的雙氧水質量分?jǐn)?shù)為2%~5%。

　　說明書

　　一種污廢水處理裝置及方法

　　技術領域

　　本發明涉及環境工程污廢水提標減排領域，具體為污廢水處理裝置及方法。

　　背景技術

　　近年來，水污染成為我國頭號治污難題，多地爆發的水污染事件使公眾對我國水污染嚴重的現狀有了切身的體會。目前，全國河流Ⅳ～Ⅴ類和劣Ⅴ類污染占比近30%，地下水污染嚴重，工業廢水重復利用率不足30%，城鎮污水再生利用不足10%。隨著生活水平的提高和污染的加劇，人們對水質要求的提高不斷推動水處理需求的升級。根據環保部的規劃，“十二五”期間我國將把現有的出水標準為二級的污水處理廠全部提標為一級;重點流域的污水處理廠出水標準將提升為一級A，污水治理提標改造迫在眉睫。

　　芬頓(Fenton)氧化技術是一種依靠雙氧水(H2O2)在亞鐵離子(Fe2+)催化作用下產生羥基自由基(·OH)來氧化去除有機物的水處理技術，以其氧化機理簡單、反應速度快、可以產生絮凝等其他一般的化學氧化工藝無法比擬的優點而備受青睞。芬頓反應的最佳pH范圍為酸性條件下，反應速度快，可以在特定的管道條件下充分混合，發生芬頓催化氧化反應。

　　現有常見的芬頓催化氧化反應裝置具有很明顯的特征，就是具有一個芬頓催化氧化罐或者氧化塔，配備有硫酸亞鐵加藥系統和雙氧水加藥系統。同時也配有攪拌裝置或者弱曝氣混合裝置，存在一定的能耗且不經濟，同時造成雙氧水和亞鐵離子的不充分利用，增減運行成本。

　　發明內容

　　本發明要解決的問題是提供一種污廢水處理裝置及方法，該裝置及方法能夠充分利用雙氧水和亞鐵離子，節省能耗，降低成本。

　　本發明公開的一種污廢水處理裝置，包括依次連接的進水泵、管式混合反應器、停留水池和曝氣池，所述管式混合反應器上安裝有雙氧水加藥裝置，所述曝氣池底部設置有曝氣管，曝氣管位于曝氣池底部的一端設置有曝氣頭，曝氣管另一端連接有鼓風機。通過鼓風機和曝氣管向曝氣池注入空氣。

　　所述污廢水處理裝置還包括酸性硫酸亞鐵加藥系統和雙氧水加藥系統，所述酸性硫酸亞鐵加藥系統包括加藥計量泵和帶有pH探頭的藥劑存儲罐，所述酸性硫酸亞鐵加藥系統加藥管路連接在進水泵與進水管相連接處;所述雙氧水加藥系統包括加藥計量泵和藥劑存儲罐，所述雙氧水加藥系統的加藥計量泵通過加藥管路和雙氧水加藥裝置相連接。

　　所述管式混合反應器出口通過管道接入停留水池底部。

　　所述雙氧水加藥裝置的管徑小于管式混合反應器的管徑，雙氧水加藥裝置分別安裝在管式混合反應器的1/8處和1/2處。水流經過雙氧水加藥裝置后產生壓降，便于雙氧水加藥系統通過加藥管路加藥。兩級雙氧水加藥裝置是為了保證雙氧水的充分利用，提高催化反應效率。

　　所述停留水池和曝氣池為合建式，節省土建和空間。

　　利用上述技術方案的裝置處理污廢水的方法包括以下步驟：

　　1)配制酸性硫酸亞鐵溶液;稀釋雙氧水。

　　2)將酸性硫酸亞鐵溶液與原水(流入水處理廠的第一個處理單元的水)按照1:80~125的體積比注入進水泵，在進水泵內經葉輪作用混合，產生混合水。

　　3)混合水流入管式混合反應器，通過雙氧水加藥裝置向管式混合反應器注入稀釋后的雙氧水;雙氧水加藥裝置的管徑小于管式混合反應器的管徑，混合水通過雙氧水加藥裝置時會產生壓降和水力湍流，與來自雙氧水加藥裝置的雙氧水在管式混合反應器的混合作用下發生芬頓氧化反應，進而催化降解有機物。

　　4)在管式混合反應器內反應獲得的反應出水流入停留水池，為提高藥劑利用效率和保證芬頓氧化效果，停留5~8min;反應出水溢出停留水池流入曝氣池，在曝氣池曝氣15~20min，使鐵離子在空氣接觸的條件下氧化生成具有吸附絮凝作用的新生態的氫氧化鐵(Fe(OH)3)，進一步強化去除效果;然后流出，待一下個污水處理工序處理。

　　所述步驟1)配制的酸性硫酸亞鐵溶液pH值小于或等于3，所述稀釋后的雙氧水質量分?jǐn)?shù)為2%~5%。

　　本發明的污廢水處理裝置及方法減少了材料的使用及工程安裝中的工作量，降低了基礎投資成本;由于節省了罐式或者池體式混合反應裝置，節約了能耗設備投資及維護成本。同時本發明所涉及裝置或設備控制方便，可提高人員的工作效率節約人力成本。本發明的裝置和方法適用于污廢水提標減排，反應時間短，處理效率高。
