申請日2015.09.18
公開(公告)日2016.04.13
IPC分類號C02F3/32; C02F3/34
摘要
本實用新型提供了一種生態污水處理單元體，其外觀形狀為長方體，內部填充兩層或三層級配濾料作為微生物生長載體，四壁及底部支撐結構為透水性良好的網狀結構。

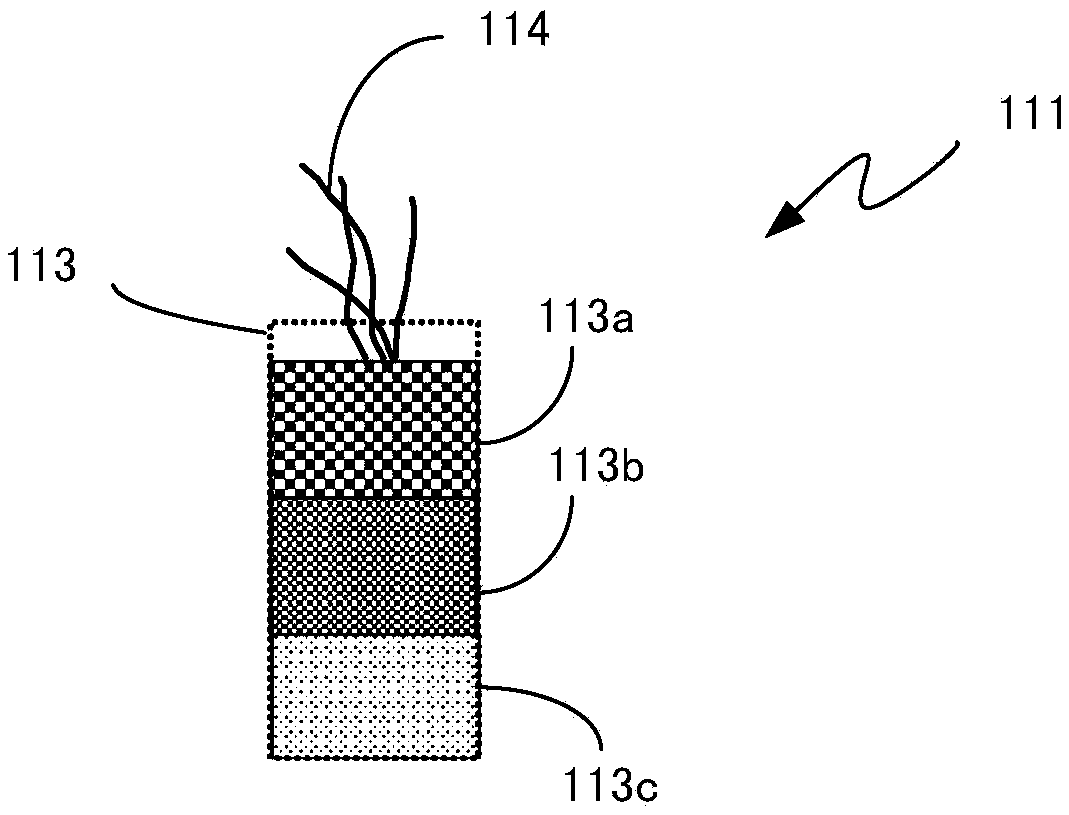

摘要附圖
權利要求書
1.一種生態污水處理單元體，所述生態污水處理單元體外觀形狀為長方體，內部填充兩層或三層級配濾料作為微生物生長載體，四壁及底部支撐結構為透水性良好的網狀結構。
2.根據權利要求1所述的生態污水處理單元體，其特征在于：所述生態污水處理單元體底面為10-50cm的正方形，高度30-150cm。
3.根據權利要求1所述的生態污水處理單元體，其特征在于：所述級配濾料為三層，包括以礫石為主的上層、以輕質頁巖陶粒濾料為主的中層和以石英砂濾料為主的下層。
4.根據權利要求1所述的生態污水處理單元體，其特征在于：所述生態污水處理單元體四壁及底部的網狀結構網孔的大小根據其接觸的濾料層粒徑來確定，網孔大小小于所述濾料層粒徑的大小。
5.根據權利要求1所述的生態污水處理單元體，其特征在于：在所述生態污水處理單元體四周所在的面上設置有卡槽或卡扣，所述卡槽為“T”型凹槽，所述卡扣為“T”型卡扣，卡扣內具有防止臭氣溢出的密封墊。
6.根據權利要求1-5任一項所述的生態污水處理單元體，其特征在于：所述處理單元頂部為植被層，用于種植景觀植物，植被種植在頂部濾料之內。
7.由根據權利要求1-5任一項所述的生態污水處理單元體組成的生態污水處理模塊，所述生態污水處理單元體根據處理水量或地形條件將所述生態污水處理單元體排列成所需形狀。
8.由根據權利要求6任一項所述的生態污水處理單元體組成的生態污水處理模塊，所述生態污水處理單元體根據處理水量或地形條件將所述生態污水處理單元體排列成所需形狀。
9.根據權利要求7所述的生態污水處理模塊，其特征在于：所述生態污水處理模塊為所述生態污水處理單元體排列成的長方體或正方體。
10.根據權利要求7所述的生態污水處理模塊，其特征在于：所述生態污水處理模塊的外部被網格包覆，網格網孔直徑為3-5mm。
11.包括根據權利要求7任一項所述的生態污水處理模塊的模塊化生態污水處理裝置，還包括：容器、安裝架、布水管、排水管潛污泵;
所述容器為所述污水處理裝置的外殼，具有上部開口，所述容器底部為淺“V”型結構，所述淺“V”型結構的最低處設置有儲泥池，所述排水管設在所述容器的底部;
所述安裝架設置在所述容器和生態污水處理模塊之間，位于所述容器內的底部，用于支撐所述生態污水處理模塊從而在所述容器底部形成儲水空間;
所述布水管位于所述容器上部，用于將污水引入到所述生態污水處理模塊中;
所述潛污泵在所述生態污水處理模塊內處于所述儲泥池上方、與所述生態污水處理單元體接觸的四壁為不透水結構的單元中，與所述排水管連接。
12.包括根據權利要求8-10任一項所述的生態污水處理模塊的模塊化生態污水處理裝置，還包括：容器、安裝架、布水管、排水管潛污泵;
所述容器為所述污水處理裝置的外殼，具有上部開口，所述容器底部為淺“V”型結構，所述淺“V”型結構的最低處設置有儲泥池，所述排水管設在所述容器的底部;
所述安裝架設置在所述容器和生態污水處理模塊之間，位于所述容器內的底部，用于支撐所述生態污水處理模塊從而在所述容器底部形成儲水空間;
所述布水管位于所述容器上部，用于將污水引入到所述生態污水處理模塊中;
所述潛污泵在所述生態污水處理模塊內處于所述儲泥池上方、與所述生態污水處理單元體接觸的四壁為不透水結構的單元中，與所述排水管連接。
說明書
一種生態污水處理單元體
技術領域
本實用新型涉及污水處理領域，特別涉及一種模塊化生態污水處理單元體。
背景技術
隨著我國城鎮化的推進，城市面積逐漸擴大，城市污水管道越來越長，污水運送成本越來越高。國家大力推廣中水回用技術，以應對水資源短缺的危機，但是污水廠集中處理污水的方法需要長距離的污水運送管道，將處理后的污水輸送至中水用戶，管道建設投資以及運送成本較高。當前最有效、經濟的方法就是讓生活污水在公共建筑或住宅小區室內外進行相關凈化處理，縮短污水產生和污水處理構筑物之間的距離，降低初期投資以及運送成本。
相比于傳統的污水處理技術，人工濕地作為一種新型污水處理技術，以其低投資、低能耗、運行方便及景觀美化功能等特點越來越受到人們的關注。人工濕地凈化原理是利用了生物接觸氧化法，其原理是用生物接觸氧化工藝在人工濕地內充填濾料，已經充氧的污水浸沒全部濾料，并以一定的流速流經濾料。在濾料上布滿生物膜，污水與生物膜廣泛接觸，在生物膜上微生物的新陳代謝的作用下，污水中有機污染物得到去除，污水得到凈化。人工濕地類型包括水平潛流人工濕地和垂直流人工濕地。傳統的水平潛流人工濕地中的基質長期處于淹水狀態，濕地床環境趨于厭氧，復氧效果較差;垂直流人工濕地中污水在基質中靠重力作用非飽和流動，雖然復氧能力有所提高，但仍不能滿足有機物及氨氮的去除要求，因此，傳統的人工濕地類型具有一定的缺點。
分散式污水處理屬于一種新型生物膜法污水處理技術，主要由濾床、布水設置和排水系統等部分組成，當污水由上而下從長有豐富生物膜的 濾料的空隙間流過，與生物膜中的微生物充分接觸時，污水中的污染物被微生物吸附并降解，從而使污水得以凈化。分散式污水處理不僅運行費用低，系統殘?jiān)�，自�?dòng)化程度高，而且具有可移動性好、適應性強、工藝操作方式靈活等優點。
因此，需要一種能適用于公用建筑及住宅小區的高效處理污水的裝置及系統和高效的分散式污水處理工藝，且無需較大的占地面積和空間、成本合理、節能環保，清理維護檢修都應較為方便。
實用新型內容
為了解決上述問題，本實用新型一方面提供了一種生態污水處理單元體，所述生態污水處理單元體外觀形狀為長方體，內部填充兩層或三層級配濾料作為微生物生長載體，四壁及底部支撐結構為透水性良好的網狀結構。
優選地，所述生態污水處理單元體底面為10-50cm的正方形，高度30-150cm。
優選地，所述級配濾料為三層，包括以礫石為主的上層、以輕質頁巖陶粒濾料為主的中層和以石英砂濾料為主的下層。
優選地，所述生態污水處理單元體四壁及底部的網狀結構網孔的大小可以是均一大小，即小于最細濾料層濾料粒徑。
優選地，所述生態污水處理單元體四壁及底部的網狀結構網孔的大小可以不是均一大小，而是根據其接觸的濾料層粒徑來確定，網孔大小小于所述濾料層粒徑的大小。
優選地，在所述生態污水處理單元體四周所在的面上設置有卡槽或卡扣，所述卡槽為“T”型凹槽，所述卡扣為“T”型卡扣，卡扣內具有防止臭氣溢出的密封墊，例如皮墊。
優選地，所述處理單元頂部為植被層，用于種植景觀植物，植被種植在頂部濾料之內。
優選地，所述生態污水處理單元頂部四周粘有密封墊，例如皮墊使得單元體之間結合處密封。
本實用新型的另一方面提供了由上述的生態污水處理單元體組成的 生態污水處理模塊，所述生態污水處理單元體根據處理水量或地形條件將所述生態污水處理單元體排列成所需形狀。
優選地，所述生態污水處理模塊為所述生態污水處理單元體排列成的長方體或正方體。
優選地，所述生態污水處理模塊的外部被網格包覆，網格網孔直徑為3-5mm。
優選地，所述生態污水處理模塊由數個至數十個所述的生態污水處理單元體組成。
本實用新型的另一方面提供了包括上述的生態污水處理模塊的模塊化生態污水處理裝置，還包括：容器、安裝架、布水管、排水管潛污泵;
所述容器為所述污水處理裝置的外殼，具有上部開口。所述容器底部為淺“V”型結構，所述淺“V”型結構的最低處設置有儲泥池，所述排水管設在所述容器的底部;
所述安裝架設置在所述容器和生態污水處理模塊之間，位于所述容器內的底部，用于支撐所述生態污水處理模塊從而在所述容器底部形成儲水空間;
所述布水管位于所述容器上部，用于將污水引入到所述生態污水處理模塊中;
所述潛污泵在所述生態污水處理模塊內處于所述儲泥池上方、與所述生態污水處理單元體接觸的四壁為不透水結構的單元中，與所述排水管連接。
根據本實用新型的一種生態污水處理單元體，通過生態污水處理單元體之間通過卡槽和卡扣方式拼接，既方便組裝，又能夠牢固地組合在一起;通過模塊化的設計使得污水處理裝置的維護和檢修更為方便，降低了成本。
