申請日2015.09.18

　　公開(公告)日2016.03.23

　　IPC分類號C02F1/44; C02F1/469

　　摘要

　　本實用新型公開一種電滲析反滲透凈水處理設備，包括原水閥門、原水泵、前期預處理系統、第一高壓泵和反滲透處理系統，以及清水箱和第一濃水箱;還包括電滲析處理系統、第一三通閥和第二三通閥;原水閥門、原水泵、前期預處理系統、電滲析處理系統、第一高壓泵和反滲透處理系統順次連接;反滲透處理系統的清水出口通過第一三通閥連接清水箱，濃水出口通過第二三通閥連接第一濃水箱;第一濃水箱連通電滲析處理系統。將反滲透與電滲析有效結合，電滲析排出的淡水再次經反滲透處理得到反滲透清水，反滲透濃水進入電滲析處理系統，進行下一次凈水，節約了水資源，而且二者結合能夠適用于不同地區含鹽量及硬度變化范圍較大的污水的處理。

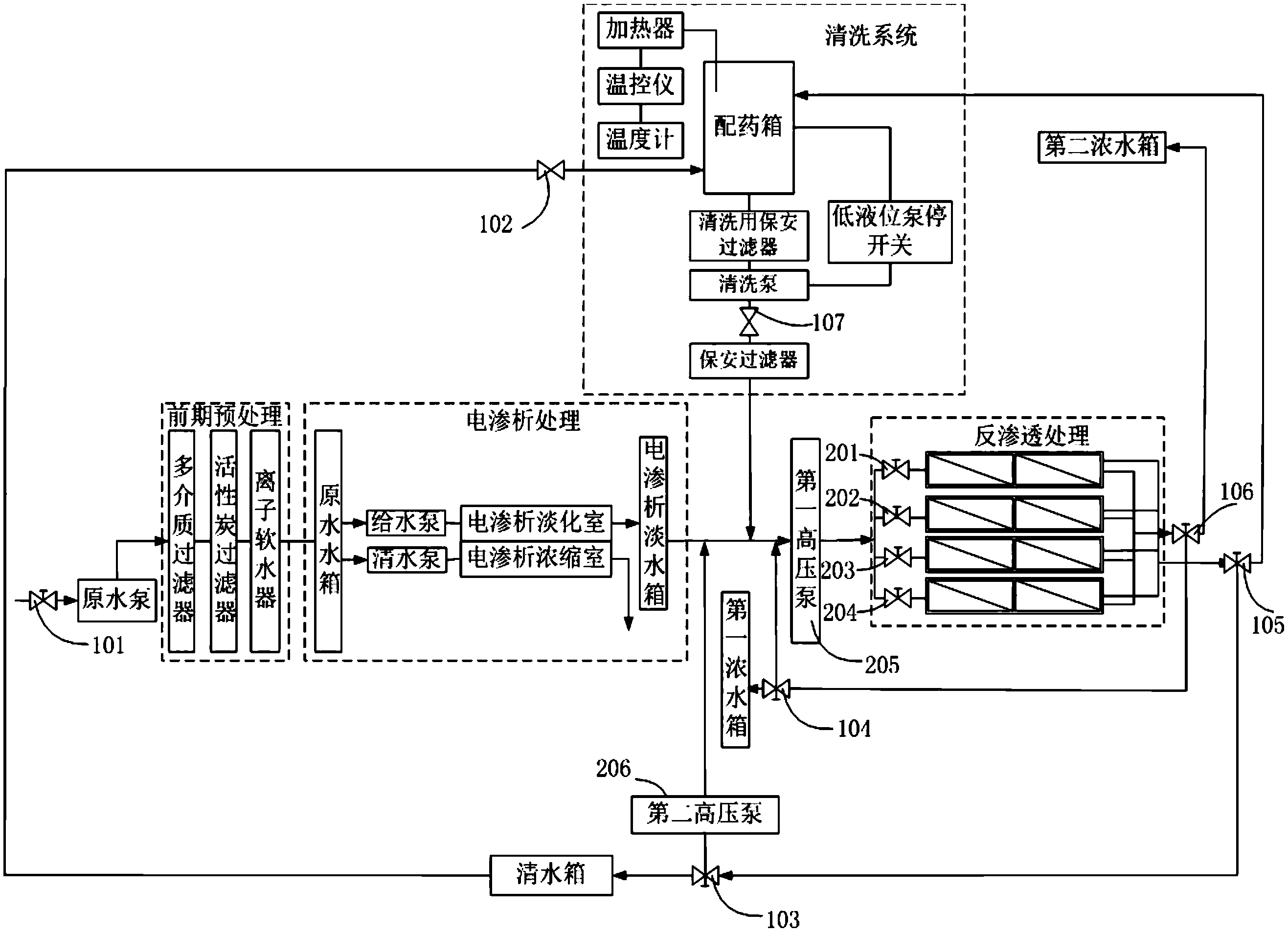

　　摘要附圖



　　權利要求書

　　1.一種電滲析反滲透凈水處理設備，包括：原水閥門(101)、原水泵、前期預處理系統、第一高壓泵(205)和反滲透處理系統，以及，清水箱和第一濃水箱;其特征在于，還包括：電滲析處理系統、第一三通閥(105)和第二三通閥(106);所述原水閥門(101)、原水泵、前期預處理系統、電滲析處理系統、第一高壓泵(205)和反滲透處理系統順次連接;所述反滲透處理系統的清水出口通過第一三通閥(105)連接清水箱，所述反滲透處理系統的濃水出口通過第二三通閥(106)連接第一濃水箱;所述第一濃水箱連通所述電滲析處理系統。

　　2.如權利要求1所述的電滲析反滲透凈水處理設備，其特征在于，所述電滲析處理系統包括原水水箱、給水泵、清水泵、電滲析器和電滲析淡水箱;所述電滲析器具有電滲析淡化室和電滲析濃縮室;所述前期預處理系統與所述原水水箱連通，所述原水水箱通過給水泵和清水泵分別與電滲析淡化室和電滲析濃縮室連通，所述電滲析淡化室通過所述電滲析淡水箱與所述第一高壓泵連通;所述第一濃水箱連通所述原水水箱。

　　3.如權利要求1所述的電滲析反滲透凈水處理設備，其特征在于，還包括清洗系統、清洗進水閥(102)和第二濃水箱;所述清水箱通過所述清洗進水閥(102)連通所述清洗系統，所述清洗系統的出水端連通所述第一高壓泵(205)，所述反滲透處理系統的清水出口還通過第一三通閥(105)連接清洗系統，所述反滲透處理系統的濃水出口還通過第二三通閥(106)連接第二濃水箱。

　　4.如權利要求1所述的電滲析反滲透凈水處理設備，其特征在于，還包括：第二高壓泵(206)、第三三通閥(104)和第四三通閥(103)，所述第二高壓泵(206)連接在所述第四三通閥(103)與第一高壓泵(205)之間，所述第四三通閥(103)還分別連接所述清水箱及所述第一三通閥(105);所述第三三通閥(104)分別連接所述第二三通閥(106)、第一濃水箱及第一高壓泵(205)。

　　5.如權利要求1所述的電滲析反滲透凈水處理設備，其特征在于，所述反滲透處理系統包括多組反滲透膜(219)及多個進水閥，所述進水閥的 個數與所述反滲透膜(219)的組數相同，每一個進水閥控制一組反滲透膜(219)的凈水，所述多個進水閥分別連通所述第一高壓泵(205)。

　　6.如權利要求1所述的電滲析反滲透凈水處理設備，其特征在于，所述前期預處理系統包括順次連接的多介質過濾器、活性炭過濾器和離子軟水器;所述原水泵連接所述多介質過濾器，所述離子軟水器連接所述電滲析處理系統。

　　7.如權利要求1-6任一所述的電滲析反滲透凈水處理設備，其特征在于，所述清洗系統包括依次連接的配藥箱、清洗用保安過濾器、清洗泵和保安過濾器;所述清水箱通過所述清洗進水閥(102)連通所述配藥箱;所述保安過濾器連通所述第一高壓泵(205);所述反滲透處理系統的清水出口通過第一三通閥(105)連接所述配藥箱。

　　8.如權利要求7所述的電滲析反滲透凈水處理設備，其特征在于，所述清洗系統還包括依次連接的溫度計、溫控儀和加熱器，所述溫度計的探針設于所述配藥箱內;所述加熱器的加熱棒設于所述配藥箱內。

　　9.如權利要求7所述的電滲析反滲透凈水處理設備，其特征在于，所述清洗系統還包括流量控制閥(107)，所述流量控制閥(107)連接在所述配藥箱及所述清洗用保安過濾器之間。

　　10.如權利要求7所述的電滲析反滲透凈水處理設備，其特征在于，所述清洗系統還包括低液位泵停開關，所述低液位泵停開關連接在所述配藥箱及所述清洗泵之間。

　　說明書

　　一種電滲析反滲透凈水處理設備

　　技術領域

　　本實用新型屬于污水處理技術領域，具體地說，涉及一種電滲析反滲透凈水處理設備。

　　背景技術

　　眾所周知，反滲透處理能夠適用于較大范圍含鹽量的水質，但是含鹽量越高，滲透壓越高，需要的壓力也越高，對高壓泵、各種容器及管道都有更高的要求，同時產水率也降低，為了防止反滲透處理中膜的堵塞，對進水硬度要求很高，一般需要對原水進行前期預處理，在水含鹽量和硬度較高的地方，不太適用于反滲透處理進行凈水。

　　電滲析凈水通常需要根據不同地區的水樣設計合適的電滲透器，否則，如果進水含鹽量波動太大，進水含鹽量比電滲透器設置的值高出太多，產出的水含鹽量達不到要求，如果進水含鹽量比電滲透器設置的值低出太多，產出的水容易極化，PH值達不到要求。

　　發明內容

　　有鑒于此，本實用新型所要解決的技術問題是提供了一種電滲析反滲透凈水處理設備，將反滲透與電滲析結合起來，以適用于水質含鹽量及硬度變化范圍較大的地區的凈水。

　　為了解決上述技術問題，本實用新型公開了一種電滲析反滲透凈水處理設備，包括：原水閥門、原水泵、前期預處理系統、第一高壓泵和反滲透處理系統，以及，清水箱和第一濃水箱;還包括：電滲析處理系統、第一三通閥和第二三通閥;原水閥門、原水泵、前期預處理系統、電滲析處理系統、第一高壓泵和反滲透處理系統順次連接;反滲透處理系統的清水出口通過第一三通閥連接清水箱，反滲透處理系統的濃水出口通過第二三通閥連接第一濃水箱;第一濃水箱連通電滲析處理系統。

　　在其中一優選方案中，電滲析處理系統包括原水水箱、給水泵、清水泵、電滲析器和電滲析淡水箱;電滲析器具有電滲析淡化室和電滲析濃縮室;前期預處理系統與原水水箱連通，原水水箱通過給水泵和清水泵分別與電滲析淡化室和電滲析濃縮室連通，電滲析淡化室通過電滲析淡水箱與第一高壓泵連通;第一濃水箱連通原水水箱。

　　在其中一優選方案中，還包括清洗系統、清洗進水閥和第二濃水箱;清水箱通過清洗進水閥連通清洗系統，清洗系統的出水端連通第一高壓泵，反滲透處理系統的清水出口還通過第一三通閥連接清洗系統，反滲透處理系統的濃水出口還通過第二三通閥連接第二濃水箱。

　　在其中一優選方案中，還包括：第二高壓泵、第三三通閥和第四三通閥，第二高壓泵連接在第四三通閥與第一高壓泵之間，第四三通閥還分別連接清水箱及第一三通閥;第三三通閥分別連接第二三通閥、第一濃水箱及第一高壓泵。

　　在其中一優選方案中，反滲透處理系統包括多組反滲透膜及多個進水閥，進水閥的個數與反滲透膜的組數相同，每一個進水閥控制一組反滲透膜的凈水，多個進水閥分別連通第一高壓泵。

　　在其中一優選方案中，前期預處理系統包括順次連接的多介質過濾器、活性炭過濾器和離子軟水器;原水泵連接多介質過濾器，離子軟水器連接電滲析處理系統。

　　在其中一優選方案中，清洗系統包括依次連接的配藥箱、清洗用保安過濾器、清洗泵和保安過濾器;清水箱通過清洗進水閥連通配藥箱;保安過濾器連通第一高壓泵;反滲透處理系統的清水出口通過第一三通閥連接配藥箱。

　　在其中一優選方案中，清洗系統還包括依次連接的溫度計、溫控儀和加熱器，溫度計的探針設于配藥箱內;加熱器的加熱棒設于配藥箱內。

　　在其中一優選方案中，清洗系統還包括流量控制閥，流量控制閥連接在配藥箱及清洗用保安過濾器之間。

　　在其中一優選方案中，清洗系統還包括低液位泵停開關，低液位泵停開 關連接在配藥箱及清洗泵之間。

　　與現有技術相比，本實用新型可以獲得包括以下技術效果：

　　1)本實用新型將反滲透與電滲析結合起來，電滲析排出的淡水再次經反滲透處理得到反滲透清水，反滲透濃水進入電滲析處理系統，進行下一次凈水，節約了水資源，而且二者結合能夠適用于不同地區含鹽量及硬度變化范圍較大的污水的處理。

　　2)本實用新型在反滲透處理系統的清水出口及濃水出口分別連接第一三通閥和第二三通閥，利用清水箱儲存的清水及清洗系統完成反滲透處理系統的清洗，裝置結構簡單，降低清洗成本，并能實現良好的清洗效果。

　　3)本實用新型在第一三通閥和清水箱之間連接第四三通閥，在第二三通閥及第一濃水箱之間連接第三三通閥，通過調節第三三通閥和第四三通閥能夠有效地控制電滲析反滲透凈水處理設備的出水水質。

　　4)本實用新型利用每一個進水閥控制一組反滲透膜的方式，當其中一組或二組反滲透膜被堵塞時，只需要打開對應地進水閥，利用清洗系統完成對應反滲透膜的清洗，避免傳統的只要其中一組反滲透膜被堵塞，所有的反滲透膜都同時進行清洗的方式，節約清洗資源，避免大量清洗廢水的產生。

　　5)在實現上述效果的同時，本實用新型的優選方案中，還利用前期預處理系統依次對原水進行初步過濾及水質軟化，保證產水的高質量。

　　6)本實用新型中，根據污堵物的性質，打開清洗進水閥，將清水箱的清水導入配藥箱中，在配藥箱中完成化學清洗劑的配置，之后在第一高壓泵的作用下，將化學清洗劑輸送入反滲透處理系統中進行清洗，還根據配置的化學清洗劑的性質選擇是否進行加熱，以加快化學清洗劑的配置，提高清洗效率。

　　當然，實施本實用新型的任一產品必不一定需要同時達到以上所述的所有技術效果。
