申請日2015.09.18

　　公開(公告)日2016.02.17

　　IPC分類號C02F11/12; B01D25/127; B01D25/38

　　摘要

　　本實用新型公開了一種生活污泥的高效壓濾脫水裝置，包括支座、輸送濾布、濾布、液壓裝置、壓濾機本體、傳送帶和控制柜，所述支座通過導線與支座的一側的控制柜電連接，支座的上方設有壓濾機本體，所述壓濾機本體的前后兩側皆設有兩個液壓缸和與其配合的活塞桿，所述壓濾機本體的內部安裝有多條濾布，濾布圍繞在壓濾機本體的兩側的輥?zhàn)由�，所述濾布將壓板包裹在中間，所述輥?zhàn)拥膬?nèi)部安裝有驅動裝置，所述壓濾機本體的一側的輥?zhàn)由瞎潭ㄓ泄伟�，所述壓濾機本體的一側設有多條輸送濾布，壓濾機本體的另一側安裝有多條傳送帶。該生活污泥的高效壓濾脫水裝置不僅壓濾效率高，而且可以快速去除濾布上脫水后的污泥，工作效率高。

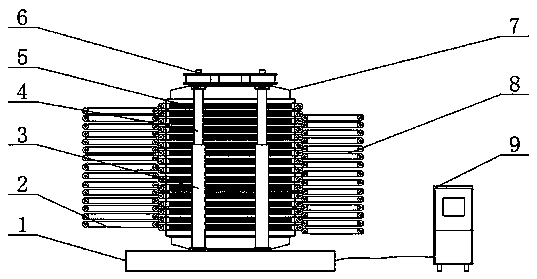

　　摘要附圖



　　權利要求書

　　1.一種生活污泥的高效壓濾脫水裝置，包括支座(1)、輸送濾布(2)、濾布(5)、液壓裝置(6)、壓濾機本體(7)、傳送帶(8)和控制柜(9)，其特征在于：所述支座(1)通過導線與支座(1)的一側的控制柜(9)電連接，支座(1)的上方設有壓濾機本體(7)，所述壓濾機本體(7)的前后兩側皆設有兩個液壓缸(3)和與其配合的活塞桿(4)，活塞桿(4)的一端與壓濾機本體(7)的上方的液壓裝置(6)連接，所述壓濾機本體(7)的內部安裝有多條濾布(5)，濾布(5)圍繞在壓濾機本體(7)的兩側的輥?zhàn)?11)上，所述濾布(5)將壓板(10)包裹在中間，所述輥?zhàn)?11)的內部安裝有驅動裝置(12)，所述壓濾機本體(7)的一側的輥?zhàn)?11)上固定有刮板(13)，所述壓濾機本體(7)的一側設有多條輸送濾布(2)，壓濾機本體(7)的另一側安裝有多條傳送帶(8)。

　　2.根據權利要求1所述的一種生活污泥的高效壓濾脫水裝置，其特征在于：所述輸送濾布(2)的數量等于傳送帶(8)的數量，所述濾布(5)的數量比輸送濾布(2)的數量和傳送帶(8)的數量均多1，位于最上方的濾布(5)沒有與之對應的輸送濾布(2)和傳送帶(8)。

　　3.根據權利要求1所述的一種生活污泥的高效壓濾脫水裝置，其特征在于：所述輸送濾布(2)的高度高于相對應的濾布(5)的高度，濾布(5)的高度高于相對應的傳送帶(8)的高度。

　　4.根據權利要求1所述的一種生活污泥的高效壓濾脫水裝置，其特征在于：所述壓板(10)的長度小于濾布(5)的長度的一半，壓板(10)的寬度大于濾布(5)的寬度。

　　5.根據權利要求1所述的一種生活污泥的高效壓濾脫水裝置，其特征在于：所述刮板(13)安裝在靠近傳送帶(8)的一側的輥?zhàn)?11)上，并且刮板(13)的上端向內側傾斜。

　　說明書

　　一種生活污泥的高效壓濾脫水裝置

　　技術領域

　　本實用新型涉及生活污泥的脫水裝置領域，具體涉及一種生活污泥的高效壓濾脫水裝置。

　　背景技術

　　隨著城市化進程的加快，城市污水處理量逐年上升，產生的污泥量也隨之增加，含水的污泥會對環境造成一定的影響，城市污水主要包括來自家庭、機關、商業和城市公用設施產生的生活污水和雨雪沖洗建筑物、地面、廢渣和垃圾形成的徑流污水，為了處理污泥污泥，人們使用了大量的裝置，如填埋污泥、焚燒污泥、對污泥進行干化和熱處理、直接利用，但是效果都不明顯，依舊會對環境造成一定的污染。

　　實用新型內容

　　本實用新型的目的在于提供一種生活污泥的高效壓濾脫水裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供一種技術方案：一種生活污泥的高效壓濾脫水裝置，包括支座、輸送濾布、濾布、液壓裝置、壓濾機本體、傳送帶和控制柜，所述支座通過導線與支座的一側的控制柜電連接，支座的上方設有壓濾機本體，所述壓濾機本體的前后兩側皆設有兩個液壓缸和與其配合的活塞桿，活塞桿的一端與壓濾機本體的上方的液壓裝置連接，所述壓濾機本體的內部安裝有多條濾布，濾布圍繞在壓濾機本體的兩側的輥?zhàn)由�，所述濾布將壓板包裹在中間，所述輥?zhàn)拥膬?nèi)部安裝有驅動裝置，所述壓濾機本體的一側的輥?zhàn)由瞎潭ㄓ泄伟�，所述壓濾機本體的一側設有多條輸送濾布，壓濾機本體的另一側安裝有多條傳送帶。

　　優選的，所述輸送濾布的數量等傳送帶的數量，所述濾布的數量比輸送濾布的數量和傳送帶的數量均多1，位于最上方的濾布沒有與之對應的輸送濾布和傳送帶。

　　優選的，所述輸送濾布的高度高于相對應的濾布的高度，濾布的高度高于相對應的傳送帶的高度。

　　優選的，所述壓板的長度小于濾布的長度的一半，壓板的寬度大于濾布的寬度。

　　優選的，所述刮板安裝在靠近傳送帶的一側的輥?zhàn)由�，并且刮板的上端向�?nèi)側傾斜。

　　本實用新型的技術效果和優點：一種生活污泥的高效壓濾脫水裝置的壓濾機本體的一側設有多條輸送濾布，壓濾機本體的另一側安裝有多條傳送帶，靠近傳送帶由此而的輥?zhàn)由习惭b有刮板，并且刮板的上端向內側傾斜，壓濾機本體的內部安裝有多條濾布，輸送濾布的數量等傳送帶的數量，濾布的數量比輸送濾布的數量和傳送帶的數量均多1，位于最上方的濾布沒有與之對應的輸送濾布和傳送帶，污泥在輸送濾布上進行初次脫水后輸送至壓濾機的濾布之間，使每層污泥均有兩層濾布與之貼合，每?jī)蓪訛V布之間均有壓板，采用雙面壓濾的裝置，增大了壓濾面積，提高了壓濾效率，并且可以通過刮板快速去除濾布上脫水后的污泥，提高工作效率。
