申請日2015.09.18
公開(公告)日2016.01.27
IPC分類號C02F9/10
摘要
一種工業鍋爐廢水凈化裝置，包括第一過濾箱、旋流除沙器、PH調節箱、混凝器、第二過濾箱、加熱箱、冷卻塔、紫外線滅菌箱、清水收集箱，所述的第一過濾箱上端通過連接水管連接鍋爐，下端通過連接水管連接旋流除沙器，所述的旋流除沙器連接PH調節箱，所述的PH調節箱連接混凝器，所述的混凝器右端連接第二過濾箱，所述的第二過濾箱連接微型水泵，微型水泵另一端連接加熱箱，所述的加熱箱連接冷卻塔，所述的冷卻塔連接紫外線滅菌箱，所述的紫外線滅菌箱連接清水收集箱。本實用新型可以對工業廢水進行高效、純凈的凈化，凈化效果好、有效回收水資源。

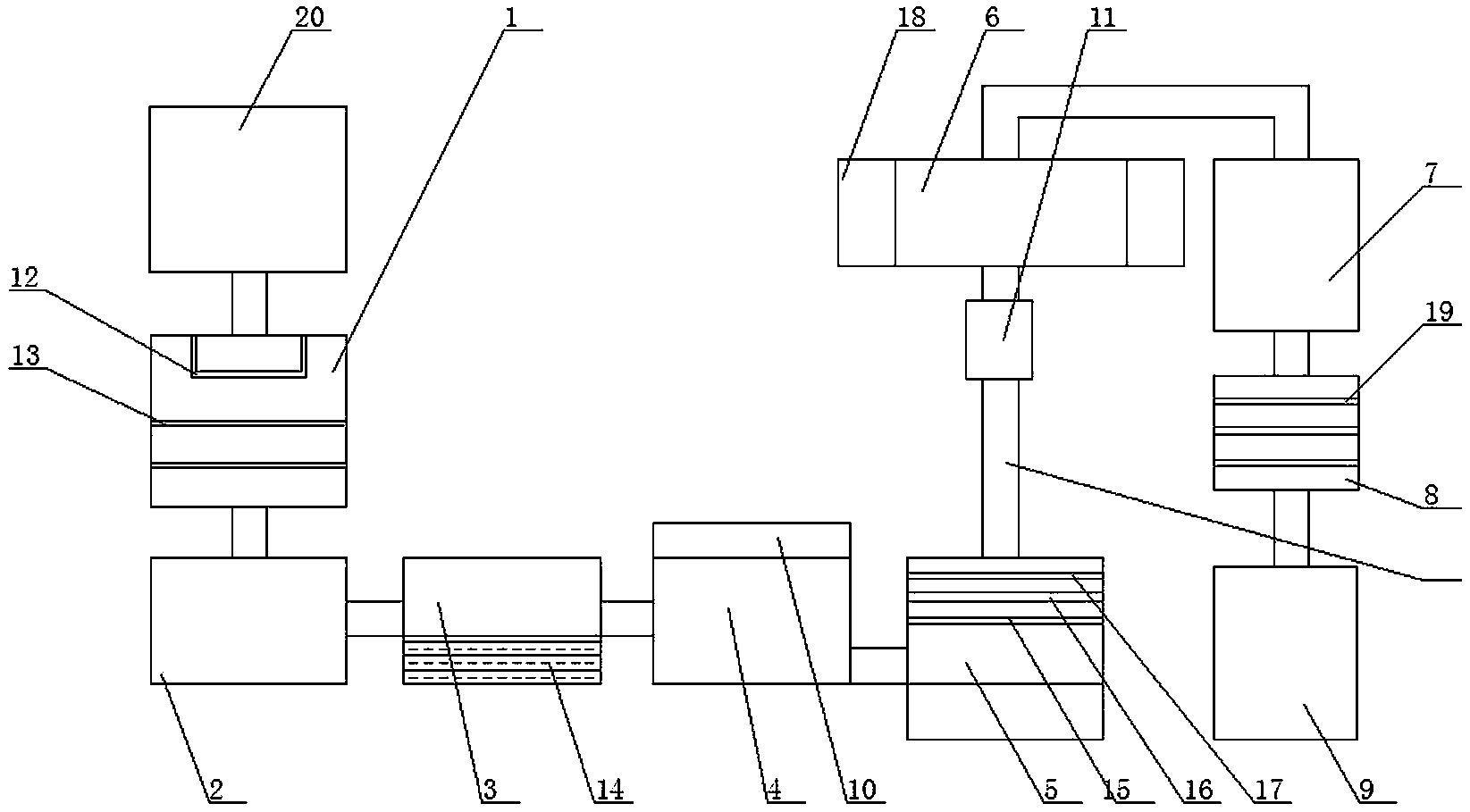

摘要附圖
權利要求書
1.一種工業鍋爐廢水凈化裝置，包括第一過濾箱、旋流除沙器、pH調節箱、混凝器、第二過濾箱、加熱箱、冷卻塔、紫外線滅菌箱、清水收集箱，其特征在于：所述的第一過濾箱上端通過連接水管連接鍋爐，下端通過連接水管連接旋流除沙器，所述的旋流除沙器通過連接水管連接pH調節箱，所述的pH調節箱通過連接水管連接混凝器，所述的混凝器上端設置混凝劑添加器，右端通過連接水管連接第二過濾箱，所述的第二過濾箱通過連接水管連接微型水泵，微型水泵另一端通過連接水管連接加熱箱，所述的加熱箱通過連接水管連接冷卻塔，所述的冷卻塔通過連接水管連接紫外線滅菌箱，所述的紫外線滅菌箱通過連接水管連接清水收集箱。
2.根據權利要求1所述的一種工業鍋爐廢水凈化裝置，其特征在于：所述的第一過濾箱內部上端設置過濾筐，中端和下端設置上下兩個不銹鋼可拆卸濾網。
3.根據權利要求1所述的一種工業鍋爐廢水凈化裝置，其特征在于：所述的pH調節箱內部裝置堿性溶液。
4.根據權利要求1所述的一種工業鍋爐廢水凈化裝置，其特征在于：所述的第二過濾箱內部上端由下至上依次設置活性炭過濾網、HEAP高效過濾網、超濾網。
5.根據權利要求1所述的一種工業鍋爐廢水凈化裝置，其特征在于：所述的加熱箱左右兩端各裝置一個加熱裝置。
6.根據權利要求1所述的一種工業鍋爐廢水凈化裝置，其特征在于：所述的紫外線滅菌箱內部設置三根紫外線照射滅菌燈管。
說明書
一種工業鍋爐廢水凈化裝置
技術領域
本實用新型涉及一種廢水凈化裝置，特別是涉及一種工業鍋爐廢水凈化裝置。
背景技術
目前在用工業鍋爐采用的水處理模式大多數為軟化-除氧-排污技術，即通過軟化給水以防止鍋爐結垢，除氧以防止鍋爐腐蝕，連續排污和定期排污以保證鍋爐水質和工況穩定。因此在鍋爐系統運行過程中，需要排放大量廢水。
工業鍋爐排出的廢水中，溶鹽廢水、離子交換再生廢鹽水、反洗水、沖洗水含鹽量高，若直接排放，不僅浪費了寶貴的水資源，還可能導致淡水咸化的環境問題。
實用新型內容
本實用新型的目的是提供一種工業鍋爐廢水凈化裝置，可以對工業廢水進行高效、純凈的凈化，凈化效果好、有效回收水資源。
本實用新型的目的通過以下技術方案來實現：
一種工業鍋爐廢水凈化裝置，包括第一過濾箱、旋流除沙器、PH調節箱、混凝器、第二過濾箱、加熱箱、冷卻塔、紫外線滅菌箱、清水收集箱，所述的第一過濾箱上端通過連接水管連接鍋爐，下端通過連接水管連接旋流除沙器，所述的旋流除沙器通過連接水管連接PH調節箱，所述的PH調節箱通過連接水管連接混凝器，所述的混凝器上端設置混凝劑添加器，右端通過連接水管連接第二過濾箱，所述的第二過濾箱通過連接水管連接微型水泵，微型水泵另一端通過連接水管連接加熱箱，所述的加熱箱通過連接水管連接冷卻塔，所述的冷卻塔通過連接水管連接紫外線滅菌箱，所述的紫外線滅菌箱通過連接水管連接清水收集箱。
所述的第一過濾箱內部上端設置過濾筐，中端和下端設置上下兩個不銹鋼可拆卸濾網。
所述的PH調節箱內部裝置堿性溶液。
所述的第二過濾箱內部上端由下至上依次設置活性炭過濾網、HEAP高效過濾網、超濾網。
所述的加熱箱左右兩端各裝置一個加熱裝置。
所述的紫外線滅菌箱內部設置三根紫外線照射滅菌燈管。
本實用新型運行中，廢水首先通過連接水管進入第一過濾箱中，經第一過濾箱中的過濾筐過濾較大雜物，經上下兩個不銹鋼過濾網過濾后，通過連接水管進入旋流除沙器中除沙，然后進入PH調節池中調節PH值，然后進入混凝器中，添加混凝劑后混凝，混凝后進入第二過濾箱內，經活性炭過濾網、HEAP高效過濾網、超濾網過濾后，由水泵將水泵入至加熱箱中，加熱后進入冷卻塔冷卻，冷卻后進入紫外線滅菌箱滅菌，滅菌后排至清水收集箱。
本實用新型的有益效果：本實用新型的一種工業鍋爐廢水凈化裝置，可以對工業廢水進行高效、純凈的凈化，凈化效果好、有效回收水資源
