申請日2015.09.18
公開(公告)日2015.12.09
IPC分類號C02F3/34; C02F9/14; C02F3/32
摘要
本發明提供了一種模塊化生態污水處理裝置，包括：容器、生態污水處理模塊、安裝架、布水管、排水管和潛污泵;容器底部為淺“V”型結構，最低處設置有儲泥池，排水管設在容器底部;生態污水處理模塊由數個至數十個生態污水處理單元組成，生態污水處理單元外觀形狀為長方體，內部填充兩層或三層級配濾料作為微生物生長載體，頂部具有植被層，相鄰單體之間通過卡槽相互拼接，所述處理單元以透水性良好的網狀結構包圍;安裝架設置在容器內的底部，支撐生態污水處理模塊并在容器底部形成儲水空間;布水管位于容器上部;潛污泵處于儲泥池上方、與所述單元體接觸的四壁為不透水結構的單元中，與排水管連接。

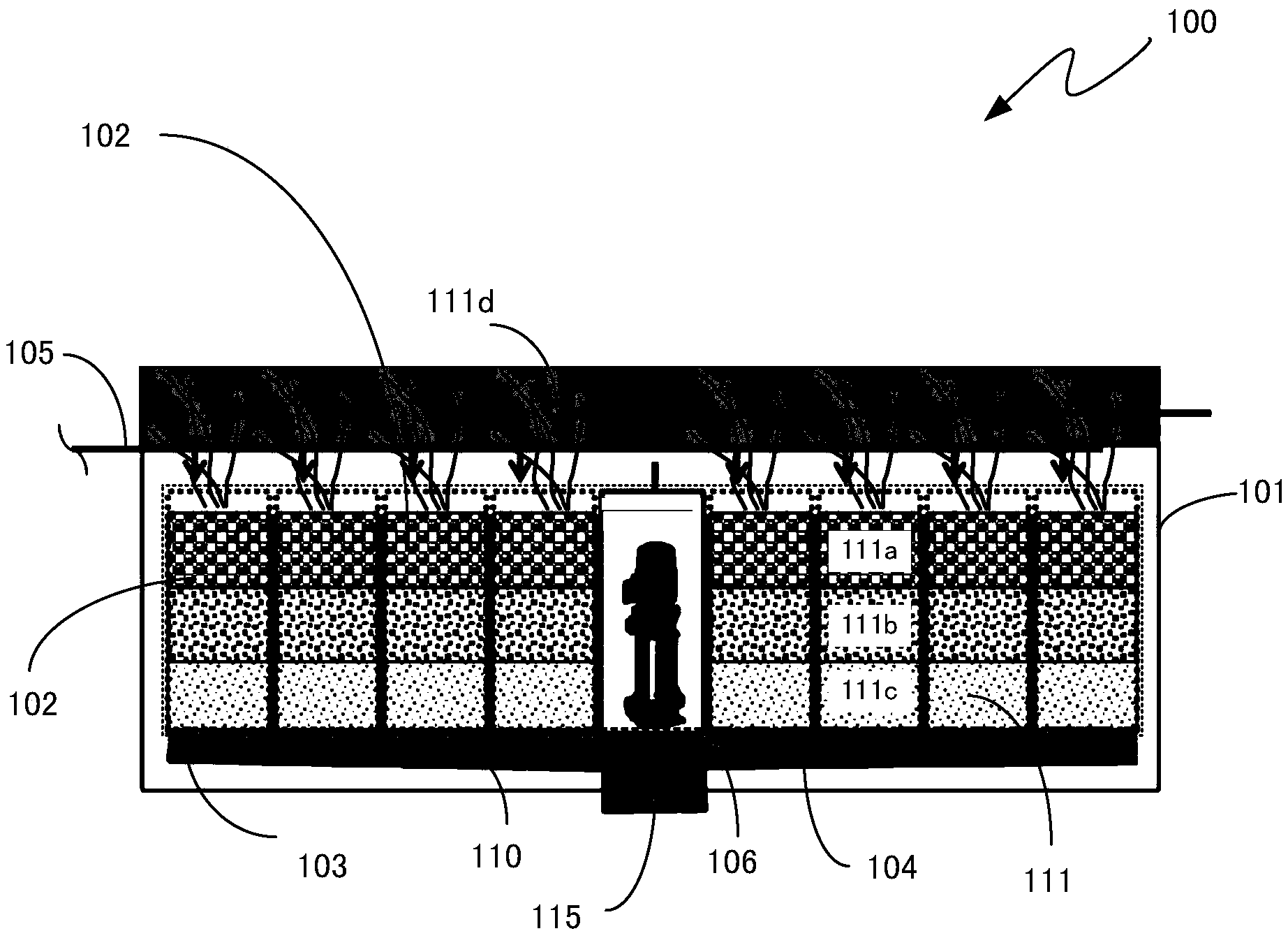

摘要附圖
權利要求書
1.一種生態污水處理單元體，所述生態污水處理單元體外觀形狀為 長方體，內部填充兩層或三層級配濾料作為微生物生長載體，四壁及底 部支撐結構為透水性良好的網狀結構。
2.根據權利要求1所述的生態污水處理單元體，其特征在于：所述 生態污水處理單元體底面為10-50cm的正方形，高度30-150cm。
3.根據權利要求1所述的生態污水處理單元體，其特征在于：所述 生態污水處理單元體四壁及底部的網狀結構網孔的大小根據其接觸的濾 料層粒徑來確定，網孔大小小于所述濾料層粒徑的大小。
4.根據權利要求1所述的生態污水處理單元體，其特征在于：在所 述生態污水處理單元體四周所在的面上設置有卡槽或卡扣，所述卡槽為 “T”型凹槽，所述卡扣為“T”型卡扣，卡扣內具有防止臭氣溢出的密 封墊。
5.根據權利要求1-4任一項所述的生態污水處理單元體，其特征在 于：所述處理單元頂部為植被層，用于種植景觀植物，植被種植在頂部 濾料之內。
6.由根據權利要求1-5任一項所述的生態污水處理單元體組成的生 態污水處理模塊，所述生態污水處理單元體根據處理水量或地形條件將 所述生態污水處理單元體排列成所需形狀。
7.根據權利要求6所述的生態污水處理模塊，其特征在于：所述生 態污水處理模塊的外部被網格包覆，網格網孔直徑為3-5mm。
8.包括根據權利要求6或7所述的生態污水處理模塊的模塊化生態 污水處理裝置，還包括：容器、安裝架、布水管、排水管和潛污泵;
所述容器為所述污水處理裝置的外殼，具有上部開口。所述容器底 部為淺“V”型結構，所述淺“V”型結構的最低處設置有儲泥池，所述 排水管設在所述容器的底部;
所述安裝架設置在所述容器和生態污水處理模塊之間，位于所述容 器內的底部，用于支撐所述生態污水處理模塊從而在所述容器底部形成 儲水空間;
所述布水管位于所述容器上部，用于將污水引入到所述生態污水處 理模塊中;
所述潛污泵在所述生態污水處理模塊內處于所述儲泥池上方、與所 述生態污水處理單元體接觸的四壁為不透水結構的單元中，與所述排水 管連接。
9.一種包括如權利要求8所述的生態污水處理裝置的模塊化生態污 水處理系統，該系統包括化糞池、進水泵、如權利要求8所述的污水處 理裝置，其中，所述污水處理裝置如果有多個則串聯連接，前一級模塊 化生態污水處理裝置的潛水泵同時作為后一級模塊化生態污水處理裝置 的進水泵，根據原水或出水水質情況，確定所述生態污水處理裝置串聯 的數量。
10.一種利用如權利要求8所述的模塊化生態污水處理裝置進行模 塊化生態污水處理方法，包括：
污水經所述布水管進入所述容器內，此時關閉所述潛污泵;
待所述容器內污水水位上升到預定水位高度后，關閉所述布水管;
污水淹沒濾料一定時間后，開啟所述潛污泵，經過所述裝置處理的 水瞬間從所述容器內抽出;
水位降低至設定低位點后，關閉所述潛污泵;
達到放空時間后開啟所述布水管，所述容器內再次進污水。
說明書
一種模塊化生態污水處理系統及方法
技術領域
本發明涉及污水處理領域，特別涉及一種模塊化生態污水處理系統 及方法。
背景技術
隨著我國城鎮化的推進，城市面積逐漸擴大，城市污水管道越來越 長，污水運送成本越來越高。國家大力推廣中水回用技術，以應對水資 源短缺的危機，但是污水廠集中處理污水的方法需要長距離的污水運送 管道，將處理后的污水輸送至中水用戶，管道建設投資以及運送成本較 高。當前最有效、經濟的方法就是讓生活污水在公共建筑或住宅小區室 內外進行相關凈化處理，縮短污水產生和污水處理構筑物之間的距離， 降低初期投資以及運送成本。
相比于傳統的污水處理技術，人工濕地作為一種新型污水處理技術， 以其低投資、低能耗、運行方便及景觀美化功能等特點越來越受到人們 的關注。人工濕地凈化原理是利用了生物接觸氧化法，其原理是用生物 接觸氧化工藝在人工濕地內充填濾料，已經充氧的污水浸沒全部濾料， 并以一定的流速流經濾料。在濾料上布滿生物膜，污水與生物膜廣泛接 觸，在生物膜上微生物的新陳代謝的作用下，污水中有機污染物得到去 除，污水得到凈化。人工濕地類型包括水平潛流人工濕地和垂直流人工 濕地。傳統的水平潛流人工濕地中的基質長期處于淹水狀態，濕地床環 境趨于厭氧，復氧效果較差;垂直流人工濕地中污水在基質中靠重力作 用非飽和流動，雖然復氧能力有所提高，但仍不能滿足有機物及氨氮的 去除要求，因此，傳統的人工濕地類型具有一定的缺點。
分散式污水處理屬于一種新型生物膜法污水處理技術，主要由濾床、 布水設置和排水系統等部分組成，當污水由上而下從長有豐富生物膜的 濾料的空隙間流過，與生物膜中的微生物充分接觸時，污水中的污染物 被微生物吸附并降解，從而使污水得以凈化。分散式污水處理不僅運行 費用低，系統殘?jiān)�，自�?dòng)化程度高，而且具有可移動性好、適應性強、 工藝操作方式靈活等優點。
因此，需要一種能適用于公用建筑及住宅小區的高效處理污水的裝 置及系統和高效的分散式污水處理工藝，且無需較大的占地面積和空間、 成本合理、節能環保，清理維護檢修都應較為方便。
發明內容
在第一方面，本發明提供了一種生態污水處理單元體，所述生態污 水處理單元體外觀形狀為長方體，內部填充兩層或三層級配濾料作為微 生物生長載體，四壁及底部支撐結構為透水性良好的網狀結構。
在一個實施方案中，本發明的生態污水處理單元體底面為10-50cm 的正方形，高度30-150cm。
在一個實施方案中，所述級配濾料為三層，包括以輕質頁巖陶粒濾 料為主的上層、以石英砂濾料為主的中層和以礫石為主的下層。
在一個實施方案中，本發明的生態污水處理單元四壁及底部的網狀 結構網孔的大小可以是均一大小，即小于最細濾料層濾料粒徑。
在一個實施方案中，本發明的生態污水處理單元體四壁及底部的網 狀結構網孔的大小可以不是均一大小，而是根據其接觸的濾料層粒徑來 確定，網孔大小小于所述濾料層粒徑的大小。
在一個實施方案中，在本發明的生態污水處理單元體四周所在的面 上設置有卡槽或卡扣，所述卡槽為“T”型凹槽，所述卡扣為“T”型卡 扣，卡扣內具有防止臭氣溢出的密封墊，例如皮墊。
在一個實施方案中，本發明的生態污水處理單元頂部四周粘有密封 墊，例如皮墊使得單元體之間結合處密封。
在一個實施方案中，本發明的生態污水處理單元頂部為植被層，用 于種植景觀植物，植被種植在頂部濾料之內。
在第二方面，本發明提供了由本發明第一方面所述的生態污水處理 單元體組成的生態污水處理模塊，所述生態污水處理單元體根據處理水 量或地形條件將所述生態污水處理單元體排列成所需形狀。
在一個實施方案中，本發明的生態污水處理模塊的外部被網格包覆， 網格網孔直徑為3-5mm。
在一個實施方案中，本發明的生態污水處理模塊由數個至數十個所 述的生態污水處理單元體組成。
在一個實施方案中，本發明的生態污水處理模塊為所述生態污水處 理單元排列成的長方體或正方體。
在一個實施方案中，所述生態污水處理單元結合處的頂部密封，防 止臭味散發，例如通過防水膠密封。在所述生態污水處理單元體頂部四 周粘有密封墊，例如皮墊的情況下，也可以使得單元體之間結合處密封。
在第三方面，本發明提供了包括本發明第二方面所述的生態污水處 理模塊的模塊化生態污水處理裝置，還包括：容器、安裝架、布水管、 排水管和潛污泵;
所述容器為所述污水處理裝置的外殼，具有上部開口。所述容器底 部為淺“V”型結構，所述淺“V”型結構的最低處設置有儲泥池，所述 排水管設在所述容器的底部;
所述安裝架設置在所述容器和生態污水處理模塊之間，位于所述容 器內的底部，用于支撐所述生態污水處理模塊從而在所述容器底部形成 儲水空間;
所述布水管位于所述容器上部，用于將污水引入到所述生態污水處 理模塊中;
所述潛污泵在所述生態污水處理模塊內處于所述儲泥池上方、與所 述生態污水處理單元體接觸的四壁為不透水結構的單元中，與所述排水 管連接。
在一個實施方案中，所述布水管前端設有可開閉的閥門或者設有進 水泵。
在第四方面，本發明提供了一種包括本發明第三方面所述的生態污 水處理裝置的模塊化生態污水處理系統，該系統包括化糞池、進水泵、 本發明第三方面所述的污水處理裝置，其中，所述污水處理裝置如果有 多個則串聯連接，前一級模塊化生態污水處理裝置的潛水泵同時作為后 一級模塊化生態污水處理裝置的進水泵，根據原水或出水水質情況，確 定所述生態污水處理裝置串聯的數量。
在第五方面，本發明提供了一種利用本發明第三方面所述的模塊化 生態污水處理裝置進行模塊化生態污水處理方法，包括：
污水經所述布水管進入所述容器內，此時關閉所述潛污泵;
待所述容器內污水水位上升到預定水位高度后，關閉所述布水管;
污水淹沒濾料一定時間后，開啟所述潛污泵，經過所述裝置處理的 水瞬間從所述容器內抽出;
水位降低至設定低位點后，關閉所述潛污泵;
達到放空時間后開啟所述布水管，所述容器內再次進污水。
應當理解，前述大體的描述和后續詳盡的描述均為示例性說明和解 釋，并不應當用作對本發明所要求保護內容的限制。
