申請日2015.09.18

　　公開(公告)日2015.12.02

　　IPC分類號C02F11/12; C02F9/06

　　摘要

　　本發明公開了一種人造花染色廢水處理系統，包括依次設置的格柵池、調節池、氣浮池、中間水池、微電解反應池、中和混凝反應池、沉淀池及污泥濃縮池。本發明還公開了一種利用該人造花染色廢水處理系統的廢水處理方法，其通過鹽析強化氣浮工藝能夠去除廢水中大部分的懸浮物，結合后續的微電解及混凝反應工藝，廢水的脫色率接近100%，COD去除率達90%以上。本發明具有凈化效果好、工藝簡單、占地面積少等優點。

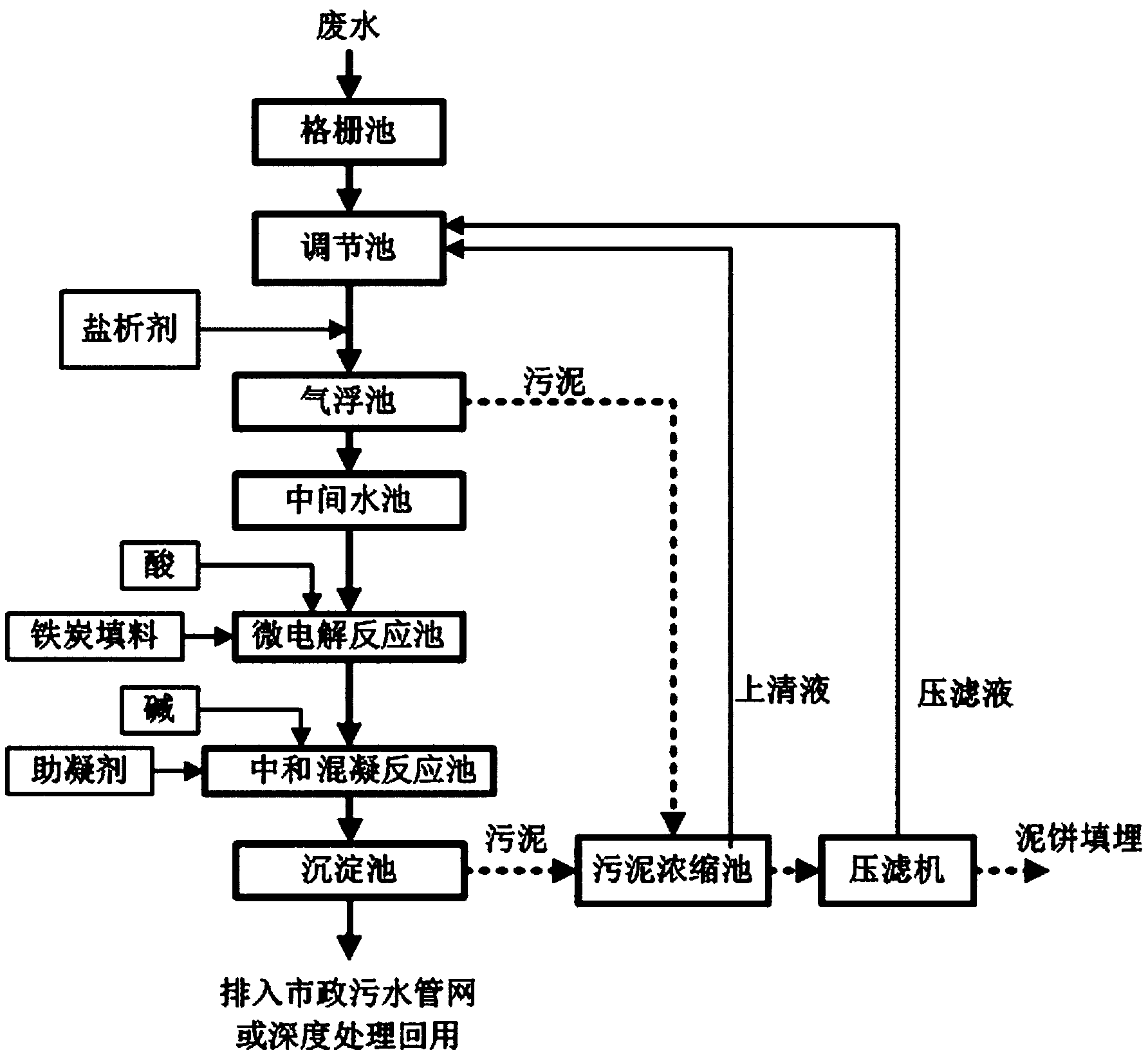

　　摘要附圖



　　權利要求書

　　1.一種人造花染色廢水處理系統，其特征在于：包括依次設置的格柵池、調節池、氣浮 池、中間水池、微電解反應池、中和混凝反應池、沉淀池及污泥濃縮池;其中所述調節池與 格柵池相連，調節池內設有潛水?dāng)嚢杵?所述氣浮池的進水端通過管道與調節池的出水口相 連，且管路中設有提升泵;所述的中間水池的進水通過管道與氣浮池的出水口相連;所述微 電解反應池的進水管與中間水池相連，微電解反應池中設有鐵炭填料;所述中和混凝反應池 的進水端、出水端分別連接微電解反應池和沉淀池;所述沉淀池的污泥通過污泥管與污泥濃 縮池相連;污泥濃縮池的上清液通過管道與調節池相連，該污泥濃縮池的污泥通過管道與壓 濾機相連，壓濾機的濾液通過管道與調節池相連。

　　2.根據權利要求1所述的一種人造花染色廢水處理系統，其特征在于：所述氣浮池和調 節池的之間設置管道混合器，管道混合器通過加藥管與鹽析劑添加裝置相連。

　　3.根據權利要求1所述的一種人造花染色廢水處理系統，其特征在于：所述的氣浮池出 水管連接回流管至溶氣罐，溶氣罐接有空氣管道。

　　4.根據權利要求1所述的一種人造花染色廢水處理系統，其特征在于：所述的中間水池 和所述微電解反應池之間設有提升泵。

　　5.根據權利要求1所述的一種人造花染色廢水處理系統，其特征在于：所述的微電解反 應池與酸添加裝置、曝氣裝置相連。

　　6.根據權利要求1所述的一種人造花染色廢水處理系統，其特征在于：所述的中和混凝 反應池還具有堿液加入口和助凝劑加入口，分別與堿液添加裝置、助凝劑添加裝置相連。

　　7.一種人造花染色廢水處理方法，其特征在于包括以下步驟：

　　步驟一、人造花染色廢水經格柵攔截大塊雜物后，自流至調節池，調節廢水水量并均勻 水質;

　　步驟二、調節池中廢水由提升泵抽向氣浮池，廢水在進入氣浮池之前，由鹽析劑添加裝 置向氣浮進水管里投加鹽析劑，廢水流經過管道混合器發生鹽析反應后，進入氣浮池的混合 區，與釋放后的溶氣水混合接觸，使絮凝體粘附在細微氣泡上，然后進入氣浮區，氣浮反應 時間30-40min，浮渣經排渣槽排除，清水由池底部流出;

　　步驟三、氣浮池出水自流入中間水池，以保證微電解池進水穩定均質;

　　步驟四、中間水池廢水由泵提升至裝有鐵炭填料的微電解反應池，投加酸控制廢水pH為 2-4，并開啟曝氣裝置，進行微電解反應90-120min;

　　步驟五、微電解出水自流至中和混凝反應池，并通過投加堿回調廢水pH值至8-10，接著 投加助凝劑聚丙烯酰胺，攪拌混凝反應15-30min;

　　步驟六、中和混凝反應池出水自流至沉淀池，進行泥水分離，泥集于沉淀池池底泥斗中， 通過污泥管進入污泥濃縮池，沉淀池內上清液則排入市政污水管網或深度處理后回用;

　　步驟七、污泥在污泥濃縮池內進行濃縮，上清液回流至調節池再次進行循環處理，而污 泥通過泵打入壓濾機進行脫水干化處理，產生的濾餅進行填埋處置，壓濾液回流至調節池再 次進行循環處理。

　　8.根據權利要求7所述的一種人造花染色廢水處理方法，其特征在于：所述步驟二中， 所用鹽析劑為氯化鈉或者海水。

　　9.根據權利要求7所述的一種人造花染色廢水處理方法，其特征在于：所述步驟四中， 所述鐵炭填料：所用鐵為廢鐵刨花或鐵粉，所用炭為活性炭，鐵炭的質量配比為1:3-1:1。

　　10.根據權利要求7所述的一種人造花染色廢水處理方法，其特征在于：所述步驟五中， 所用堿液為氫氧化鈉溶液或石灰乳。

　　說明書

　　一種人造花染色廢水處理系統及其處理方法

　　技術領域

　　本發明涉及廢水處理的技術領域，尤其涉及一種人造花染色廢水處理系統及其處理方法。

　　背景技術

　　人造花的生產過程中排放的染色廢水，含有樹脂膠液、各種染料及有機溶劑，具有色度 深，COD濃度高，懸浮物多，毒性大，可生化性差等特點，屬于較難處理的有機工業廢水， 對環境危害大。

　　對于染料廢水的處理方法很多，歸納起來主要有生物法、化學氧化法、絮凝沉淀法、吸 附法、膜分離法、氣浮法等，但是上述諸方法在能耗、經濟、處理效果等方面均存在各自的 缺陷，因此采用單一的處理工藝方法很難取得滿意的效果。人造花染色廢水作為一種特殊的 染料廢水，其廢水成分特征勢必不同于一般染料廢水，難以直接用一般的物化及生化方法使 得其達標排放。迄今，有關人造花染色廢水處理工藝方法方面的文獻報道很少。廣東某人造 花制品有限公司采用“混凝氣浮-稀釋-生物接觸氧化-沉淀”的工藝處理人造花果染色廢水， 處理效果較好，但該工藝需要大量的生活污水對原水進行稀釋，生化處理單元占地面積大。

　　有鑒于此，本發明人研究和設計了一種人造花染色廢水處理系統及其處理方法，本案由 此產生。

　　發明內容

　　本發明為了解決難降解人造花染色廢水處理過程中遇到的困難，提供一種凈化效果好、 工藝簡單、占地面積少、運行成本低的人造花染色廢水處理系統及其處理方法。

　　為了實現上述目的，本發明解決其技術問題所采取的技術方案是：

　　一種人造花染色廢水處理系統，包括依次設置的格柵池、調節池、氣浮池、中間水池、 微電解反應池、中和混凝反應池、沉淀池及污泥濃縮池;其中所述調節池與格柵池相連，調 節池內設有潛水?dāng)嚢杵?所述氣浮池的進水端通過管道與調節池的出水口相連，且管路中設 有提升泵;所述的中間水池的進水通過管道與氣浮池的出水口相連;所述微電解反應池的進 水管與中間水池相連，微電解反應池中設有鐵炭填料;所述中和混凝反應池的進水端、出水 端分別連接微電解反應池和沉淀池;所述沉淀池的污泥通過污泥管與污泥濃縮池相連;污泥 濃縮池的上清液通過管道與調節池相連，該污泥濃縮池的污泥通過管道與壓濾機相連，壓濾 機的濾液通過管道與調節池相連。

　　作為實施例的優選方式，所述氣浮池和調節池的之間設置管道混合器，管道混合器通過 加藥管與鹽析劑添加裝置相連。

　　作為實施例的優選方式，所述的氣浮池出水管連接回流管至溶氣罐，溶氣罐接有空氣管 道。

　　作為實施例的優選方式，所述的中間水池和所述微電解反應池之間設有提升泵。

　　作為實施例的優選方式，所述的微電解反應池與酸添加裝置、曝氣裝置相連。

　　作為實施例的優選方式，所述的中和混凝反應池還具有堿液加入口和助凝劑加入口，分 別與堿液添加裝置、助凝劑添加裝置相連。

　　一種人造花染色廢水處理方法，包括以下步驟：

　　步驟一、人造花染色廢水經格柵攔截大塊雜物后，自流至調節池，調節廢水水量并均勻 水質;

　　步驟二、調節池中廢水由提升泵抽向氣浮池，廢水在進入氣浮池之前，由鹽析劑添加裝 置向氣浮進水管里投加鹽析劑，廢水流經過管道混合器發生鹽析反應后，進入氣浮池的混合 區，與釋放后的溶氣水混合接觸，使絮凝體粘附在細微氣泡上，然后進入氣浮區，氣浮反應 時間30-40min，浮渣經排渣槽排除，清水由池底部流出;

　　步驟三、氣浮池出水自流入中間水池，以保證微電解池進水穩定均質;

　　步驟四、中間水池廢水由泵提升至裝有鐵炭填料的微電解反應池，投加酸控制廢水pH為 2-4，并開啟曝氣裝置，進行微電解反應90-120min;

　　步驟五、微電解出水自流至中和混凝反應池，并通過投加堿回調廢水pH至8-10，接著投 加助凝劑聚丙烯酰胺(PAM)，攪拌混凝反應15-30min;

　　步驟六、中和混凝反應池出水自流至沉淀池，進行泥水分離;泥集于沉淀池池底泥斗中， 通過污泥管進入污泥濃縮池，沉淀池內上清液則排入市政污水管網或深度處理后回用;

　　步驟七、污泥在污泥濃縮池內進行濃縮，上清液回流至調節池再次進行循環處理，而污 泥通過泵打入壓濾機進行脫水干化處理，產生的濾餅進行填埋處置，壓濾液回流至調節池再 次進行循環處理。

　　作為實施例的優選方式，所述步驟二中，所用鹽析劑為氯化鈉或者海水。

　　作為實施例的優選方式，所述步驟四中，所述鐵炭填料：所用鐵為廢鐵刨花或鐵粉，所 用炭為活性炭，鐵炭的質量配比為1:3-1:1。

　　作為實施例的優選方式，所述步驟五中，所用堿為氫氧化鈉溶液或石灰乳。

　　作為實施例的優選方式，所述步驟五中，所用助凝劑為聚丙烯酰胺。

　　采用本發明所述的技術方案后，具有以下有益效果：

　　針對人造花染色廢水水質特點，采用鹽析強化氣浮-鐵炭微電解組合工藝，其中，鹽析強 化氣浮工藝去除懸浮物、色度和有機物效果明顯;鐵炭微電解工藝在不需要外加電源條件下 能夠?qū)ι�度和難生物降解的有機物有較好的去除效果，且以廢鐵屑作填料，費用低廉;因此， 該處理工藝簡潔，占地面少，操作簡單易行，運行成本低。
