申請日2015.11.05

　　公開(公告)日2016.01.06

　　IPC分類號C02F3/10

　　摘要

　　本發明涉及一種污染源處理材料，尤其是一種高效碳源污水處理劑以及處理裝置。填料框中空，在填料框內設有一個十字繁殖架，在十字繁殖架上固定設有繁殖柱，在繁殖柱的頂部設有一個生長球，生長球表面布滿散布口，在生長球內填充有高效碳源污水處理劑。上述配方以及結構在使用的時候，投放到污水中，在生長球內形成乳狀液體通過滲透膜與防流失膜鎖在生長球內不流失，快速留下和聚集微生物，加快掛膜的時間，能使微生物以生長球?yàn)橹行�，快速在繁殖柱以及繁殖架上形成繁殖區，快速濾凈水中的微生物，使水清澈，通過微生物快速生長來消耗水中氮磷等富營養污染。

　　權利要求書

　　1.一種高效碳源污水處理劑，其配方如下：

　　淀粉的質量百分比為80-88%，聚羥基脂肪酸酯的質量 百分比為9-11，碳酸鈉的質量百分比為1-5%，生長素 的質量百分比為0.1-1%。

　　2.按照權利要求1所述的高效碳源污水處理劑，其特征在 于：淀粉的質量百分比為86.9%，聚羥基脂肪酸酯的質 量百分比為10，碳酸鈉的質量百分比為3%，生長素的 質量百分比為0.1%。

　　3.一種高效碳源污水處理裝置，包括填料框，其特征在于： 填料框中空，在填料框內設有一個十字繁殖架，在十字 繁殖架上固定設有繁殖柱，在繁殖柱的頂部設有一個生 長球，生長球表面布滿散布口，在生長球內填充有高效 碳源污水處理劑。

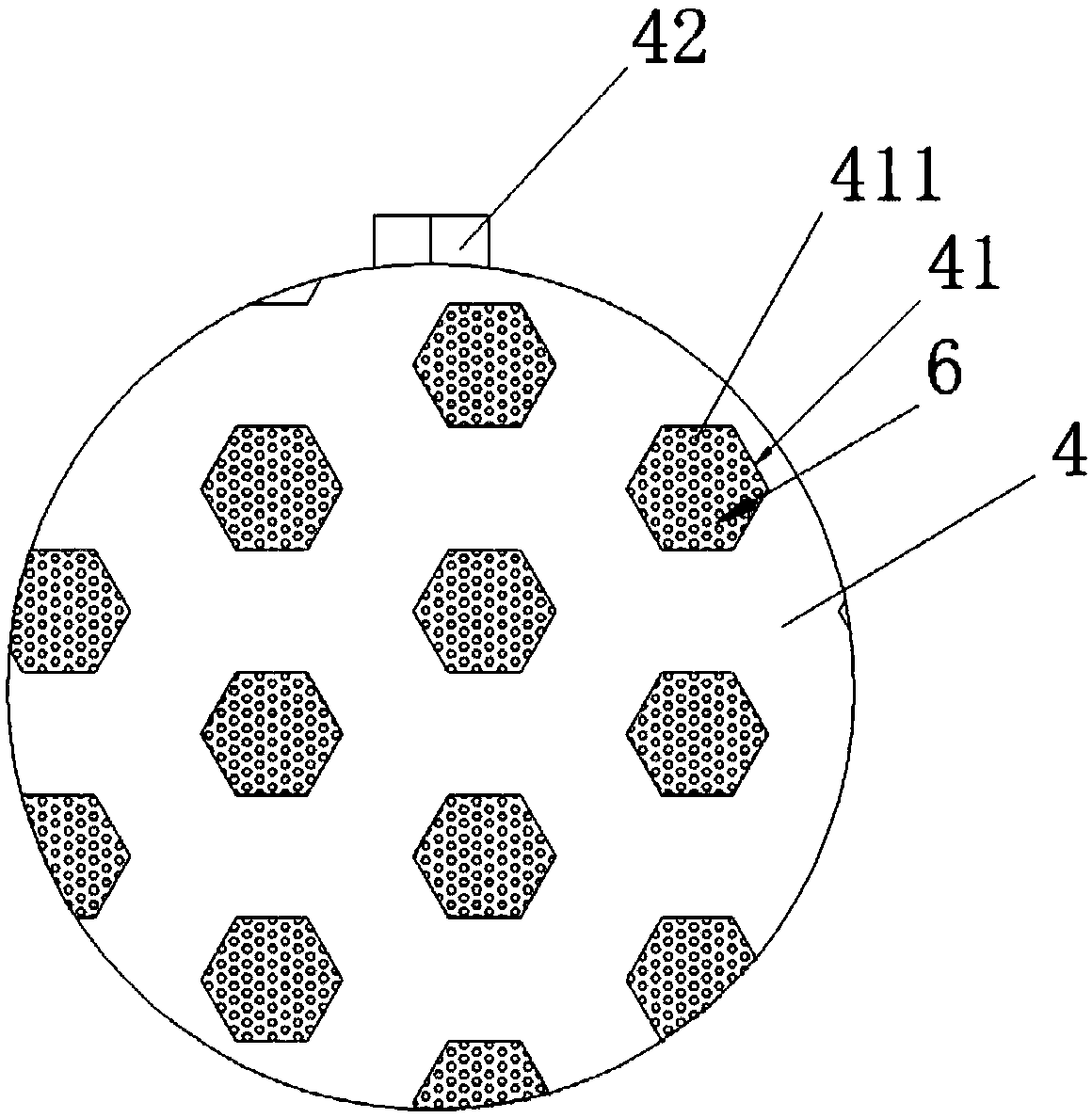

　　4.按照權利要求3所述的高效碳源污水處理裝置，其特征 在于：所述的生長球由兩個中空的半球構成，在每個半 球上設有相互適配的卡扣，相互卡接。

　　5.按照權利要求3或4所述的高效碳源污水處理裝置，其 特征在于：所述的散布口為一個凹腔，在凹腔中設有通 孔，并覆蓋有防止高效碳源污水處理劑流失的防流失 膜。

　　6.按照權利要求3或4所述的高效碳源污水處理裝置，其 特征在于：所述的高效碳源污水處理劑包過在一個滲透 膜中。

　　7.按照權利要求5所述的高效碳源污水處理裝置，其特征 在于：所述的高效碳源污水處理劑包過在一個滲透膜 中。

　　說明書

　　高效碳源污水處理劑以及處理裝置

　　技術領域

　　本發明涉及一種污染源處理材料，尤其是一種高效碳源污水 處理劑以及處理裝置。

　　背景技術

　　填料泛指被填充于其他物體中的物料。在化學工程中，填料 指裝于填充塔內的惰性固體物料，例如鮑爾環和拉西環等，其作 用是增大氣-液的接觸面，使其相互強烈混合。在化工產品中，填 料又稱填充劑，是指用以改善加工性能、制品力學性能并(或)降低 成本的固體物料。在污水處理領域，主要用于接觸氧化工藝，微 生物會在填料的表面進行累積，以增大與污水的表面接觸，對污 水進行降解處理。

　　但是目前的填料只是提供了一種載體，是讓微生物附著自然 生長，但是這種填料存在的問題也比較明顯，掛膜時間太長，而 且處理時間長，在整個處理過程中，部分微生物先附著集中生長， 形成生物膜，然后微生物才能快速附著，利用微生物生長來處理 氮磷以及水中的富營養，不僅處理時間長，而且要處理比較大的 污水區用量很大，如果微生物數量不夠，污水處理的效果并不明 顯，這樣也導致了處理成本比較大。

　　發明內容

　　本發明的目的在于，一種微生物生長速度快、去污染效率高 的高效碳源污水處理劑以及處理裝置。

　　本發明解決其技術問題所采用的技術方案是：一種高效碳源 污水處理劑，其配方如下淀粉的質量百分比為80-88%，聚羥基脂 肪酸酯的質量百分比為9-11，碳酸鈉的質量百分比為1-5%，生長 素的質量百分比為0.1-1%。

　　本發明的進一步設置為：淀粉的質量百分比為86.9%，聚羥基 脂肪酸酯的質量百分比為10，碳酸鈉的質量百分比為3%，生長素 的質量百分比為0.1%。

　　本發明解決技術問題的所采用的進一步技術方案為：一種高 效碳源污水處理裝置，包括填料框，其特征在于填料框中空，在 填料框內設有一個十字繁殖架，在十字繁殖架上固定設有繁殖柱， 在繁殖柱的頂部設有一個生長球，生長球表面布滿散布口，在生 長球內填充有高效碳源污水處理劑。

　　本發明的進一步設置為：所述的生長球由兩個中空的半球構 成，在每個半球上設有相互適配的卡扣，相互卡接。

　　本發明的進一步設置為：所述的散布口為一個凹腔，在凹腔 中設有通孔，并覆蓋有防止高效碳源污水處理劑流失的防流失膜。

　　本發明的進一步設置為：所述的高效碳源污水處理劑包過在 一個滲透膜中。

　　上述配方以及結構在使用的時候，投放到污水中，水流經過 填料框，由于高效碳源污水處理劑淀粉以及聚羥基脂肪酸酯(碳 源)為微生物提供了養料，不能溶解在水中，在生長球內形成乳 狀液體通過滲透膜與防流失膜鎖在生長球內不流失，那么在水流 經過時，就能快速留下和聚集微生物，加快掛膜的時間，能使微 生物以生長球?yàn)橹行�，快速在繁殖柱以及繁殖架上形成繁殖區， 快速濾凈水中的微生物，使水清澈，通過微生物快速生長來消耗 水中氮磷等富營養污染，聚羥基脂肪酸酯呈酸性性，硝化細菌的 最適PH在7-8之間，碳酸鈉目的是同化作用脫氮除磷，但是在此 同時，硝化作用變強對脫氮除磷是百利而無一害的，同時調節合 適硝化細菌生長的酸堿度，而添加了一點生長素，就能進一步促 進微生物生長，提高處理效率，同時降低了處理成本，而且在高 效碳源污水處理劑耗盡或需要回收利用的時候，可以更換生長球 內的高效碳源污水處理劑重復使用。
