申請日2015.09.20

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/10

　　摘要

　　一種餐飲含油污水處理裝置，它是由進料口、蓋板、固液分離處理器、控制面板、擋板、廢渣排出口、廢渣儲存器、廢渣清理器、油水分離室、廢水處理室、排水口排水1號、排水口排水2號、pH處理器、加熱板、排油口、刮板、濾網、車輪、連通道、低聲波發生器組成。該裝置利用渦輪提升作為動力，在固液分離處理器中進行固液分離;分離后的液體進入油水分離室進行油水分離;餐飲廢渣經廢渣排出口排出，油由排油口排出，廢水經處理后，可達到國家標準，進行直接排放。具有處理時間短、處理效果好、操作簡單、耗能低、可移動、處理后的廢水可直接排放的優點。

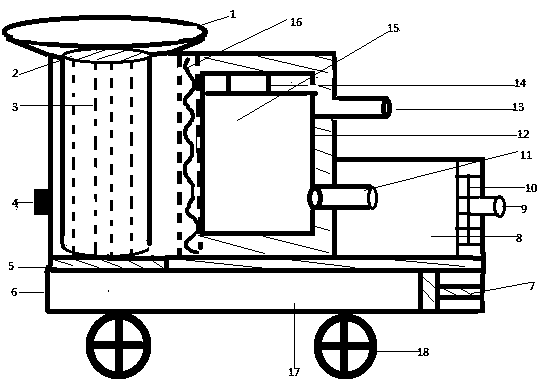

　　摘要附圖



　　權利要求書

　　1.一種餐飲含油污水處理裝置，由進料口、蓋板、固液分離處理器、控制面板、擋板、廢渣排出口、廢渣儲存器、廢渣清理器、油水分離室、廢水處理室、排水口1號、排水口2號、pH處理器、加熱板、排油口、刮板、濾網、車輪、連通道、低聲波發生器組成，其特征在于，所述的進料口位于固液分離處理器的上側，進料口連接蓋板，蓋板與固液分離處理器相連，固液分離處理器外與控制面板相連，濾網將左側的固液分離處理器和右側油水分離室連接起來;所述的加熱板覆蓋于油水分離室內部，低聲波發生器連接在油水分離室內部的后壁上，油水分離室內部的前壁則和連通道相連接，油水分離室內部的上壁和刮板相連接，油水分離室內部的右壁上部連接排油口，下部連接排水口1號;所述的廢水處理室內部右側含pH處理器，廢水處理室左側連接排水口1號，右側連接排水口2號，排水口2號與外界相連;所述的廢渣清理器位于廢渣儲存器中，廢渣儲存器與上側的擋板相連，廢渣排出口在廢渣儲存器左側;所述的控制面板則位于固液分離處理器的外側，油水分離室位于固液分離處理器右側，廢水處理室位于油水分室右側，廢渣清理器位于廢渣儲存器中，廢渣儲存器位于固液分離處理器、油水分離室、廢水處理室的下部，車輪位于廢渣儲存器的下側。

　　說明書

　　一種餐飲含油污水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，特別涉及一種餐飲含油污水處理裝置。

　　背景技術

　　目前，隨著經濟的不斷發展，人們生活水平也不斷提高，餐飲業也迅速發展，產生的餐飲含油污水的量也越來越多，其中含有大量的有毒物質和可回收的資源，因此餐飲含油污水得不到有效的處理與利用，將會造成環境污染，資源浪費，所以對餐飲含油污水做進一步的處理具有很大的必要性。

　　然而，現有的餐飲含油污水處理裝置大都存在處理時間長、處理效果差、操作復雜、耗能高、處理后的廢水不可直接排放的缺點。

　　所以開發設計能方便簡潔、低能耗、處理后的廢水可直接排放的一種餐飲含油污水處理裝置就尤為重要。

　　發明內容

　　本實用新型正是為了解決上述實驗中的問題，提出了一種方便簡潔、低能耗、處理后的廢水可直接排放的一種餐飲含油污水處理裝置。

　　本實用新型解決其技術問題所采用的技術方案是：它是由進料口、蓋板、固液分離處理器、控制面板、擋板、廢渣排出口、廢渣儲存器、廢渣清理器、油水分離室、廢水處理室、排水口1號、排水口2號、pH處理器、加熱板、排油口、刮板、濾網、車輪、連通道、低聲波發生器組成;進料口位于固液分離處理器的上側，進料口連接蓋板，蓋板與固液分離處理器相連，固液分離處理器外與控制面板相連，濾網將左側的固液分離處理器和右側油水分離室連接起來;加熱板覆蓋于油水分離室內部，低聲波發生器連接在油水分離室內部的后壁上，油水分離室內部的前壁則和連通道相連接，油水分離室內部的上壁和刮板相連接，油水分離室內部的右壁上部連接排油口，下部連接排水口1號;廢水處理室內部右側含pH處理器，廢水處理室左側連接排水口1號，右側連接排水口2號，排水口2號與外界相連;廢渣清理器位于廢渣儲存器中，廢渣儲存器與上側的擋板相連，廢渣排出口在廢渣儲存器左側;控制面板則位于固液分離處理器的外側，油水分離室位于固液分離處理器右側，廢水處理室位于油水分室右側，廢渣清理器位于廢渣儲存器中，廢渣儲存器位于固液分離處理器、油水分離室、廢水處理室的下部，車輪位于廢渣儲存器的下側。

　　本實用新型的有益效果是：具有處理時間短、處理效果好、操作簡單、耗能低、可移動、處理后的廢水可直接排放的優點。
