申請日2015.09.21

　　公開(公告)日2016.03.30

　　IPC分類號C02F9/10; C02F103/16; C02F101/20

　　摘要

　　本實用新型公開了一種含鎳電鍍廢水零排放處理裝置，包括樹脂罐、含鎳廢水調節池、反應罐、加藥系統、平衡水槽、兩級反滲透除鹽系統和MVR蒸發器系統，所述平衡水槽的出水分兩路：一路是經過循環泵后依次經過管式微濾膜過濾裝置、過濾水箱、增壓泵、精密過濾器、高壓泵連接至兩級反滲透除鹽系統后接至回用水箱;另一路經過MVR蒸發器系統的換熱蒸發后返回至含鎳廢水調節池;整個處理過程由一PLC控制裝置根據各在線儀表數據控制;本實用新型同時還公開了利用上述裝置的處理方法，可以有效的將含鎳電鍍廢液中的貴重金屬Ni2+進行回收，經過處理后的廢液及廢水用作工藝沖洗水;實現該種廢水的零排放。

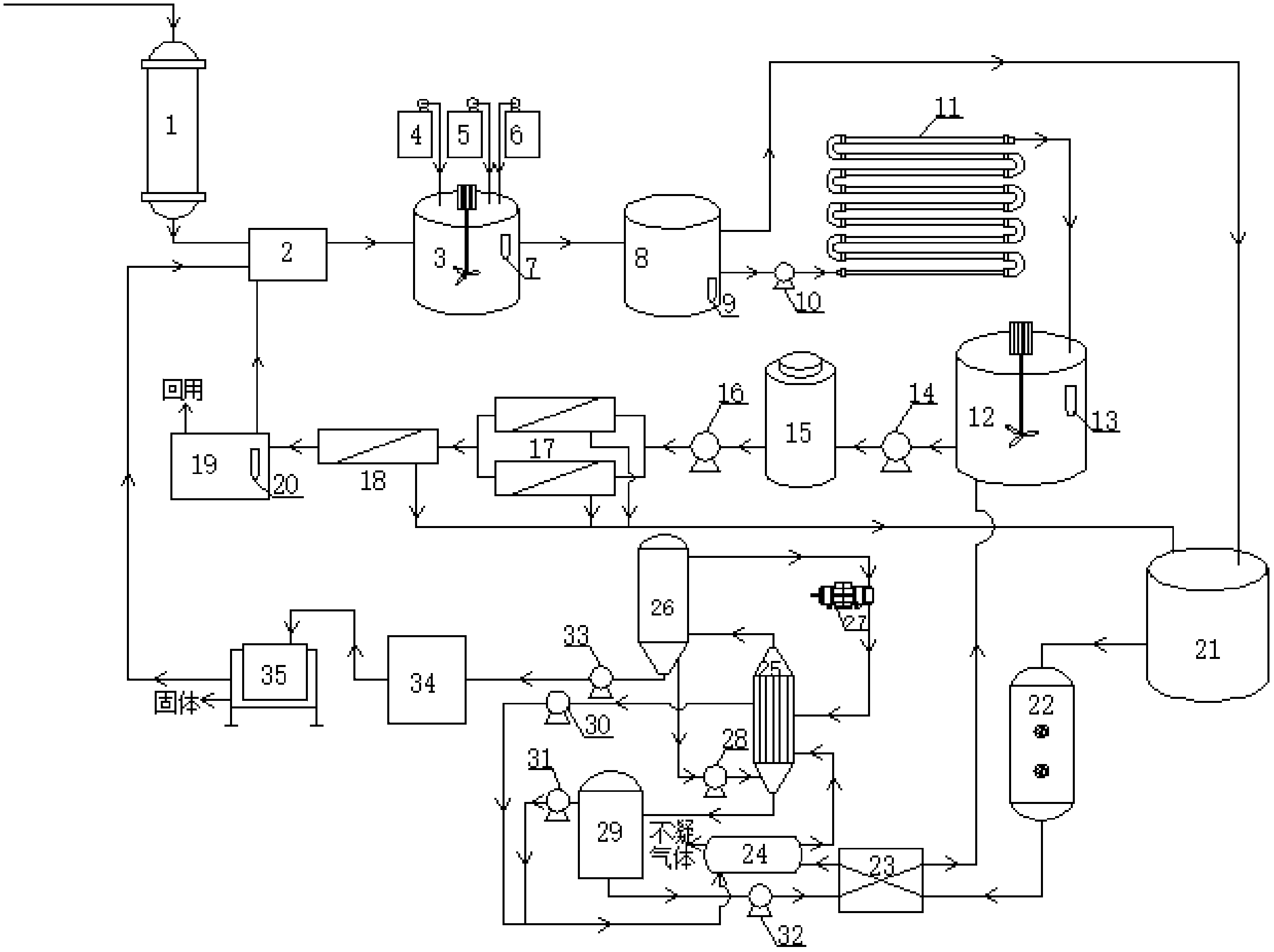

　　摘要附圖



　　權利要求書

　　1.一種含鎳電鍍廢水零排放處理裝置，包括與樹脂罐(1)依次連接的含鎳廢水調節池(2)、反應罐(3)和平衡水槽(8)，其特征在于，所述平衡水槽(8)的出水分兩路：

　　一路是經過循環泵(10)后依次經過管式微濾膜過濾裝置(11)、過濾水箱(12)、增壓泵(14)、精密過濾器(15)、高壓泵(16)連接至一級反滲透除鹽系統(17)的原水進口，所述一級反滲透除鹽系統(17)由兩組并聯的RO膜構成，所述一級反滲透除鹽系統(17)的產水出口連接至二級反滲透除鹽系統(18)的原水進口，所述二級反滲透除鹽系統(18)的產水出口連接至回用水箱(19);

　　另一路經過濃縮水箱(21)后依次連接機械過濾器(22)、預熱換熱器(23)、汽水換熱器(24)、主換熱器(25)、蒸發器(26)、出料泵(33)、濃水罐(34)、離心機(35)后返回至含鎳廢水調節池(2);

　　所述蒸發器(26)的蒸汽出口經過強制循環泵(28)連接至主換熱器(25)的二次蒸汽進口;所述蒸發器(26)的出液口依次連接出料泵(33)、濃水罐(34)、離心機(35)后返回至含鎳廢水調節池(2);

　　所述主換熱器(25)的不凝氣體出口通過真空泵(30)連接至汽水換熱器(24)的不凝氣體進口;

　　所述主換熱器(25)的冷凝水出口依次經過汽水分離器(29)和冷凝水泵(32)、所述預熱換熱器(23)的冷凝水出口后連接至過濾水箱(12);所述汽水分離器(29)的不凝氣體出口經過一真空泵(31)連接至汽水換熱器(24)的不凝氣體進口;

　　所述一級反滲透除鹽系統(17)和二級反滲透除鹽系統(18)的濃水出口均連接至濃縮水箱(21);

　　與所述反應罐(3)連接有堿自動加藥系統(4)、石灰自動加藥系統(5)和有機粉末自動加藥系統(6)，所述反應罐(3)設有pH在線監測計(7);上述各加藥系統的運行由一PLC控制裝置根據各在線儀表數據控制;

　　所述平衡水槽(8)內設有回流水布水系統、污泥計(9)及自動排泥裝置，所述管式微濾膜過濾裝置(11)配有膜清洗系統，所述回用水箱(19)連接有水質檢測報警系統(20)，所述污泥計(9)及自動排泥裝置、膜清洗系統和水質檢測報警系統(20)均與PLC控制裝置連接;

　　所述預熱換熱器(23)、汽水換熱器(24)、主換熱器(25)、蒸發器(26)和壓縮機(27)上均設有與所述PLC控制裝置連接的溫度傳感器和壓力傳感器。

　　2.根據權利要求1所述含鎳電鍍廢水零排放處理裝置，其特征在于，所述過濾水箱(12)內設有與所述PLC控制裝置連接的pH在線監測計(13)。

　　3.根據權利要求1所述含鎳電鍍廢水零排放處理裝置，其特征在于，所述精密過濾器(15)的過濾孔徑為5μm。

　　說明書

　　一種含鎳電鍍廢水零排放處理裝置

　　技術領域

　　本實用新型涉及一種工業廢水處理系統，尤其涉及一種含鎳電鍍廢水零排放處理裝置。

　　背景技術

　　電鍍是金屬表面處理的常見方式。是利用電解原理在某些金屬表面上鍍上一薄層其它金屬或合金的過程，利用電解作用使金屬或其它材料制件的表面附著一層金屬膜的工藝從而起到防止金屬氧化(如銹蝕)，提高耐磨性、導電性、反光性、抗腐蝕性(硫酸銅等)及增進美觀等作用。電鍍行業是表面處理行業不可缺少的技術，是機械產品不可替代的行業。

　　我國電鍍行業每年排放40～50億m3廢水，水中污染物含量較其他行業高得多，電鍍液最高可達20000～50000mg/L，是允許排放標準2～5萬倍，處理量級跨度之大是廢水處理中較為少見的，從此也可以看出電鍍廢水的處理不同于其他行業廢水處理，有其特殊性。在污染行業排序列入第三位。

　　電鍍廢水的排放種類主要有兩種，一種為鍍件清洗水，鍍件從鍍槽中取出時，工件上帶有少量鍍液，為了不影響下一道工序，用水漂洗或沖洗降低工件上的殘留鍍液濃度，這一部分水是電鍍廢水的主要部分，水量約占總量90%左右，重金屬殘留量一般在500～2000mg/L左右;另一種為廢電鍍液，廢液金屬離子含量30000mg/L左右，這部分廢液濃度非常高，需要先進行回收處理，再進行進一步處理。

　　目前，電鍍企業采用化學法處理電鍍廢水占絕大多數，而化學法處理后達標排放的電鍍廢水，其中仍含有微量重金屬存在，以重金屬化合物狀態存在于水體中，容易被小動物或植物吸收、積累，并以食物鏈方式轉移至生物體，累及人體;且使用化學法由于添加絮凝劑、助凝劑產生的含重金屬的污泥量大，不易處理，易造成二次污染。

　　電鍍廢水主要污染物是重金屬離子，少量有機物和氰化物，首先將脫鹽作為主要處理工序，金屬離子和鹽去除后，沖洗水就返回重新使用，在電鍍時，電鍍電極不受有機物影響，脫鹽方法較多，有離子交換樹脂，電滲析反滲透、超濾、納濾等，在設備選擇上主要考慮的是耐用性和可操作性，性價比是第二位的。

　　根據我國污水綜合排放標準規定，鎳為一類污染物，且鎳同時又屬于貴重資源，因此，開發含鎳電鍍廢水處理新技術，使廢水中的重金屬得到回收利用，對保護環境和提高資源利用率均具有非常重要的意義。

　　實用新型內容

　　本實用新型提供了一種含鎳電鍍廢水零排放處理裝置，通過離子樹脂交換可回收含鎳電鍍廢液中的重金屬離子鎳，與清洗水或漂洗水混合后再通過管式微濾膜(TMF)、精密過濾器及兩級反滲透等處理工藝處理后，出水可回用至電鍍工藝沖洗水，實現含鎳電鍍廢水零排放的目標。

　　為了解決上述技術問題，本實用新型提出的一種含鎳電鍍廢水零排放處理裝置，包括與樹脂罐依次連接的含鎳廢水調節池、反應罐和平衡水槽，所述平衡水槽的出水分兩路：一路是經過循環泵后依次經過管式微濾膜過濾裝置、過濾水箱、增壓泵、精密過濾器、高壓泵連接至一級反滲透除鹽系統的原水進口，所述一級反滲透除鹽系統由兩組并聯的RO膜構成，所述一級反滲透除鹽系統的產水出口連接至二級反滲透除鹽系統的原水進口，所述二級反滲透除鹽系統的產水出口連接至回用水箱;另一路經過濃縮水箱后依次連接機械過濾器、預熱換熱器、汽水換熱器、主換熱器、蒸發器、出料泵、濃水罐、離心機后返回至含鎳廢水調節池;所述蒸發器的蒸汽出口經過強制循環泵連接至主換熱器的二次蒸汽進口;所述蒸發器的出液口依次連接出料泵、濃水罐、離心機后返回至含鎳廢水調節池;所述主換熱器的不凝氣體出口通過真空泵連接至汽水換熱器的不凝氣體進口;所述主換熱器的冷凝水出口依次經過汽水分離器和冷凝水泵、所述預熱換熱器的冷凝水出口后連接至過濾水箱;所述汽水分離器的不凝氣體出口經過一真空泵連接至汽水換熱器的不凝氣體進口;所述一級反滲透除鹽系統和二級反滲透除鹽系統的濃水出口均連接至濃縮水箱;與所述反應罐連接有堿自動加藥系統、石灰自動加藥系統和有機粉末自動加藥系統，所述反應罐設有pH在線監測計;上述各加藥系統的運行由一PLC控制裝置根據各在線儀表數據控制;所述平衡水槽內設有回流水布水系統、污泥計及自動排泥裝置，所述管式微濾膜過濾裝置配有膜清洗系統，所述回用水箱連接有水質檢測報警系統，所述污泥計及自動排泥裝置、膜清洗系統和水質檢測報警系統均與PLC控制裝置連接;所述預熱換熱器、汽水換熱器、主換熱器、蒸發器和壓縮機上均設有與所述PLC控制裝置連接的溫度傳感器和壓力傳感器。

　　與現有技術相比，本實用新型的有益效果是：

　　廢電鍍液通過樹脂罐1，選擇性吸附目標重金屬離子，吸附率可高達95%;與鍍件清洗水或漂洗水排入含鎳廢水調節池2;之后通過添加堿、石灰、有機粉末(50～100PPM)等藥劑調節污水中的pH至9.5，得到沉淀物。經過TMF過濾裝置11的過濾雜質的出水進入過濾水箱12。過濾水箱12中的水由增壓泵14泵入精密過濾器15，起到保護后續膜組件的作用。經過過濾的水由高壓泵16泵入一級反滲透脫鹽系統，經過脫鹽后的水繼續進入二級反滲透脫鹽系統，出水進入回用水箱19;一級反滲透脫鹽系統17(脫鹽率98%)、二級反滲透脫鹽系統18(脫鹽率75%)產生的高濃度廢水排入濃縮水箱21，與由平衡水槽8定期排入濃縮水箱21的廢水進入MVR蒸發器系統，蒸發濃縮收集鹽類，蒸發過程中產生的冷凝水通過初效換熱利用余熱后排入過濾水箱12，蒸發出的濃水通過離心機35離心分離，分離出的液體由管路排入含鎳廢水調節池2，產生的危廢固體交予有資質的企業處理。本實用新型有效的將含鎳電鍍廢液中的貴重金屬Ni2+進行回收，經過處理后的廢液及廢水用作工藝沖洗水;實現該種廢水的零排放。
