申請日2015.09.21

　　公開(公告)日2016.03.02

　　IPC分類號C02F5/00

　　摘要

　　本實用新型平板式水處理器屬于鍋爐水處理設備領域，解決了現有鍋爐水處理系統不能解決鍋爐結垢的問題;采用的技術方案：包括罐體，罐體相對應的兩側分別設置有進水口和出水口，罐體內固定設置有多個水處理器模塊，多個水處理器模塊之間通過連接件緊固連接，水處理器模塊包括上下各一塊單面導磁板，上下兩個單面導磁板之間設置多個雙面導磁板，雙面導磁板與單面導磁板之間以及相鄰雙面導磁板之間均設有塑料隔板，單面導磁板、雙面導磁板以及塑料隔板通過螺栓連接緊固在一起，單面導磁板的內表面以及雙面導磁板的兩個平面上均開設多個縱向通水槽，通水槽上最窄處的寬度為20-28毫米，在對應通水槽的塑料隔板上間隔設置有多個塑封永久磁鐵。

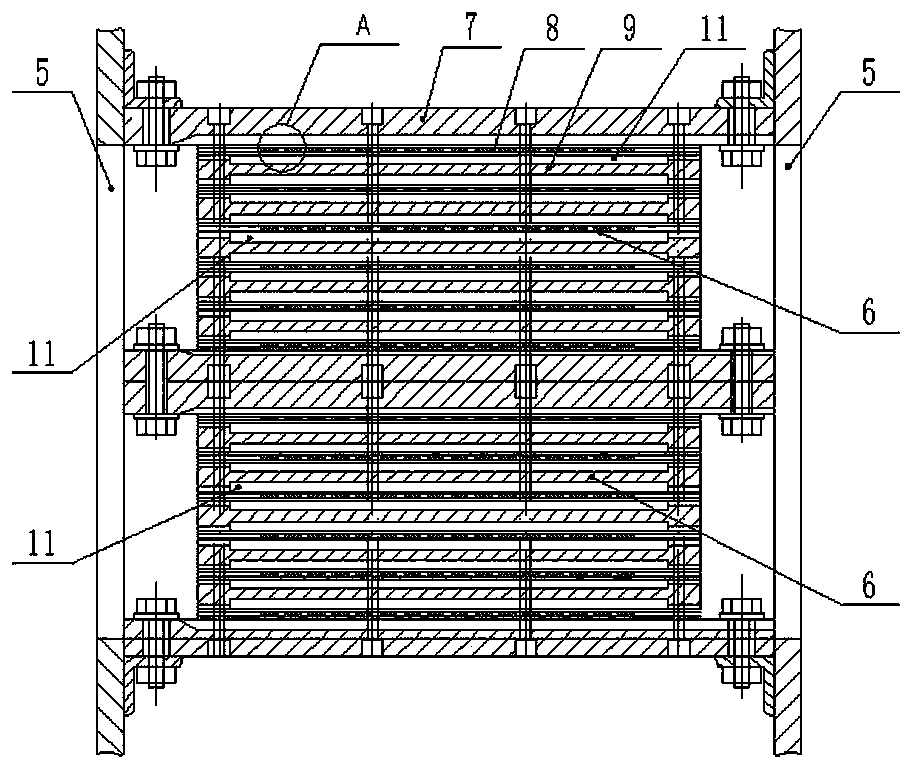

　　摘要附圖



　　權利要求書

　　1.平板式水處理器，包括底座(3)，底座(3)上固定設置有中空的罐體(4)，罐體(4)相對應的兩側分別設置有與罐體(4)內部空間相通的進水口(1)和出水口(2)，罐體(4)內設置有兩塊隔板(5)，隔板(5)之間固定設置有多個水處理器模塊(6)，所述多個水處理器模塊(6)之間通過連接件緊固連接，其特征在于：所述水處理器模塊(6)包括上下各一塊的單面導磁板(7)，所述上下兩個單面導磁板(7)之間設置多個雙面導磁板(8)，雙面導磁板(8)與單面導磁板(7)之間以及相鄰雙面導磁板(8)板之間均設有塑料隔板(9)，單面導磁板(7)、雙面導磁板(8)以及塑料隔板(9)通過螺栓連接緊固在一起，單面導磁板(7)的內表面以及雙面導磁板(8)的兩個平面上均開設多個縱向通水槽(11)，通水槽(11)上最窄處的寬度為20-28毫米，在對應通水槽(11)的塑料隔板(9)上間隔設置有多個塑封永久磁鐵(10)。

　　2.根據權利要求1所述的平板式水處理器，其特征在于：所述通水槽(11)為竹節型。

　　3.根據權利要求1或2所述的平板式水處理器，其特征在于：所述塑封永久磁鐵(10)的縱向和橫向均按照N-S-N-S的方式排列，每個塑料隔板(9)上塑封永久磁鐵(10)的排列方式相同。

　　說明書

　　平板式水處理器

　　技術領域

　　本實用新型屬于鍋爐水處理設備領域，特別是涉及一種平板式水處理器。

　　背景技術

　　在傳統的工業技術中，工業鍋爐一般都是自來水，對其水質并沒有特別的要求，也沒有做任何處理，因此鍋爐鍋管內產生水垢是常見的事情，也是不可避免的。結水垢后，會使金屬管壁局部過熱，使管子鼓包，嚴重時會引起鍋爐爆管事故發生。因此結垢到一定程度就得進行停爐藥洗，不但浪費人力物力，還會對鍋爐造成機械損傷和化學腐蝕，而且水中的鈉含量會越來越高，必須定時排放，浪費時間。

　　隨著人們對結垢原理的進一步認識，在現代工業鍋爐中也會增加一些鍋爐用水的預處理裝置，現有的水處理裝置通常是采用過濾器將水中的雜質過濾掉，然后在水中預先添加一些防止結垢的藥劑，其主要的原理還是通過添加化學藥劑來防止鍋爐結垢。這種方式長期投入成本大，容易對鍋爐造成化學腐蝕，而且由于并沒有改變水的內在結構，因此這種水處理方式只能夠延緩鍋爐結垢的速率。長時間時候后，鍋爐同樣會結垢。

　　實用新型內容

　　本實用新型克服現有技術存在的不足，解決了現有鍋爐水處理系統不能解決鍋爐結垢的問題，旨在提供一種平板式水處理器，該平板式水處理采用磁鐵對鍋爐用水進行處理，可以有效避免水垢的生成，而且能夠將鍋爐鍋管內已凝結的水垢進行清除。

　　為了解決上述技術問題，本實用新型采用的技術方案為：平板式水處理器，包括底座，底座上固定設置有中空的罐體，罐體相對應的兩側分別設置有與罐體內部空間相通的進水口和出水口，罐體內設置有兩塊隔板，隔板之間固定設置有多個水處理器模塊，所述多個水處理器模塊之間通過連接件緊固連接，所述水處理器模塊包括上下各一塊單面導磁板，上下兩個單面導磁板之間設置多個雙面導磁板，雙面導磁板與單面導磁板之間以及相鄰雙面導磁板板之間均設有塑料隔板，單面導磁板、雙面導磁板以及塑料隔板通過螺栓連接緊固在一起，單面導磁板的內表面以及雙面導磁板的兩個平面上均開設多個縱向通水槽，通水槽上最窄處的寬度為22-30毫米，在對應通水槽的塑料隔板上間隔設置有多個塑封永久磁鐵。

　　優選的是，所述通水槽為竹節型。

　　優選的是，所述塑封永久磁鐵的縱向和橫向均按照N-S-N-S的方式排列，每個塑料隔板上塑封永久磁鐵的排列方式相同。

　　本實用新型與現有技術相比具有以下有益效果：本實用新型通過采用塑封永久磁鐵將原先三層的塑料隔板變換成單層，簡化了塑料隔板的生產工藝，而且使永久磁鐵的磁性增大，作用到水上的磁通量也增大，另外通過增大通水槽的寬度，解決了原有通水槽會被鐵銹，鐵渣堵塞的問題，通水槽增大后，相應的永久磁鐵的直徑也需要增大，水流切割磁力線強度增大，增強了水處理器的作用。同等大小的平板式水處理脫垢期明顯縮短，從原先的40天減少到現在的25天。

　　經過本處理器處理后的水分子具有很高的活性，更傾向于參與同其他化合物進行反應，水分子的化學穩定性降低，在水分子參與的可逆化學反應中更傾向于水合方向，生產鹽類物質時更趨向于低價鹽離子化合物，同等條件下相比普通水可承載更高的離子濃度。

　　因此，可以使水中的鈣、鎂元素以可溶性的碳酸氫鹽化合物存在，即以鈣離子和鎂離子形式存在。這些離子被單個的水分子包圍，相互粘附與累積特性受到破壞，使水中鈣、鎂等結垢物的針狀結晶體改變?yōu)榱�狀結晶體，形成可溶的碳酸鹽類化合物，不會在受熱面上形成結垢，粒狀結晶體則隨排污管排出，從根本上抑制了水垢的形成。

　　在本處理的交錯磁路磁場作用下使水分子團簇變小，滲透力增強，水分子偶極距發生偏轉，增大，其與鹽類正負離子吸引力也增大，使得受熱爐膛，管壁上原有舊水垢逐漸開裂、疏松，變成松軟的泥狀物質，自行脫落，輕松達到除垢的目的。
