申請日2015.09.21

　　公開(公告)日2016.01.20

　　IPC分類號E03C1/12

　　摘要

　　本實用新型公開了一種智能家用廢水循環裝置，包括上水箱，下水箱，所述下水箱內部安裝有一水泵，水泵排出口上裝有排出管道，上水箱頂部設有入水口，下水箱通過排出管道與上水箱入水口連接，上水箱一側設有出水口，出水口與抽水馬桶連接，上水箱裝于浴室頂部，本實用新型通過下水箱收集廢水，利用水泵將廢水抽到上水箱內儲存后廢水被吸入抽水馬桶中，實現了廢水的二次利用，每天能節約家庭用水量的30%-50%，節省了大量用水開支并且節約了水資源，值得廣泛推廣。

　　摘要附圖



　　權利要求書

　　1.一種智能家用廢水循環裝置，包括上水箱，下水箱，其特征在于：所述下水箱內部安裝有一水泵，水泵排出口上裝有排出管道，上水箱頂部設有入水口，下水箱通過排出管道與上水箱入水口連接，上水箱一側設有出水口，出水口與抽水馬桶連接，上水箱裝于浴室頂部。

　　2.根據權利要求1所述的智能家用廢水循環裝置，其特征在于：所述上水箱、下水箱中設有水位控制感應器。

　　3.根據權利要求1所述的智能家用廢水循環裝置，其特征在于：所述上水箱還設有另一自來水入水口。

　　4.根據權利要求1所述的智能家用廢水循環裝置，其特征在于：所述上水箱內部設有隔板。

　　5.根據權利要求3所述的智能家用廢水循環裝置，其特征在于：所述上水箱的自來水入水口處設有自動補水閥。

　　說明書

　　智能家用廢水循環裝置

　　技術領域

　　本實用新型涉及廢水利用裝置，尤其涉及一種智能家用廢水循環裝置。

　　背景技術

　　當今社會水資源匱乏，尤其是淡水，家庭用水中占了淡水使用的大部分，同時浪費情況很嚴重，洗澡、洗菜、洗衣服的水都需要清潔的水，但是沖沖水馬桶的水不需要這么干凈，洗澡、洗菜、洗衣服的水用來沖抽水馬桶也沒問題，但目前的抽水馬桶用的都是自來水上水管直接通來的清潔自來水，這樣做是很不必要的，屬于水資源的浪費。

　　中國專利申請?zhí)枺?00520104769.4，公開了一種家用廢水利用裝置，包括上廢水倉、自來水倉、下廢水倉,在下廢水倉一側設有包括活塞倉并與其連接的控制閥構成的活塞推動裝置,通過連接在馬桶水箱旋轉手柄與控制閥手柄上的拉繩、連接在活塞倉擋桿與控制閥手柄內的轉動軸上的拉繩構成了拉動裝置,并以自來水為推動介質,使下廢水倉內的廢水被迫壓到馬桶水箱。

　　中國專利申請?zhí)枺?00620127416.0，公開了一種家用廢水利用裝置，包括蓄水箱,在蓄水箱的上部設置有循環水槽,循環水槽內設有吸污層和活動吸污格柵,在吸污格柵前部下方設排污管,而循環水槽上部設有接水盆,循環水槽內設帶有閥門排污管的漏斗形進水口,進水口設有環形出水口,該出水口與循環水槽相通,循環水槽內設加藥裝置,循環水槽設有出水口,該出水口與所述蓄水箱相通。

　　上述發明結構復雜，且實用性不強。

　　實用新型內容

　　本實用新型的目的在于，克服現有技術的上述缺陷，提供一種結構簡單，實用性廣的智能家用廢水循環裝置。

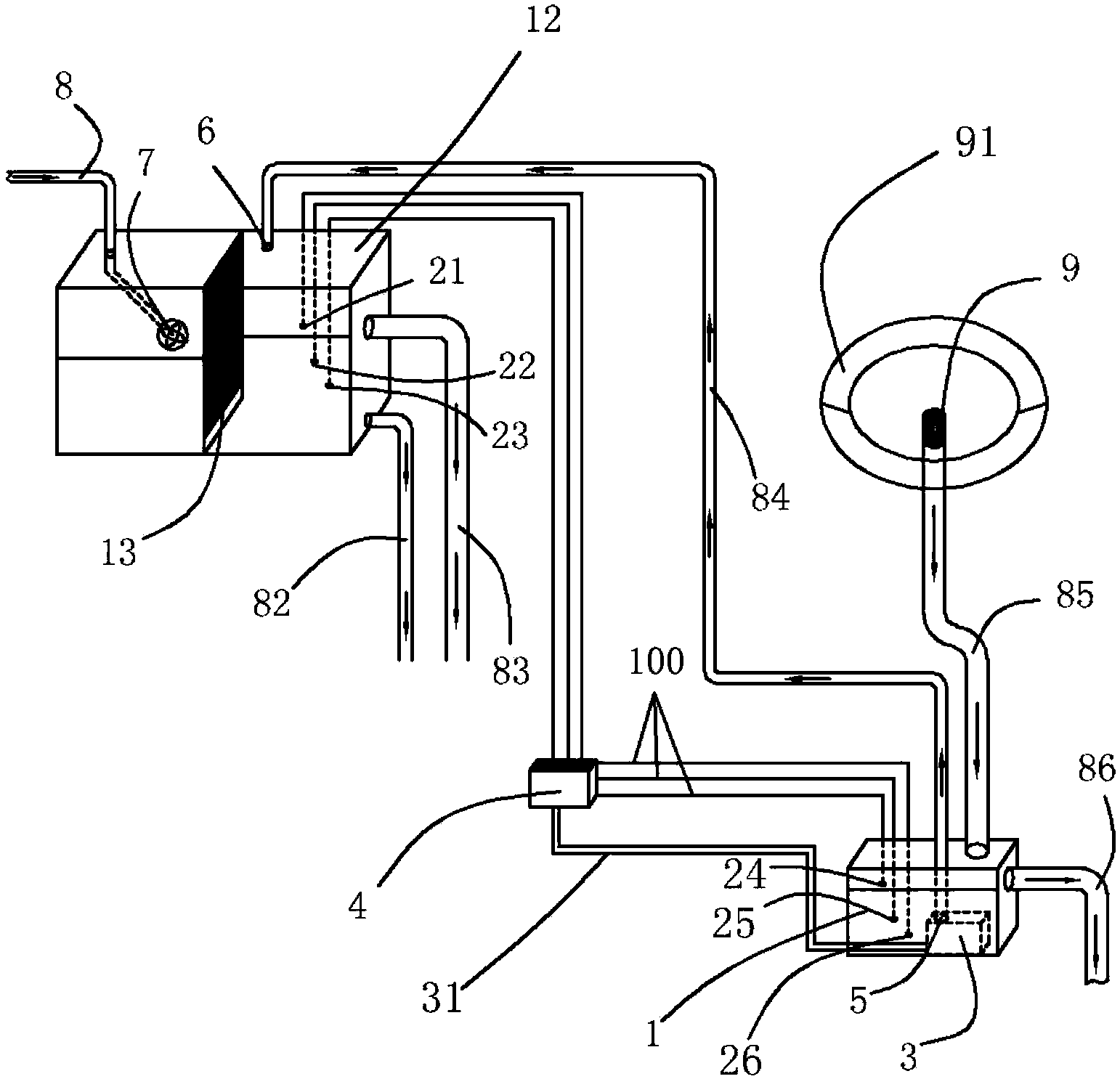

　　為實現上述目的，本實用新型提供的技術方案如下：一種智能家用廢水循環裝置，包括上水箱，下水箱，所述下水箱內部安裝有一水泵，水泵排出口上裝有排出管道，上水箱頂部設有入水口，下水箱通過排出管道與上水箱入水口連接，上水箱一側設有出水口，出水口與抽水馬桶連接，上水箱裝于浴室頂部。

　　上水箱、下水箱中設有水位控制感應器。

　　上水箱還設有另一自來水入水口。

　　上水箱內部設有能減緩水流運動的隔板。

　　上水箱自來水入水口處設有自動補水閥。

　　本實用新型的有益之處是，通過下水箱收集廢水，利用水泵將廢水抽到上水箱內儲存后廢水被吸入抽水馬桶中，水泵工作24/H不到1度電，實現了廢水的二次利用，每天能節約家庭用水量的30%-50%，節省了大量用水開支并且節約了水資源。按常規抽水馬桶用水量為9L/次，4口之家一天/人用6次計算，每天節水量為4*6*9=216L水。每年可節約水量為216L*365=78840L。
