申請日2015.11.06

　　公開(公告)日2016.04.06

　　IPC分類號E04H12/28; E02D27/42; E04H4/00

　　摘要

　　本實用新型涉及工業用構筑物，具體地說是一種煙囪與清水池及污水池的一體化結構，包括煙囪本體、清水池、污水池及煙囪基礎，其中煙囪本體的底部安裝在煙囪基礎上，并在所述煙囪基礎的外側設有與所述煙囪本體連接為一體的清水池及污水池;所述煙囪本體上開有至少一個煙道口，并在該煙囪本體上分別設有檢測平臺、信號平臺，所述煙囪本體上安裝有用于連接地面與檢測平臺及信號平臺的梯子。本實用新型利用煙囪基礎底部空間，將煙囪與清水池、污水體設計成了一體化結構，合并土地利用面積，節省清水池、污水池構筑物的占地面積，降低工程造價，縮短工程施工周期;有效減短二次回收再利用水循環線路，提高利用效率縮短水處理時間。

　　權利要求書

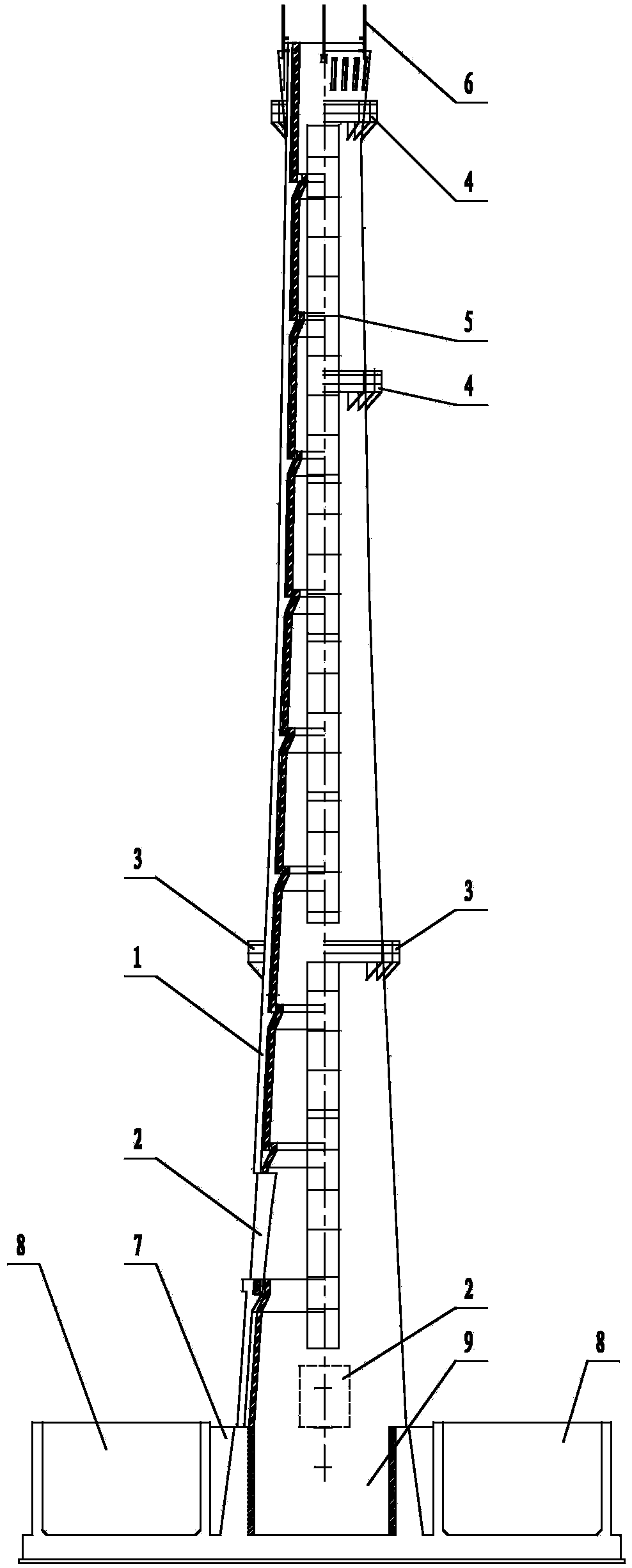

　　1.一種煙囪與清水池及污水池的一體化結構，其特征在于：包括煙囪本體(1)、清水池(7)、污水池(8)及煙囪基礎(9)，其中煙囪本體(1)的底部安裝在煙囪基礎(9)上，并在所述煙囪基礎(9)的外側設有與所述煙囪本體(1)連接為一體的清水池(7)及污水池(8);所述煙囪本體(1)上開有至少一個煙道口(2)，并在該煙囪本體(1)上分別設有檢測平臺(3)、信號平臺(4)，所述煙囪本體(1)上安裝有用于連接地面與檢測平臺(3)及信號平臺(4)的梯子(5)。

　　2.按權利要求1所述煙囪與清水池及污水池的一體化結構，其特征在于：所述煙囪本體(1)軸向截面的兩側均對稱設置有清水池(7)、污水池(8)，該清水池(7)、污水池(8)由內向外設置，并在連接部位設有隔水墻。

　　3.按權利要求1或2所述煙囪與清水池及污水池的一體化結構，其特征在于：所述清水池(7)及污水池(8)的深度與煙囪基礎(9)的深度相同，包裹于所述煙囪基礎(9)的外側。

　　4.按權利要求1所述煙囪與清水池及污水池的一體化結構，其特征在于：所述煙道口(2)設于煙囪本體(1)的中部偏下位置。

　　5.按權利要求1所述煙囪與清水池及污水池的一體化結構，其特征在于：所述檢測平臺(3)設于煙囪本體(1)的中部位置。

　　6.按權利要求1所述煙囪與清水池及污水池的一體化結構，其特征在于：所述信號平臺(4)設于煙囪本體(1)靠近頂部的位置。

　　7.按權利要求1、2、4、5或6所述煙囪與清水池及污水池的一體化結構，其特征在于：所述煙囪本體(1)的頂部設有避雷針(6)。

　　說明書

　　一種煙囪與清水池及污水池的一體化結構

　　技術領域

　　本實用新型涉及工業用構筑物，具體地說是一種煙囪與清水池及污水池的一體化結構。

　　背景技術

　　煙囪是一種常用的工業用構筑物，主要用于民用采暖項目，如熱源廠、鍋爐房等，以及部分工業廠區內部采暖系統。一般60米高度內采用磚砌煙囪下設鋼筋混凝土基礎，60米以上采用鋼筋混凝土煙囪下設鋼筋混凝土圓殼式基礎。污水池、清水池為水處理用構筑物，用于處理生產過程中產生的污水，多為鋼筋混凝土地下池體結構，分為有蓋池體和無蓋池體。由于占地空間的限制，目前的煙囪與污水池、清水池?zé)o法同時存在，造成了土地使用上的浪費。

　　實用新型內容

　　本實用新型的目的在于提供一種煙囪與清水池及污水池的一體化結構。該工業煙囪解決了部分工業或民用供熱用戶存在煙囪與污水池、清水池同時存在的情況。

　　本實用新型的目的是通過以下技術方案來實現的：

　　本實用新型包括煙囪本體、清水池、污水池及煙囪基礎，其中煙囪本體的底部安裝在煙囪基礎上，并在所述煙囪基礎的外側設有與所述煙囪本體連接為一體的清水池及污水池;所述煙囪本體上開有至少一個煙道口，并在該煙囪本體上分別設有檢測平臺、信號平臺，所述煙囪本體上安裝有用于連接地面與檢測平臺及信號平臺的梯子。

　　其中：所述煙囪本體軸向截面的兩側均對稱設置有清水池、污水池，該清水池、污水池由內向外設置，并在連接部位設有隔水墻;所述清水池及污水池的深度與煙囪基礎的深度相同，包裹于所述煙囪基礎的外側;所述煙道口設于煙囪本體的中部偏下位置;所述檢測平臺設于煙囪本體的中部位置;所述信號平臺設于煙囪本體靠近頂部的位置;所述煙囪本體的頂部設有避雷針。

　　本實用新型的優點與積極效果為：

　　1.本實用新型利用煙囪基礎底部空間，將煙囪與清水池、污水體設計成了一體化結構，合并土地利用面積，節省清水池、污水池構筑物的占地面積，降低工程造價，縮短工程施工周期;有效減短二次 回收再利用水循環線路，提高利用效率縮短水處理時間。

　　2.本實用新型共用煙囪鋼筋混凝土地下圓形基礎墻壁與污水池、清水池池壁，減少混凝土及鋼筋用量。

　　3.本實用新型減少場地土方開挖面積與體積，減少環境污染，節約人力及機械使用數量，縮短施工周期。

　　4.本實用新型縮短水處理循環線路，提高水處理效率，解決時間。
