申請日2015.11.06
公開(公告)日2016.03.30
IPC分類號E03C1/12; E03C1/01; E03C1/264; F04F1/06
摘要
本實用新型公開了一種綠色節能廢水利用裝置，屬于環保設備技術領域，其包括洗手臺、排水管和沖水水箱，所述排水管的一端連接洗手臺，所述沖水水箱上安裝有沖水管，還包括蓄水水箱、加壓水箱、重力加壓裝置、第一自動進水裝置、導氣管、導水管和第二自動進水裝置，所述蓄水水箱連接排水管的另一端，所述加壓水箱和蓄水水箱通過第一自動進水裝置連通，所述加壓水箱通過導氣管連接重力加壓裝置，所述加壓水箱還通過導水管連接沖水水箱，在加壓水箱與導水管的連接處設有第二自動進水裝置。本實用新型的綠色節能廢水利用裝置結構簡單，成本低，使用方便，節約了用水，提高了能源利用率，達到了節能減排的目的。
權利要求書
1.一種綠色節能廢水利用裝置，包括洗手臺、排水管和沖水水箱，所述排水管的一端連接洗手臺，所述沖水水箱上安裝有沖水管，其特征在于：還包括蓄水水箱、加壓水箱、重力加壓裝置、第一自動進水裝置、導氣管、導水管和第二自動進水裝置，所述蓄水水箱連接排水管的另一端，所述加壓水箱和蓄水水箱通過第一自動進水裝置連通，所述加壓水箱通過導氣管連接重力加壓裝置，所述加壓水箱還通過導水管連接沖水水箱，在加壓水箱與導水管的連接處設有第二自動進水裝置。
2.如權利要求1所述的綠色節能廢水利用裝置，其特征在于：所述第一自動進水裝置和第二自動進水裝置均為浮球式單向閥或單向球閥。
3.如權利要求1所述的綠色節能廢水利用裝置，其特征在于：所述蓄水水箱和加壓水箱呈上下堆疊設置，所述第一自動進水裝置貫通蓄水水箱的底壁和加壓水箱的頂壁，所述蓄水水箱位于洗手臺的下方，所述重力加壓裝置位于加壓水箱的下方。
4.如權利要求3所述的綠色節能廢水利用裝置，其特征在于：還包括過濾網，所述過濾網安裝在洗手臺的排水口處，所述排水管安裝在過濾網的下方。
5.如權利要求3所述的綠色節能廢水利用裝置，其特征在于：所述重力加壓裝置包括外殼和設于外殼內的彈簧，所述外殼上開設有與導氣管連接的通氣口，所述彈簧的兩端固定在外殼的頂壁和底壁上。
6.如權利要求5所述的綠色節能廢水利用裝置，其特征在于：所述外殼為塑料外殼。
7.如權利要求1所述的綠色節能廢水利用裝置，其特征在于：還包括溢水管，所述溢水管安裝在蓄水水箱的溢水口處。
說明書
綠色節能廢水利用裝置
技術領域
本實用新型屬于環保設備技術領域，尤其涉及一種綠色節能廢水利用裝置。
背景技術
我國是一個極度缺少淡水的國家。我國的淡水資源總量為28000億立方米，占全球水資源的6%。但是，我國的人均水資源量只有2300立方米，僅為世界平均水平的1/4，是全球人均水資源最貧乏的國家之一。
盡管缺水的形勢如此嚴峻，但我國公園、車站、餐廳等公共場所的流動人口數量龐大，人們每次洗手所留下來的廢水直接排到下水道，因此造成大量水資源的浪費，甚至?xí)廴镜叵滤�。尤其是衛生間用水重復利用率低，衛生間沖水造成的水資源消耗更加巨大，水資源浪費更加嚴重。
隨著全球氣候變暖，淡水資源匱乏的今天，缺水問題將嚴重制約我國本世紀的經濟可持續發展，并將引起生態環境退化、人居環境惡化、爭水矛盾日益突出等環境和社會問題。因此，如何更好地節約用水已經成為我們國家的當務之急。
實用新型內容
本實用新型的目的是提供一種綠色節能廢水利用裝置，結構簡單，成本低，使用方便，節約了用水，提高了能源利用率，達到了節能減排的目的。

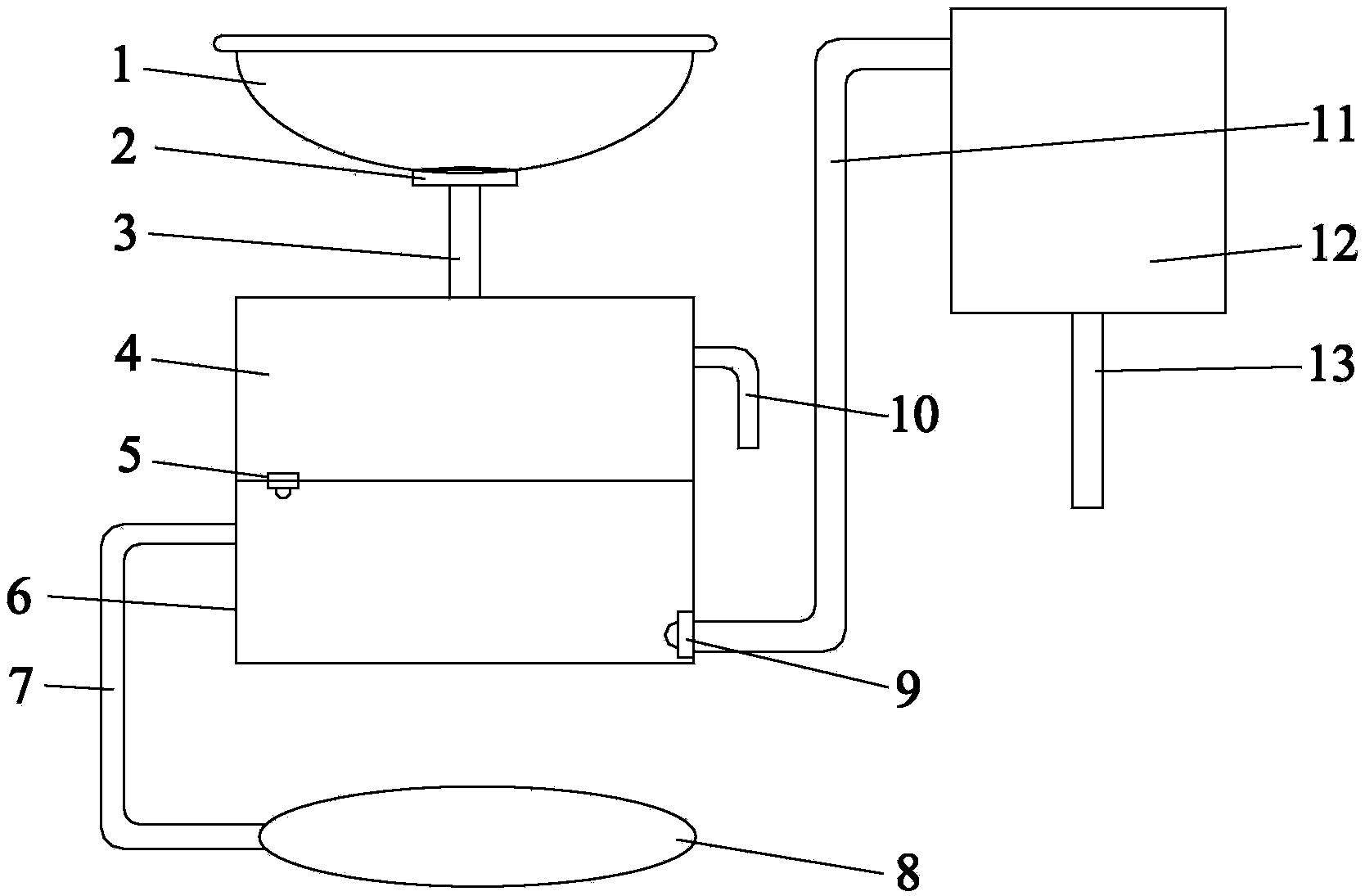

為實現上述目的，本實用新型提供一種綠色節能廢水利用裝置，包括洗手臺、排水管和沖水水箱，所述排水管的一端連接洗手臺，所述沖水水箱上安裝有沖水管，還包括蓄水水箱、加壓水箱、重力加壓裝置、第一自動進水裝置、導氣管、導水管和第二自動進水裝置，所述蓄水水箱連接排水管的另一端，所述加壓水箱和蓄水水箱通過第一自動進水裝置連通，所述加壓水箱通過導氣管連接重力加壓裝置，所述加壓水箱還通過導水管連接沖水水箱，在加壓水箱與導水管的連接處設有第二自動進水裝置。
作為本實用新型的進一步改進，所述第一自動進水裝置和第二自動進水裝置均為浮球式單向閥或單向球閥。
作為本實用新型的更進一步改進，所述蓄水水箱和加壓水箱呈上下堆疊設置，所述第一自動進水裝置貫通蓄水水箱的底壁和加壓水箱的頂壁，所述蓄水水箱位于洗手臺的下方，所述重力加壓裝置位于加壓水箱的下方。
作為本實用新型的更進一步改進，還包括過濾網，所述過濾網安裝在洗手臺的排水口處，所述排水管安裝在過濾網的下方。
作為本實用新型的更進一步改進，所述重力加壓裝置包括外殼和設于外殼內的彈簧，所述外殼上開設有與導氣管連接的通氣口，所述彈簧的兩端固定在外殼的頂壁和底壁上。
作為本實用新型的更進一步改進，所述外殼為塑料外殼。
作為本實用新型的進一步改進，還包括溢水管，所述溢水管安裝在蓄水水箱的溢水口處。
與現有技術相比，本實用新型的綠色節能廢水利用裝置的有益效果如下：
(1)通過采用蓄水水箱、加壓水箱和重力加壓裝置，可將洗手臺的廢水回收到?jīng)_水水箱，再對便池進行沖洗，達到了將廢水進行二次利用的目的，做到了水資源的再次利用，節約了用水，提高了能源利用率，減少了廢水排放，減少了排污，從而達到了節能減排的目的;且整體結構簡單，成本低，使用方便。
(2)采用重力加壓裝置，利用人體體重，將重力轉化為壓力，達到純機械運作，無需消耗其他能量，從而成本低，且使用方便。
(3)采用浮球式單向閥，能夠在不消耗能量的前提下，實現及時補水的功能，保持沖水水箱的水量。
(4)重力加壓裝置結構簡單，制造成本低。
(5)采用過濾網，可避免殘渣進入管道內堵住管道。
