申請日2015.11.06

　　公開(公告)日2016.03.30

　　IPC分類號C02F1/00; C02F9/02

　　摘要

　　一種洗浴廢水凈化處理系統，包括地漏和廢水處理系統，所述地漏內設置毛發過濾器，所述地漏與下水管道連接，所述下水管道連接有廢水處理系統，所述廢水處理系統包括依次設置在下水管道上的濁度感應器、控制模塊、電磁閥門和廢水處理箱，所述電磁閥門下方管道與廢水處理箱入口相連，所述廢水處理箱包括入口管道處設置的泡沫發生器、主箱體、副箱體和吸附棒，所述主箱體出口管道與分支下水管道相連，連接處設置定時開關閥門。本實用新型可以高效率地除去洗浴污水中的表面活性劑等污染物，裝置體積小，結構簡單，可實現家庭安裝。

　　權利要求書

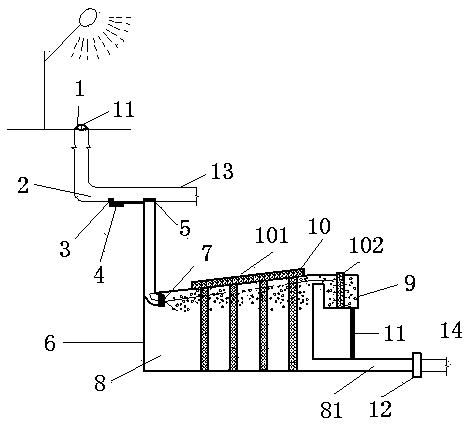

　　1.一種洗浴廢水凈化處理系統，包括地漏(1)和廢水處理系統(2)，其特征在于：所述地漏(1)內設置毛發過濾器(11)，所述地漏(1)與下水管道(13)連接，所述下水管道(13)連接有廢水處理系統(2)，所述廢水處理系統(2)包括依次設置在下水管道(13)上的濁度感應器(3)、控制模塊(4)、電磁閥門(5)和廢水處理箱(6)，所述電磁閥門(5)下方管道與廢水處理箱(6)入口相連，所述廢水處理箱(6)包括入口管道處設置的泡沫發生器(7)、主箱體(8)、副箱體(9)和吸附棒(10)，所述主箱體(8)與副箱體(9)相連，所述吸附棒(10)可拆卸式設置在主箱體(8)和副箱體(9)內部，所述主箱體(8)頂部傾斜，所述副箱體(9)下方連接設置的放水細管(11)連通至主箱體出口管道(81)，所述主箱體出口管道(81)與分支下水管道(14)相連，連接處設置定時開關閥門(12)。

　　2.如權利要求1所述的一種洗浴廢水凈化處理系統，其特征在于：所述泡沫發生器(7)為管狀帶有空洞的裝置。

　　3.如權利要求1所述的一種洗浴廢水凈化處理系統，其特征在于：所述吸附棒(10)呈棒狀，設置在主箱體(8)中的吸附棒(10)為長吸附棒(101)，設置在副箱體(9)中的吸附棒(10)為短吸附棒(102)。

　　4.如權利要求3所述的一種洗浴廢水凈化處理系統，其特征在于：所述長吸附棒(101)設置在主箱體(8)頂部和豎直設立于主箱體(8)內部，所述短吸附棒(102)豎直設立于副箱體(9)內部。

　　5.如權利要求1或3所述的一種洗浴廢水凈化處理系統，其特征在于：所述吸附棒(10)的材料為粉煤灰。

　　6.如權利要求5所述的一種洗浴廢水凈化處理系統，其特征在于：所述吸附棒(10)的材料為改性粉煤灰。

　　說明書

　　一種洗浴廢水凈化處理系統

　　技術領域

　　本實用新型涉及廢水處理技術領域，尤其涉及一種洗浴廢水凈化處理系統。

　　背景技術

　　隨著人們生活水平的提高，居住條件也越來越好，住房內的獨立衛生間均可用于洗浴。在洗浴過程中，人們通常使用香皂、沐浴露或洗發水，這些洗浴用的化學產品廣泛含有大量的陰離子表面活性劑，而在使用過程中，含有表面活性劑的廢水會排入下水道而進入城市污水管網系統，如處理不充分，易流入自然水體而將其污染，當表面活性劑在水體中的質量濃度達到1mg/L及以上時，可能會出現持久性泡沫，這些大量不易消失的泡沫在水面形成隔離層，減弱了水體與大氣間的氣體交換，易導致水體發臭，污水隨徑流流入海洋、地下水等水體將造成嚴重危害，比如危害水生動植物，破壞土壤結構，且污染面積更大、持續時間更長。目前處理表面活性劑的技術方法主要有吸附法，泡沫法，混凝法與生物法，但這些方法很難用于家庭污水處理，故對于沒有修建污水處理廠的地方，家庭洗浴污水處理問題始終沒有得到較好的處理。

　　發明內容

　　本實用新型的目的是提供一種洗浴廢水凈化處理系統，可以高效率地除去洗浴污水中的表面活性劑等污染物，裝置體積小，結構簡單，可實現家庭安裝。

　　為實現上述目的，本實用新型所設計的一種洗浴廢水凈化處理系統，包括地漏和廢水處理系統，所述地漏內設置毛發過濾器，所述地漏與下水管道連接，所述下水管道連接有廢水處理系統，所述廢水處理系統包括依次設置在下水管道上的濁度感應器、控制模塊、電磁閥門和廢水處理箱，所述電磁閥門下方管道與廢水處理箱入口相連，所述廢水處理箱包括入口管道處設置的泡沫發生器、主箱體、副箱體和吸附棒，所述主箱體與副箱體相連，所述吸附棒可拆卸式設置在主箱體和副箱體內部，所述主箱體頂部傾斜，所述副箱體下方連接設置的放水細管連通至主箱體出口管道，所述主箱體出口管道與分支下水管道相連，連接處設置定時開關閥門。

　　上述技術方案中，所述泡沫發生器為管狀帶有空洞的裝置。

　　上述技術方案中，所述吸附棒呈棒狀，設置在主箱體中的吸附棒為長吸附棒，設置在副箱體中的吸附棒為短吸附棒。

　　進一步地，所述長吸附棒設置在主箱體頂部和豎直設立于主箱體內部，所述短吸附棒豎直設立于副箱體內部。

　　上述技術方案中，所述吸附棒的材料為粉煤灰。

　　進一步地，所述吸附棒的材料為改性粉煤灰。

　　本實用新型的有益效果是：

　　1.將吸附法和氣浮法結合在一起，可以高效率地除去洗浴污水中的表面活性劑等污染物;

　　2.泡沫發生器利用水流的流速和水頭差能量，使水流產生較大流速，從而產生大量氣泡，實現零能耗;

　　3.根據控制模塊的調配，實現污水中表面活性劑濃度的自動判定，從而實現系統的自動運行;

　　4.吸附棒是可拆卸式，當吸附棒失效后，可直接更換;

　　5.裝置體積小，結構簡單，可實現家庭安裝。
