申請日2015.09.22

　　公開(公告)日2016.03.09

　　IPC分類號C02F1/00

　　摘要

　　本實用新型涉及一種污水處理用緩沖池，其包括池體、第一電動閥、第二電動閥、第三電動閥、刮板裝置、第一排泥管、第二排泥管、泵體以及污泥集中池;其中，所述池體的底部中央設有一污泥渠;所述第一電動閥、第二電動閥、第三電動閥依次自上而下設置在池體上;所述刮板裝置設置在池體內，其上設有若干高壓噴水頭;所述第一排泥管和第二排泥管的一端連接污泥渠，另一端連接至污泥集中池;所述泵體設置在第二排泥管上。本實用新型的污水處理用緩沖池結構簡單，能夠調節進水水量，而且能夠有效的進行污泥沉淀和排泥處理。

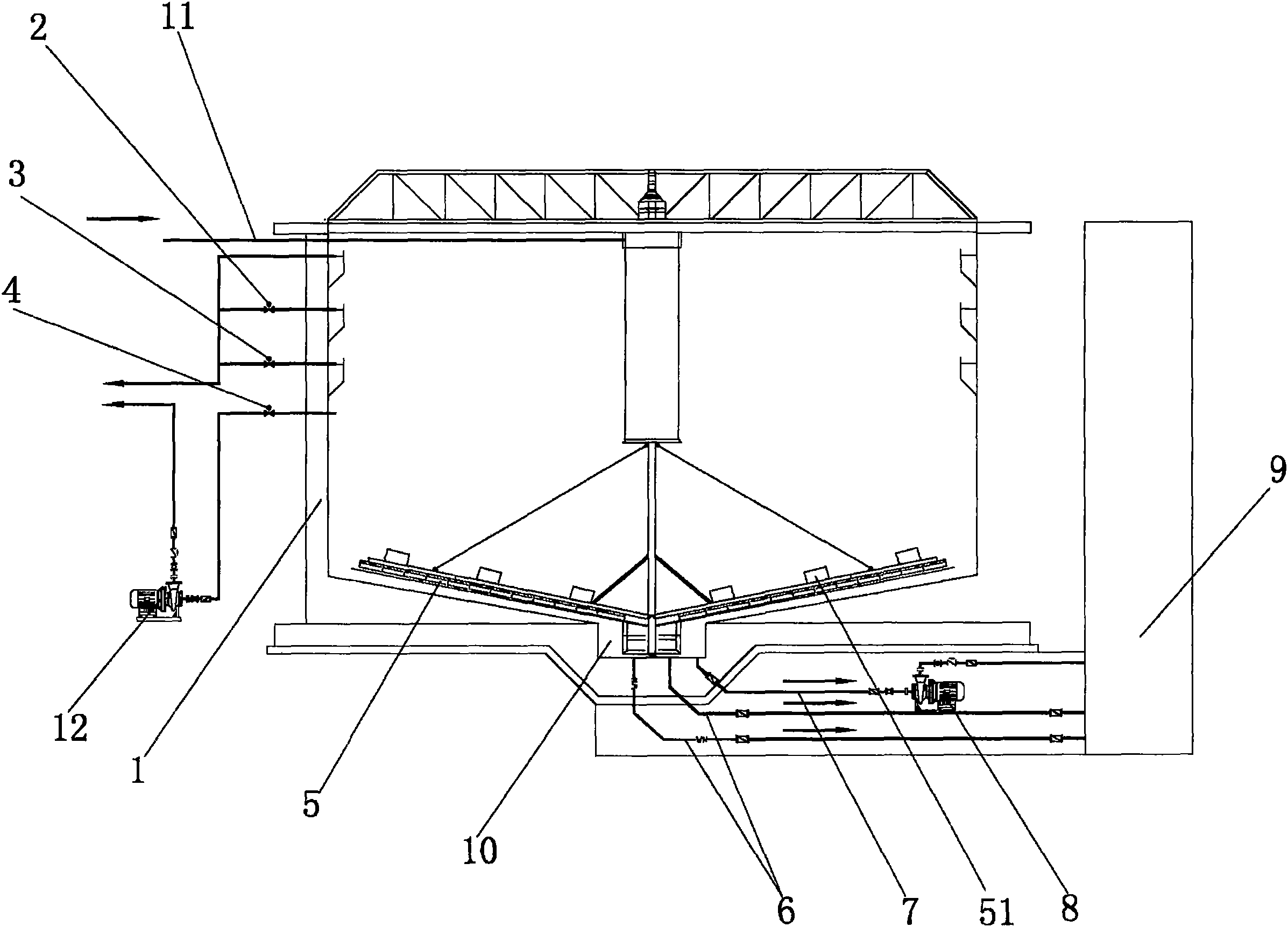

　　摘要附圖



　　權利要求書

　　1.一種污水處理用緩沖池，其特征在于：包括池體、第一電動閥、第二電動閥、第三電動閥、刮板裝置、第一排泥管、第二排泥管、泵體以及污泥集中池;其中，所述池體的底部中央設有一污泥渠;所述第一電動閥、第二電動閥、第三電動閥依次自上而下設置在池體上;所述刮板裝置設置在池體內，其上設有若干高壓噴水頭;所述第一排泥管和第二排泥管的一端連接污泥渠，另一端連接至污泥集中池;所述泵體設置在第二排泥管上。

　　2.如權利要求1所述的污水處理用緩沖池，其特征在于：所述第三電動閥上連接有一排水泵。

　　3.如權利要求1所述的污水處理用緩沖池，其特征在于：于所述池體上還連接有一排水管，排水管位于第一電動閥的上方。

　　4.如權利要求1所述的污水處理用緩沖池，其特征在于：所述第一排泥管具體設有兩根。

　　說明書

　　一種污水處理用緩沖池

　　【技術領域】

　　本實用新型涉及一種污水處理設備，具體涉及一種污水處理用緩沖池，屬于環保設備技術領域。

　　【背景技術】

　　緩沖池是污水處理過程中常用的設備，其用于對污水水流進行緩沖，以便于后續處理。然而，由于污水中往往含有大量雜質，在緩沖池的池底會產生大量的污泥，造成污水水質進一步變差。

　　因此，為解決上述技術問題，確有必要提供一種創新的污水處理用緩沖池，以克服現有技術中的所述缺陷。

　　【實用新型內容】

　　為解決上述問題，本實用新型的目的在于提供一種結構簡單，能進行進水量調節，且污泥不易沉積的污水處理用緩沖池。

　　為實現上述目的，本實用新型采取的技術方案為：一種污水處理用緩沖池，其包括池體、第一電動閥、第二電動閥、第三電動閥、刮板裝置、第一排泥管、第二排泥管、泵體以及污泥集中池;其中，所述池體的底部中央設有一污泥渠;所述第一電動閥、第二電動閥、第三電動閥依次自上而下設置在池體上;所述刮板裝置設置在池體內，其上設有若干高壓噴水頭;所述第一排泥管 和第二排泥管的一端連接污泥渠，另一端連接至污泥集中池;所述泵體設置在第二排泥管上。

　　本實用新型的污水處理用緩沖池進一步設置為：所述第三電動閥上連接有一排水泵。

　　本實用新型的污水處理用緩沖池進一步設置為：于所述池體上還連接有一排水管，排水管位于第一電動閥的上方。

　　本實用新型的污水處理用緩沖池還設置為：所述第一排泥管具體設有兩根。

　　與現有技術相比，本實用新型具有如下有益效果：本實用新型的污水處理用緩沖池結構簡單，能夠調節進水水量，而且能夠有效的進行污泥沉淀和排泥處理。
