申請日2015.09.22
公開(公告)日2016.02.17
IPC分類號B01D36/02; C02F9/02
摘要

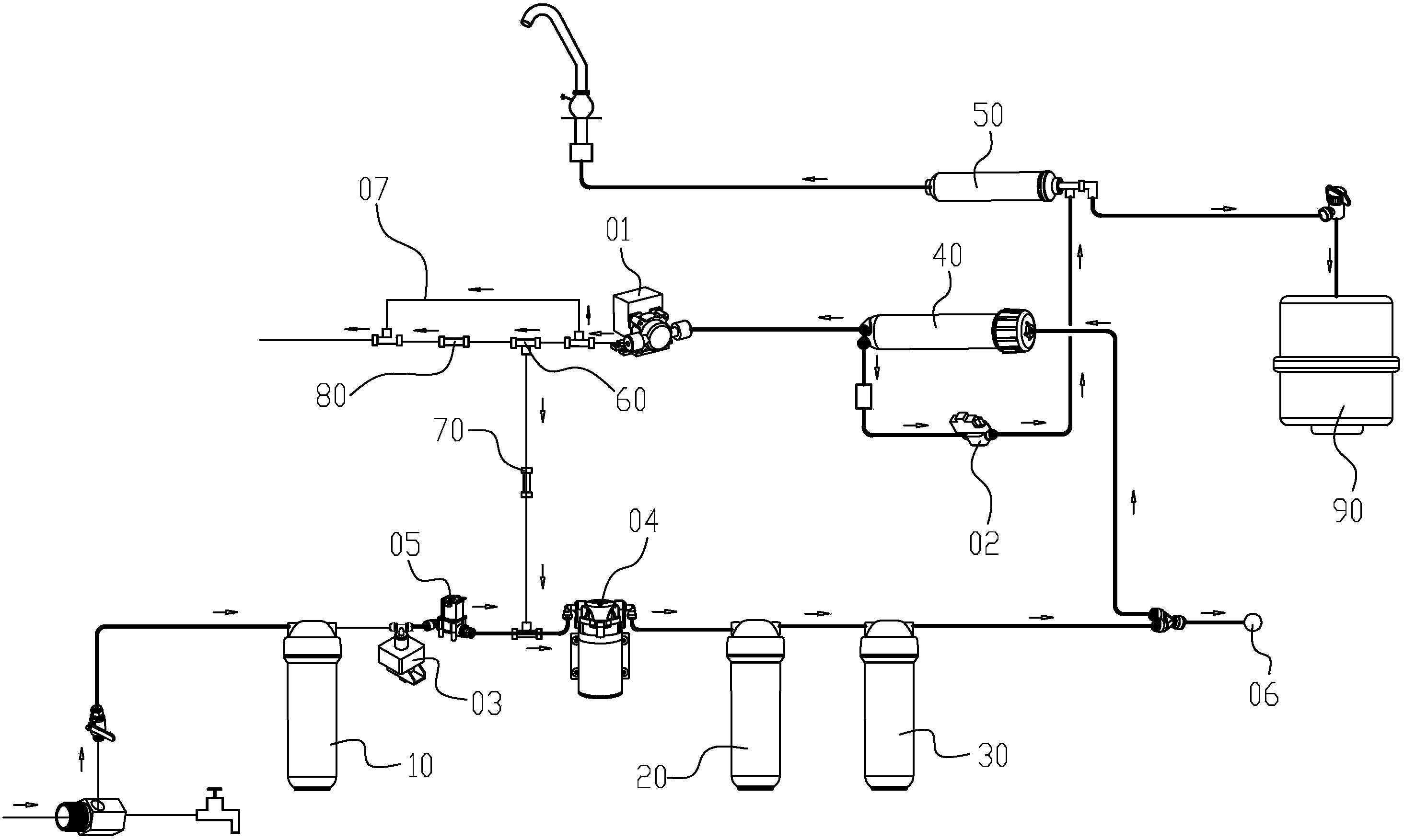

本實用新型公開了一種凈水機廢水回收系統，包括沿水路方向依次連接的第一級濾芯、第二級濾芯、第三級濾芯、第四級濾芯、第五級濾芯，所述第四級濾芯是反滲透膜濾芯，所述反滲透膜濾芯具有廢水出口，所述反滲透膜濾芯的廢水出口流出的廢水分兩路，一路接入到第一級濾芯和第二級濾芯之間，另一路排出凈水機廢水回收系統。所述反滲透膜濾芯的廢水出口流出的廢水分兩路，一路接入到第一級濾芯和第二級濾芯之間，重復進行過濾處理，達到廢水回收利用的節水效果，另一路排出凈水機廢水回收系統，保證凈水效果。
摘要附圖
權利要求書
1.一種凈水機廢水回收系統，包括沿水路方向依次連接的第一級濾芯、第二級濾芯、第三級濾芯、第四級濾芯、第五級濾芯，所述第四級濾芯是反滲透膜濾芯，所述反滲透膜濾芯具有廢水出口，其特征在于：所述反滲透膜濾芯的廢水出口流出的廢水分兩路，一路接入到第一級濾芯和第二級濾芯之間，另一路排出凈水機廢水回收系統。
2.根據權利要求1所述的一種凈水機廢水回收系統，其特征在于：接入到第一級濾芯和第二級濾芯之間的廢水水路當中裝有單向閥;排出凈水機廢水回收系統的廢水水路當中裝有用于限制排水量的流量閥。
3.根據權利要求2所述的一種凈水機廢水回收系統，其特征在于：從第五級濾芯排出的凈水水量與排出凈水機廢水回收系統的廢水水量之比是2：1。
4.根據權利要求1所述的一種凈水機廢水回收系統，其特征在于：所述反滲透膜濾芯的廢水出口下游連接有三通閥將廢水分成兩路。
5.根據權利要求4所述的一種凈水機廢水回收系統，其特征在于：所述反滲透膜濾芯的廢水出口和三通閥之間連接有電磁閥;一沖洗水路的進水端連接在電磁閥和三通閥之間，沖洗水路的出水端直接將廢水排出凈水機廢水回收系統;凈水機廢水回收系統工作時，沖洗水路關閉;需要對凈水機廢水回收系統清洗時，沖洗水路打開。
6.根據權利要求1或2或3或4所述的一種凈水機廢水回收系統，其特征在于：還包括連接在第四級濾芯和第五級濾芯之間的儲水桶。
7.根據權利要求1所述的一種凈水機廢水回收系統，其特征在于：第四級濾芯和儲水桶之間裝有用于關閉凈水機廢水回收系統電源的高壓開關;第一級濾芯和第二級濾芯之間裝有用地啟動凈水機廢水回收系統電源的低壓開關。
8.根據權利要求1所述的一種凈水機廢水回收系統，其特征在于：第一級濾芯和第二級濾芯之間裝有增壓泵，接入到第一級濾芯和第二級濾芯之間的一路廢水連接在增壓泵上游;第三級濾芯和第四級濾芯之間裝有壓力表。
9.根據權利要求1所述的一種凈水機廢水回收系統，其特征在于：第一級濾芯是PP棉濾芯，第二級濾芯是活性炭濾芯，第三級濾芯是PP棉濾芯，第五級濾芯是活性炭濾芯。
10.根據權利要求9所述的一種凈水機廢水回收系統，其特征在于：第一級濾芯是5微米PP棉濾芯，第三級濾芯是1微米PP棉濾芯。
說明書
一種凈水機廢水回收系統
技術領域
本實用新型涉及一種凈水機廢水回收系統，特別是涉及一種具有廢水回收功能的凈水機廢水回收系統。
背景技術
隨著社會經濟的發展及人們生活水平的提高，健康問題越來越受到人們的關注。其中，飲用水及各種生活用水的質量與人們的健康密切相關，飲水健康尤其得到人們的普遍重視。如果不能對水的質量進行有效控制，則原水中所攜帶的雜質、有害物質等將嚴重?fù)p害飲用者的身體健康�；诖耍a(chǎn)生了許多對水進行各種處理的設備，凈水器產品就是對水進行處理的一種設備。
市面上經常能見到具有四級、五級、甚至多級濾芯的凈水器，經過多級濾芯的處理，去除水中的雜質或者有害物質，有的凈水器產品的濾芯還具有向水中添加礦物質的作用。
現有的較高級的凈水器，其RO膜濾芯在對水進行過濾時，會將原水分離出純凈水和廢水，純凈水可直接飲用，廢水則是直接排掉，存在浪費水源的問題。
實用新型內容
本實用新型提供了一種具有廢水回收功能的凈水機廢水回收系統，其克服了背景技術所存在的不足。本實用新型解決其技術問題所采用的技術方案是：
一種凈水機廢水回收系統，包括沿水路方向依次連接的第一級濾芯、第二級濾芯、第三級濾芯、第四級濾芯、第五級濾芯，所述第四級濾芯是反滲透膜濾芯，所述反滲透膜濾芯具有廢水出口，所述反滲透膜濾芯的廢水出口流出的廢水分兩路，一路接入到第一級濾芯和第二級濾芯之間，另一路排出凈水機廢水回收系統。
一較佳實施例之中：接入到第一級濾芯和第二級濾芯之間的廢水水路當中裝有單向閥;排出凈水機廢水回收系統的廢水水路當中裝有用于限制排水量的流量閥。
一較佳實施例之中：從第五級濾芯排出的凈水水量與排出凈水機廢水回收系統的廢水水量之比是2：1。
一較佳實施例之中：所述反滲透膜濾芯的廢水出口下游連接有三通閥將廢水分成兩路。
一較佳實施例之中：所述反滲透膜濾芯的廢水出口和三通閥之間連接有電磁閥;一沖洗水路的進水端連接在電磁閥和三通閥之間，沖洗水路的出水端直接將廢水排出凈水機廢水回收系統;凈水機廢水回收系統工作時，沖洗水路關閉;需要對凈水機廢水回收系統清洗時，沖洗水路打開。
一較佳實施例之中：還包括連接在第四級濾芯和第五級濾芯之間的儲水桶。
一較佳實施例之中：第四級濾芯和儲水桶之間裝有用于關閉凈水機廢水回收系統電源的高壓開關;第一級濾芯和第二級濾芯之間裝有用地啟動凈水機廢水回收系統電源的低壓開關。
一較佳實施例之中：第一級濾芯和第二級濾芯之間裝有增壓泵，接入到第一級濾芯和第二級濾芯之間的一路廢水連接在增壓泵上游;第三級濾芯和第四級濾芯之間裝有壓力表。
一較佳實施例之中：第一級濾芯是PP棉濾芯，第二級濾芯是活性炭濾芯，第三級濾芯是PP棉濾芯，第五級濾芯是活性炭濾芯。
一較佳實施例之中：第一級濾芯是5微米PP棉濾芯，第三級濾芯是1微米 PP棉濾芯。
本技術方案與背景技術相比，它具有如下優點：
1.所述反滲透膜濾芯的廢水出口流出的廢水分兩路，一路接入到第一級濾芯和第二級濾芯之間，重復進行過濾處理，達到廢水回收利用的節水效果，另一路排出凈水機廢水回收系統，保證凈水效果。
2.單向閥接入到第一級濾芯和第二級濾芯之間，防止水源回流;流量閥可控制廢水的排出凈水機廢水回收系統的流量，隨時控制廢水的回收比例。
3.一沖洗水路的進水端連接在電磁閥和三通閥之間，沖洗水路的出水端直接將廢水排出凈水機廢水回收系統;凈水機廢水回收系統工作時，沖洗水路關閉，廢水部分回收，部分排出;需要對凈水機廢水回收系統清洗時，沖洗水路打開，清洗用的廢水直接沿沖洗水路排出，從而保證反滲透膜濾芯的壽命和過濾效果。
4.第一級濾芯和第二級濾芯之間裝有增壓泵，用于增大水路的水壓，使水路具有自吸的功能。
