申請日2015.11.06

　　公開(公告)日2016.02.17

　　IPC分類號B01F7/00; C02F1/00

　　摘要

　　本發明公開了一種便于排污水用的攪拌機，包括第一電機、傳動桿，該第一電機與傳動桿傳動連接;該傳動桿的一端設有第一攪拌葉;該攪拌機還包括橫桿，上述傳動桿豎直設置，該橫桿水平設置，該橫桿上設有第一齒輪，該傳動桿上設有與第一齒輪相嚙合的第二齒輪，該橫桿的一端設第二攪拌葉。本發明中，根據污水、物料的實際情況，靈活的攪拌、混合，提高了攪拌效果;通過第一攪拌葉、第二攪拌葉的設計，攪拌、混合效果明顯提高;整個裝置，結構簡單，使用方便。

　　權利要求書

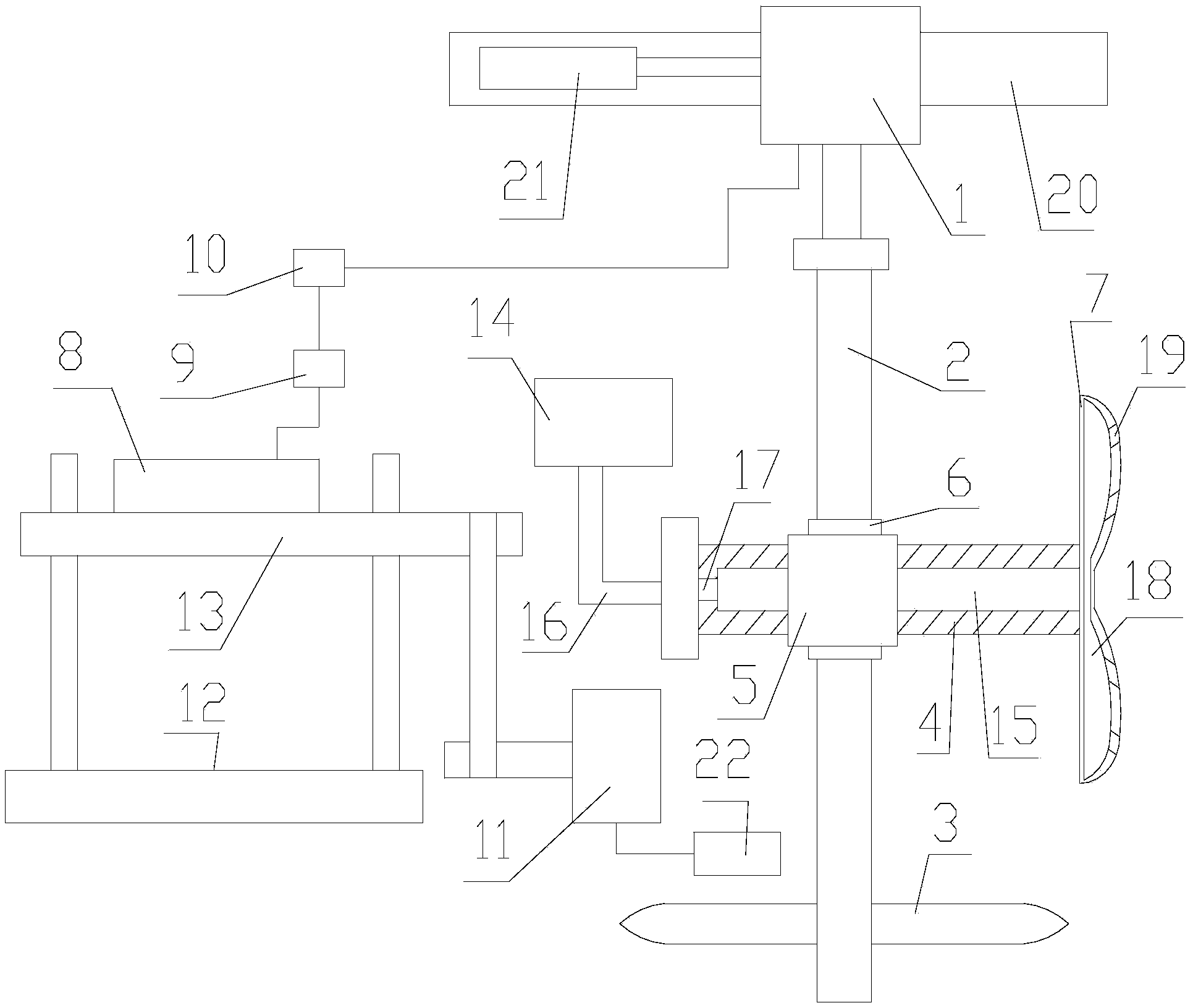

　　1.一種便于排污水用的攪拌機，其特征在于：包括第一電機(1)、傳動桿 (2)，該第一電機(1)與傳動桿(2)傳動連接;

　　該傳動桿(2)的一端設有第一攪拌葉(3);

　　該攪拌機還包括橫桿(4)，上述傳動桿(2)豎直設置，該橫桿(4)水平設置，該橫桿(4)上設有第一齒輪(5)，該傳動桿(2)上設有與第一齒輪(5) 相嚙合的第二齒輪(6)，該橫桿(4)的一端設第二攪拌葉(7)。

　　2.根據權利要求1所述的便于排污水用的攪拌機，其特征在于：攪拌機還包括用于對第一電機(1)供電的供電機構，該供電機構包括太陽能電池板(8)、蓄電池(9)、逆變器(10)，該太陽能電池板(8)依次與蓄電池(9)、逆變器 (10)、第一電機(1)電連接。

　　3.根據權利要求2所述的便于排污水用的攪拌機，其特征在于：該供電機構還包括第二電機(11)、支架(12)、時間模塊(22)，該時間模塊(22)與第二電機(11)信號連接，該支架(12)上設有轉軸(13)，該轉軸(13)的兩端與支架(12)轉動連接，該太陽能電池板(8)安裝在轉軸(13)上，該第二電機(11)與轉軸(13)傳動連接，該轉軸(13)的轉速為15度每小時;

　　每天12點時，太陽能電池板(8)水平位置，該太陽能電池板(8)的表面豎直向上。

　　4.根據權利要求1所述的便于排污水用的攪拌機，其特征在于：攪拌機還包括用于向待攪拌區域通入介質的容器(14);

　　該橫桿的中部沿軸向設有用于存儲介質的第一存儲空間(15)，該容器(14) 通過管道(16)與橫桿(4)遠離第二攪拌葉(7)的一端轉動連接，該橫桿(4) 遠離第二攪拌葉(7)的一端設有用于將管道(16)與第一存儲空間(15)連通的連接孔(17);

　　該第二攪拌葉(7)內部形成用于存儲介質的第二存儲空間(18)，該第二存儲空間(18)與第一存儲空間(15)連通，該第二攪拌葉(7)上設有若干排料孔(19)，該排料孔(19)將外界與第二存儲空間(18)連通。

　　5.根據權利要求1所述的便于排污水用的攪拌機，其特征在于：該排料孔 (19)的頂端向遠離橫桿(4)的方向傾斜，該排料孔(19)以橫桿(4)為中心成均勻分布。

　　6.根據權利要求1所述的便于排污水用的攪拌機，其特征在于：攪拌機還包括滑桿(20)、伸縮缸(21)，該滑桿(20)水平設置，該第一電機(1)與滑桿(20)滑動連接，該伸縮缸(21)與第一電機(1)傳動連接，該伸縮缸(21) 驅動第一電機(1)、傳動桿(2)沿水平方向位移。

　　說明書

　　一種便于排污水用的攪拌機

　　技術領域

　　本發明涉及污水處理設備技術領域，尤其涉及一種便于排污水用的攪拌機。

　　背景技術

　　伴隨我國城市化快速發展，城市生活污水排放量呈快速增長。國家高度重視污水處理與排放。自1998年起城市生活污水排放量超過工業廢水排放量起，城市污水處理事業迅速發展，截止2011年第三季度底，我國已建污水處理廠3 078座，污水處理總能力達1.36億噸/天，實際處理能力約為1.1億噸/天。污水處理攪拌機作為主要的污水處理設備，在污水處理廠內廣泛應用，對其的研究是污水處理廠節能減排的關鍵。

　　在中國專利申請?zhí)枺?01210169991.7中公開了一種立式潛水曝氣攪拌機。包括潛水電機、三腳座、葉輪、導流罩、混合室及進氣罩，其特征是潛水電機通過三腳座豎向立式固定在導流罩上，潛水電機的伸出軸頭朝下，葉輪固定在潛水電機的伸出軸頭上;導流罩固定在帶支承腿的混合室上，混合室內固定有進氣罩，混合氣室周邊均布有多個斜向流道孔，混合室底部設有進氣孔，通過進氣孔可以連接羅茨鼓風機或空壓機。該技術方案攪拌效果不夠理想，需要進一步的改進。

　　發明內容

　　為了解決背景技術中存在的技術問題，本發明提出了一種便于排污水用的攪拌機，污水混合均勻，攪拌效果好。

　　一種便于排污水用的攪拌機，包括第一電機、傳動桿，該第一電機與傳動桿傳動連接;

　　該傳動桿的一端設有第一攪拌葉;

　　該攪拌機還包括橫桿，上述傳動桿豎直設置，該橫桿水平設置，該橫桿上設有第一齒輪，該傳動桿上設有與第一齒輪相嚙合的第二齒輪，該橫桿的一端設第二攪拌葉。

　　利用第一電機帶動第一攪拌葉、第二攪拌葉轉動，對污水進行攪拌混合。

　　利用第二攪拌葉沿水平方向進行攪拌，進一步的提高了攪拌效果;現有技術中從未提出上述設計，大家都忽略了同時沿豎直、水平方向進行攪拌，而經過試驗，雖然成本提高，但，攪拌效果提高更大，綜合分析，經濟性提高。

　　優選的，第二攪拌葉遠離第一齒輪一側的表面是由曲線Q以橫桿的軸線為中心旋轉而成;

　　曲線Q的方程為：y2=2px;

　　其中：x是第二攪拌葉沿橫桿的軸向的坐標，y是第二攪拌葉沿橫桿的徑向的坐標;

　　該第二攪拌葉的端部利用圓弧過渡設置。

　　第二攪拌葉按照上述獨特的設計，配合第一攪拌葉進行攪拌，轉動時的水流相互交叉影響，攪拌、混合效果明顯提高。

　　優選的，攪拌機還包括用于對第一電機供電的供電機構，該供電機構包括太陽能電池板、蓄電池、逆變器，該太陽能電池板依次與蓄電池、逆變器、第一電機電連接;利用太陽能對第一電機供電，節省能源。

　　優選的，該供電機構還包括第二電機、支架、時間模塊，該時間模塊與第二電機信號連接，該支架上設有轉軸，該轉軸的兩端與支架轉動連接，該太陽能電池板安裝在轉軸上，該第二電機與轉軸傳動連接，該轉軸的轉速為15度每小時;

　　每天12點時，太陽能電池板水平位置，該太陽能電池板的表面豎直向上。

　　轉軸每天轉動一圈;6點鐘，太陽出來，太陽能電池板豎直設置，正對著太陽，此時，太陽光強度最好，然后，太陽能電池板慢慢轉動，12點時，水平設置，太陽能電池板的表面向上，太陽光強度最好。通過這樣的設計，通過不斷的轉動太陽能電池板，讓照射在太陽能電池板的太陽光的強度最好，提高了太陽利用率，也保證了供電效果。

　　上述設計，是針對正常情況的，在地球上的不同位置，太陽的光強、及日出、日落的時間是不一樣的，本領域技術人員根據上述的技術啟示能夠靈活的根據日出、日落時間，選擇太陽能電池板的位置。

　　優選的，攪拌機還包括用于向待攪拌區域通入介質的容器;

　　該橫桿的中部沿軸向設有用于存儲介質的第一存儲空間，該容器通過管道與橫桿遠離第二攪拌葉的一端轉動連接，該橫桿遠離第二攪拌葉的一端設有用于將管道與第一存儲空間連通的連接孔;

　　該第二攪拌葉內部形成用于存儲介質的第二存儲空間，該第二存儲空間與第一存儲空間連通，該第二攪拌葉上設有若干排料孔，該排料孔將外界與第二存儲空間連通。

　　容器內的介質依次經過第一存儲空間、第二存儲空間后經過排料孔排出。可以利用容器向待攪拌區域通入物料、化學試劑、氧氣等，促進污泥、污水等雜物反應，配合第一攪拌葉、第二攪拌葉轉動，效果更好。

　　優選的，該排料孔的頂端向遠離橫桿的方向傾斜，該排料孔以橫桿為中心成均勻分布;便于介質與污水均勻混合，便于介質在離心力的作用下向外分散，雜物也不便進入第二存儲空間。

　　優選的，攪拌機還包括滑桿、伸縮缸，該滑桿水平設置，該第一電機與滑桿滑動連接，該伸縮缸與第一電機傳動連接，該伸縮缸驅動第一電機、傳動桿沿水平方向位移。

　　利用伸縮缸驅動第一電機、傳動桿沿水平方向位移增大攪拌范圍，對待攪拌區域形成三維攪拌，增大攪拌效果，使用更加靈活，使用范圍更廣。

　　本發明中，根據污水、物料的實際情況，靈活的攪拌、混合，提高了攪拌效果;通過第一攪拌葉、第二攪拌葉的設計，攪拌、混合效果明顯提高;整個裝置，結構簡單，使用方便。
