申請日2015.09.22

　　公開(公告)日2016.02.17

　　IPC分類號B01F15/04; B01F15/02; B01F7/16; C02F1/00

　　摘要

　　本實用新型公開了一種污水處理加藥系統的石灰計量裝置，該污水處理加藥系統包括石灰儲罐和化藥攪拌筒，石灰儲罐的出料口與輸送裝置的進料口連接，所述輸送裝置的出料口與化藥攪拌筒的進料口連通，化藥攪拌筒的出料口連接有加藥泵，所述石灰計量裝置包括電子稱重裝置，該電子稱重裝置設置于石灰儲罐的底部，所述石灰儲罐的出料口與輸送裝置的進料口之間通過軟管連接，所述電子稱重裝置與控制裝置電連接，該控制裝置與輸送裝置電連接控制輸送裝置的啟停。該石灰計量裝置可以時刻計量石灰的添加量，從而使石灰水的配置更加精確。

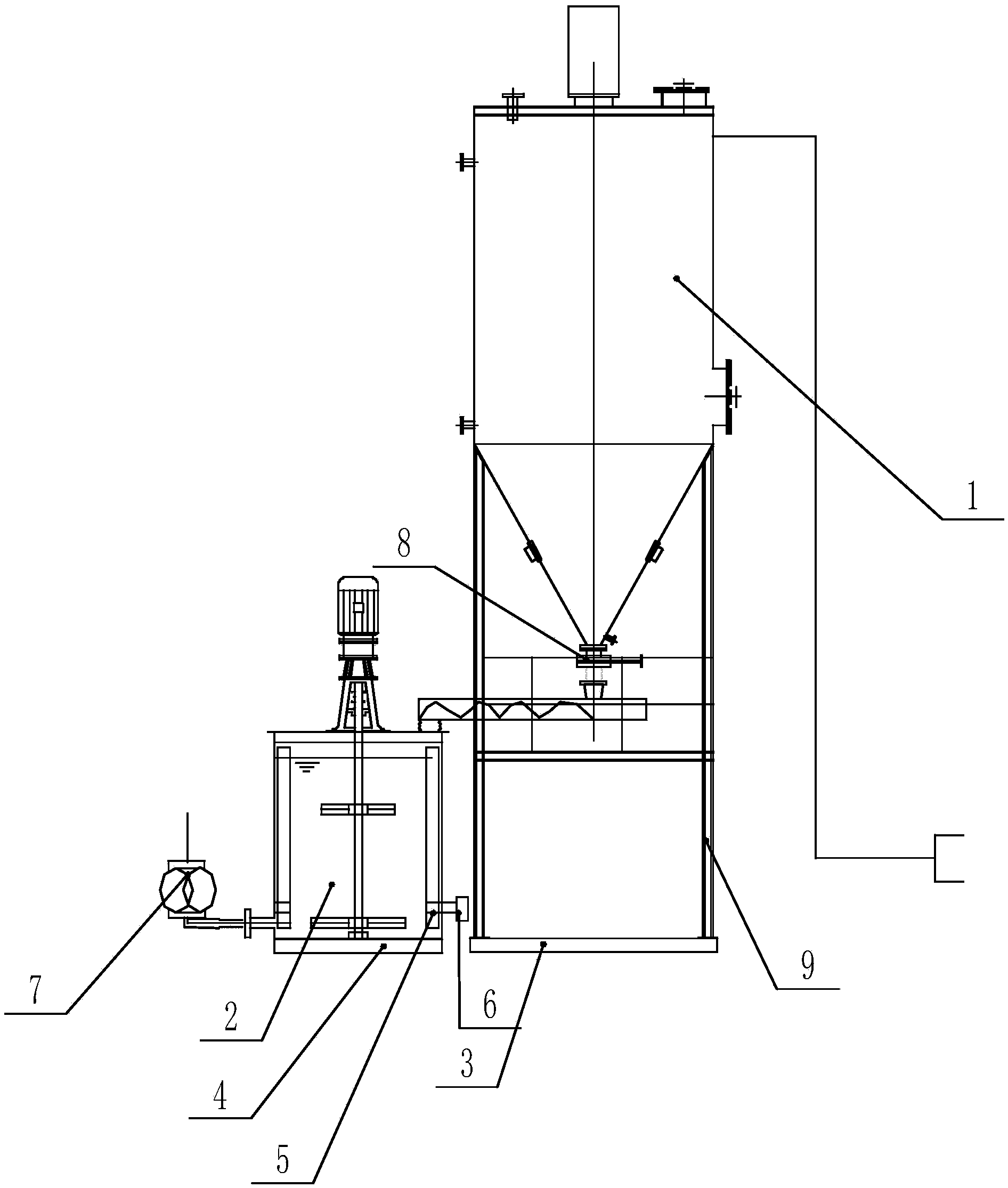

　　摘要附圖



　　權利要求書

　　1.污水處理加藥系統的石灰計量裝置，該污水處理加藥系統包括石灰儲罐和化藥攪拌筒，石灰儲罐的出料口與輸送裝置的進料口連接，所述輸送裝置的出料口與化藥攪拌筒的進料口連通，化藥攪拌筒的出料口連接有加藥泵，其特征在于：所述石灰計量裝置包括電子稱重裝置，該電子稱重裝置設置于石灰儲罐的底部，所述石灰儲罐的出料口與輸送裝置的進料口之間通過軟管連接，所述電子稱重裝置與控制裝置電連接，該控制裝置與輸送裝置電連接控制輸送裝置的啟停。

　　2.如權利要求1所述的污水處理加藥系統的石灰計量裝置，其特征在于：所述電子稱重裝置包括電子地磅，所述石灰儲罐的底部設置有四個支撐腳，該四個支撐腳放置于電子地磅上。

　　3.如權利要求2所述的污水處理加藥系統的石灰計量裝置，其特征在于：所述石灰計量裝置還包括設置于化藥攪拌筒上的壓力檢測口，該壓力檢測口上安裝有壓力傳感器，該壓力傳感器與控制裝置電聯接。

　　4.如權利要求3所述的污水處理加藥系統的石灰計量裝置，其特征在于：所述壓力檢測口設置于化藥攪拌筒的筒壁上且靠近底部，該壓力檢測口與化藥攪拌筒的出藥口處在相對側。

　　5.如權利要求4所述的污水處理加藥系統的石灰計量裝置，其特征在于：所述石灰計量裝置還包括第二稱重裝置，所述化藥攪拌筒設置于第二稱重裝置上，所述輸送裝置的出料口與化藥攪拌筒的進料口之間通過軟管連通，所述化藥攪拌筒的出料口與加藥泵之間也通過軟管連接，第二稱重裝置與控制裝置電連接。

　　6.如權利要求5所述的污水處理加藥系統的石灰計量裝置，其特征在于：所述石灰石灰儲罐的出料口處設置有電磁閥，該電磁閥與控制裝置連接。

　　說明書

　　污水處理加藥系統的石灰計量裝置

　　技術領域

　　本實用新型涉及一種石灰計量裝置，特別是指一種污水處理加藥系統的石灰計量裝置。

　　背景技術

　　污水處理廠對污水進行處理時需要進行加藥處理，而藥水中石灰水是一個中要的藥劑，目前一般需要用到石灰水的系統大多采用人工投加化藥配制的方式，這種操作方式不僅現場環境很差，勞動強度高，同時化藥的濃度不一，無法滿足石灰水使用的準確穩定性。因此，在污水處理加藥系統中，如何能準確的配置石灰水是急需解決了一個技術問題。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種污水處理加藥系統的石灰計量裝置，該石灰計量裝置可以時刻計量石灰的添加量，從而使石灰水的配置更加精確。

　　為解決上述技術問題，本實用新型的技術方案是：一種污水處理加藥系統的石灰計量裝置，該污水處理加藥系統包括石灰儲罐和化藥攪拌筒，石灰儲罐的出料口與輸送裝置的進料口連接，所述輸送裝置的出料口與化藥攪拌筒的進料口連通，化藥攪拌筒的出料口連接有加藥泵，所述石灰計量裝置包括電子稱重裝置，該電子稱重裝置設置于石灰儲罐的底部，所述石灰儲罐的出料口與輸送裝置的進料口之間通過軟管連接，所述電子稱重裝置與控制裝置電連接，該控制裝置與輸送裝置電連接控制輸送裝置的啟停。

　　作為一種優選的方案，所述電子稱重裝置包括電子地磅，所述石灰儲罐的底部設置有四個支撐腳，該四個支撐腳放置于電子地磅上。

　　作為一種優選的方案，所述石灰計量裝置還包括設置于化藥攪拌筒上的壓力檢測口，該壓力檢測口上安裝有壓力傳感器，該壓力傳感器與控制裝置電聯接。

　　作為一種優選的方案，所述壓力檢測口設置于化藥攪拌筒的筒壁上且靠近底部，該壓力檢測口與化藥攪拌筒的出藥口處在相對側。

　　作為一種優選的方案，所述石灰計量裝置還包括第二稱重裝置，所述化藥攪拌筒設置于第二稱重裝置上，所述輸送裝置的出料口與化藥攪拌筒的進料口之間通過軟管連通，所述化藥攪拌筒的出料口與加藥泵之間也通過軟管連接，第二稱重裝置與控制裝置電連接。

　　作為一種優選的方案，所述石灰石灰儲罐的出料口處設置有電磁閥，該電磁閥與控制裝置連接。

　　采用了上述技術方案后，本實用新型的效果是：由于所述石灰計量裝置包括電子稱重裝置，該電子稱重裝置設置于石灰儲罐的底部，所述石灰儲罐的出料口與輸送裝置的進料口之間通過軟管連接，所述電子稱重裝置與控制裝置電連接，該控制裝置與輸送裝置電連接控制輸送裝置的啟停，因此，石灰進入到石灰儲罐后，電子稱重裝置就檢測石灰儲罐的整體重量，當輸送裝置輸送石灰時，石灰儲罐內的石灰就會進入到輸送裝置中，此時電子稱重裝置就會檢查其重量變化，當達到預定變化值時，控制裝置就控制輸送裝置停止輸送，這樣輸出的重量即為所要求的重量，使石灰的添加量準確。
