申請日2015.09.22
公開(公告)日2016.01.27
IPC分類號H01G4/40; H01G4/002
摘要
一種具有退位開關的并式梯度可調電容器，其特征在于：包括絕緣容器(G11)、導電液體(G31)、實體(G21)、公共電極(G51)、至少兩個梯度電極(U31、U32、U33、U34)、電磁線圈(G41)、受控通路第一節點(O+)、受控通路第二節點(O-)、控制端第一節點(P+)、控制端第二節點(P-)、至少兩個容抗固定的電容器(C1、C2、C3、C4)。水泵控制系統，具有前述的可控電容器。具有水泵的污水處理設備，具有前述的可控電容器。本發明觸點壽命長、造價低廉、本發明的隔離性好、能夠運用于大功率電路比如弱電電源電路、電力電路、超高壓電力電路。

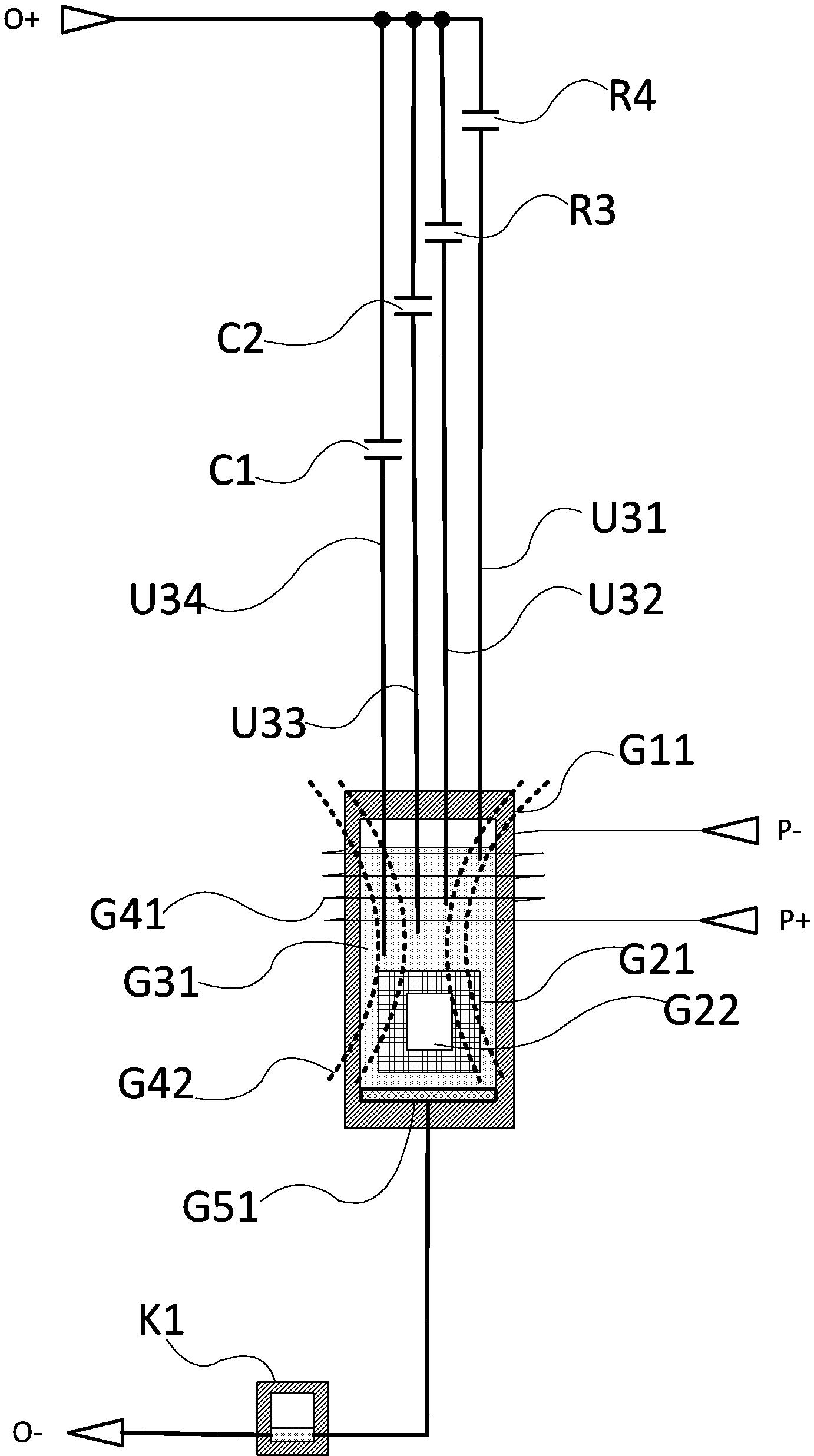

摘要附圖
權利要求書
1.一種具有退位開關的并式梯度可調電容器，其特征在于：包括絕緣容器(G11)、導電液體(G31)、實體(G21)、公共電極(G51)、至少兩個梯度電極(U31、U32、U33、U34)、電磁線圈(G41)、受控通路第一節點(O+)、受控通路第二節點(O-)、控制端第一節點(P+)、控制端第二節點(P-)、至少兩個容抗固定的電容器(C1、C2、C3、C4);
絕緣容器(G11)具有穩定的形狀，絕緣容器(G11)的外形為圓柱狀，絕緣容器(G11)的容器為圓柱狀，絕緣容器(G11)的容腔不容易發生形狀變化，絕緣容器(G11)為密封容器;
導電液體(G31)承裝在絕緣容器(G11)的容腔內，導電液體(G31)的體積小于絕緣容器(G11)的容積，導電液體(G31)的體積大于絕緣容器(G11)的容積的一半;
電磁線圈(G41)固定纏繞在絕緣容器(G11)的外部，電磁線圈(G41)位于絕緣容器(G11)的等腰線以上，電磁線圈(G41)的軸線與絕緣容器(G11)的軸線相重合，電磁線圈(G41)的兩端分別與控制端第一節點(P+)、控制端第二節點(P-)相連;
實體(G21)的平均密度大于等于導電液體(G31)的密度，實體(G21)具有磁性或順磁性，實體(G21)裝置在絕緣容器內，實體(G21)外表面是絕緣的，實體(G21)的外部體積小于絕緣容器(G11)的容積減去導電液體(G31)的體積;
公共電極(G51)位于絕緣容器(G11)的容腔內表面底部，公共電極(G51)與導電液體(G31)總是保持接觸，公共電極(G51)與受控通路第二節點(O-)之間具有電學連接;
線圈未通電的情況下，至少兩個梯度電極(U31、U32、U33、U34)被設置在絕緣容器(G11)的容腔內，所有梯度電極(U31、U32、U33、U34)與導電液體(G31)相接觸，各個梯度電極(U31、U32、U33、U34)到導電液體(G31)的液平面的距離各不相等，實體(G21)懸浮或沉底于導電液體(G31);
每個梯度電極(U31、U32、U33、U34)與受控通路第一節點(O+)之間均串聯有一個容抗固定的電容器(C1、C2、C3、C4);
給電磁線圈(G41)通電，電磁線圈(G41)產生磁場(G42)，電磁線圈(G41)會吸引與實體(G21)使在實體(G21)上浮，并導致實體(G21)排開導電液體(G31)的排開體積減小，進而使導電液體(G31)的液平面下降并能夠脫離各個梯度電極(U31、U32、U33、U34)，從而實現受控通路的第一節點(O+)與受控通路的第二節點(O-)之間被并聯的容抗固定的電容器(C1、C2、C3、C4)的數量的變化從而改變受控通路的第一節點(O+)與受控通路的第二節點(O-)之間電容容量總值。
2.如權利要求1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：所述的實體(G21)為多種物質、多重結構共同構成的漂浮裝置。
3.如權利要求1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：所述的導電液體(G31)為液態金屬、電解質。
4.如權利要求1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：所述的實體(G21)的內部具有空腔(G22)。
5.如權利要求1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：所述的公共電極(G51)使用含有金屬鎢的合金制成。
6.如權利要求1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：所述的絕緣容器(G11)為玻璃制成。
7.如權利要求1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：所述的容抗固定的電容器C1、C2、C3、C4為繞線電容。
8.如權利要求1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：公共電極(G51)與受控通道第二節點(O-)之間還串聯有傾斜開關(K1)，防止電容器在放置不正確的情況下被使用。
9.一種具有水泵的污水處理設備，其特征在于：具有權利要求1所述的具有退位開關的并式梯度可調電容器。
10.一種水泵控制系統，其特征在于：具有權利要求1所述的具有退位開關的并式梯度可調電容器。
說明書
具有退位開關的并式梯度可調電容器、水泵控制系統、具有水泵的污水處理設備
技術領域
本發明屬于電學領域，尤其涉及具有退位開關的并式梯度可調電容器、水泵控制系統、具有水泵的污水處理設備。
背景技術
現有技術的電容值實時可控的電容器很少或成本過高或結果復雜易損或難以用于大功率電路。
發明內容
為解決技術背景中敘述的問題，本發明提出了具有退位開關的并式梯度可調電容器、水泵控制系統、具有水泵的污水處理設備。
本發明具有如下技術內容。
1、一種具有退位開關的并式梯度可調電容器，其特征在于：包括絕緣容器(G11)、導電液體(G31)、實體(G21)、公共電極(G51)、至少兩個梯度電極(U31、U32、U33、U34)、電磁線圈(G41)、受控通路第一節點(O+)、受控通路第二節點(O-)、控制端第一節點(P+)、控制端第二節點(P-)、至少兩個容抗固定的電容器(C1、C2、C3、C4);
絕緣容器(G11)具有穩定的形狀，絕緣容器(G11)的外形為圓柱狀，絕緣容器(G11)的容器為圓柱狀，絕緣容器(G11)的容腔不容易發生形狀變化，絕緣容器(G11)為密封容器;
導電液體(G31)承裝在絕緣容器(G11)的容腔內，導電液體(G31)的體積小于絕緣容器(G11)的容積，導電液體(G31)的體積大于絕緣容器(G11)的容積的一半;
電磁線圈(G41)固定纏繞在絕緣容器(G11)的外部，電磁線圈(G41)位于絕緣容器(G11)的等腰線以上，電磁線圈(G41)的軸線與絕緣容器(G11)的軸線相重合，電磁線圈(G41)的兩端分別與控制端第一節點(P+)、控制端第二節點(P-)相連;
實體(G21)的平均密度大于等于導電液體(G31)的密度，實體(G21)具有磁性或順磁性，實體(G21)裝置在絕緣容器內，實體(G21)外表面是絕緣的，實體(G21)的外部體積小于絕緣容器(G11)的容積減去導電液體(G31)的體積;
公共電極(G51)位于絕緣容器(G11)的容腔內表面底部，公共電極(G51)與導電液體(G31)總是保持接觸，公共電極(G51)與受控通路第二節點(O-)之間具有電學連接;
線圈未通電的情況下，至少兩個梯度電極(U31、U32、U33、U34)被設置在絕緣容器(G11)的容腔內，所有梯度電極(U31、U32、U33、U34)與導電液體(G31)相接觸，各個梯度電極(U31、U32、U33、U34)到導電液體(G31)的液平面的距離各不相等，實體(G21)懸浮或沉底于導電液體(G31);
每個梯度電極(U31、U32、U33、U34)與受控通路第一節點(O+)之間均串聯有一個容抗固定的電容器(C1、C2、C3、C4);
給電磁線圈(G41)通電，電磁線圈(G41)產生磁場(G42)，電磁線圈(G41)會吸引與實體(G21)使在實體(G21)上浮，并導致實體(G21)排開導電液體(G31)的排開體積減小，進而使導電液體(G31)的液平面下降并能夠脫離各個梯度電極(U31、U32、U33、U34)，從而實現受控通路的第一節點(O+)與受控通路的第二節點(O-)之間被并聯的容抗固定的電容器(C1、C2、C3、C4)的數量的變化從而改變受控通路的第一節點(O+)與受控通路的第二節點(O-)之間電容容量總值。
2、如技術內容1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：所述的實體(G21)為多種物質、多重結構共同構成的漂浮裝置。
3、如技術內容1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：所述的導電液體(G31)為液態金屬、電解質。
4、如技術內容1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：所述的實體(G21)的內部具有空腔(G22)。
5、如技術內容1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：所述的公共電極(G51)使用含有金屬鎢的合金制成。
6、如技術內容1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：所述的絕緣容器(G11)為玻璃制成。
7、如技術內容1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：所述的容抗固定的電容器C1、C2、C3、C4為繞線電容。
8、如技術內容1所述的一種具有退位開關的并式梯度可調電容器,其特征在于：公共電極(G51)與受控通道第二節點(O-)之間還串聯有傾斜開關(K1)，防止電容器在放置不正確的情況下被使用。
9、一種具有水泵的污水處理設備，其特征在于：具有技術內容1所述的具有退位開關的并式梯度可調電容器。
10、一種水泵控制系統，其特征在于：具有技術內容1所述的具有退位開關的并式梯度可調電容器。
技術內容說明及其有益效果。
技術內容說明：
本發明中，實體(G21)可以是單一結構也可以是復合結構，可以是單一物質構成，也可以是多種物質構成;實體(G21)的形狀不限，本領域技術人員可以根據自己的需求自行設計合理可行的形狀，這是熟悉本領域技術、知曉公知常識的本領域工程師能夠理解的，故不贅述。
本發明的具有退位開關的并式梯度可調電容器，觸點不易燒毀，使用壽命長。
本發明的具有退位開關的并式梯度可調電容器，可以用于大功率電路、弱電大功率電路，本發明的具有退位開關的并式梯度可調電容器需要靜置使用，本發明不適應與移動設備，但是對于靜置使用的設備是適應的。
本發明的具有退位開關的并式梯度可調電容器采用電磁力、磁力控制實體的浮狀態從而控制實體的排液體積從而控制液面高度進而控制開關的通斷從而控制電容量是本領域技術人員難以想到的。
本說明書中絕緣容器、各種電極、導電液體、電磁線圈、實體構成的多路繼電器中，被控制時導電通道數量增加的被稱作進位開關，被控制時導電通道數量減少的被稱作退位開關。
本發明觸點壽命長、造價低廉、本發明的隔離性好、能夠運用于大功率電路比如弱電電源電路、電力電路、超高壓電力電路。
