申請日2015.09.22

　　公開(公告)日2016.01.06

　　IPC分類號C02F1/24

　　摘要

　　本實用新型公開了一種加壓氣溶式污水處理裝置，由氣浮箱、污水箱、進水裝置、溶氣加壓罐、不銹鋼支架、加壓罐進水裝置、加壓罐進氣裝置、加壓罐出水裝置、回水管和控制系統組成;進水裝置將污水從污水箱輸送至氣浮箱左側上部，加壓罐進水裝置將污水從氣浮箱右側底部抽送至溶氣加壓罐頂部，加壓罐進氣裝置將壓縮空氣輸送至溶氣加壓罐中部，溶氣水經由加壓罐出水裝置將溶氣水運送至氣浮箱中部，氣浮箱右側上部排出廢渣，多余污水自回水管回流至污水箱。本實用新型所述的一種加壓氣溶式污水處理裝置結構簡單，設計合理，處理效率高，安全可控，適合多類污水處理。

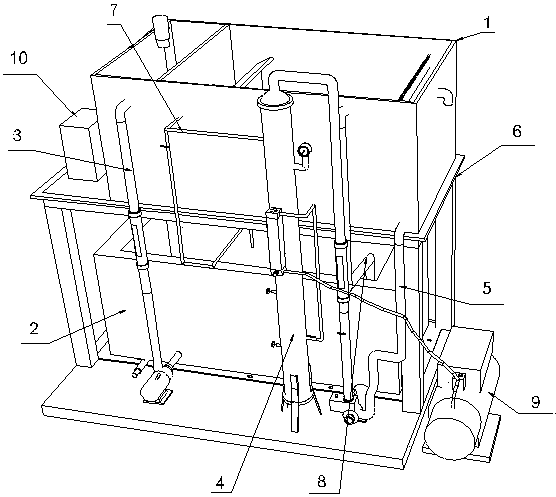

　　摘要附圖



　　權利要求書

　　1.一種加壓氣溶式污水處理裝置，其特征在于，包括位于不銹鋼支架(6)底部的污水箱(2)，位于污水箱(2)上方的氣浮箱(1)，連接污水箱(2)與氣浮箱(1)的進水裝置(3)，連接氣浮箱(1)與溶氣加壓罐(4)的加壓罐進水裝置(5)，連接氣浮箱(1)與污水箱(2)的回水管(8)，連接溶氣加壓罐(4)的加壓罐進氣裝置(9)，連通氣浮箱(1)和溶氣加壓罐(4)的加壓罐出水裝置(7)，以及位于氣浮箱(1)左側的控制系統(10);所述的氣浮箱(1)中部設有分隔裝置。

　　2.根據權利要求1所述的一種加壓氣溶式污水處理裝置，其特征在于，所述分隔裝置包括設置在所述氣浮箱(1)中部的分隔擋板，所述分隔擋板垂直于氣浮箱(1)底面，且與前后箱壁無縫焊接。

　　3.根據權利要求2所述的一種加壓氣溶式污水處理裝置，其特征在于，所述分隔擋板包括：第一檔板(1-2)、第二檔板(1-3);所述第一檔板(1-2)上端與氣浮箱(1)上檐口齊平，第一檔板(1-2)底端與氣浮箱(1)箱底存在有2cm-15cm的距離;所述的第二檔板(1-3)位于第一檔板(1-2)右側20cm-50cm之間，第二檔板(1-3)下端與氣浮箱(1)底部無縫焊接，第二檔板(1-2)上端向右成銳角彎曲，第二檔板(1-3)高度低于第一檔板(1-2)，第二檔板(1-3)與第一檔板(1-2)高度差為2cm-10cm。

　　4.據權利要求1所述的一種加壓氣溶式污水處理裝置，其特征在于，所述氣浮箱(1)右側上部設有槽體(1-4)、集渣孔(1-5)、排渣孔(1-6);所述槽體(1-4)為L型結構，槽體(1-4)前后兩端分別與氣浮箱(1)前后壁無縫焊接，槽體(1-4)右側與氣浮箱(1)右側廂壁無縫焊接;所述集渣孔(1-5)位于槽體(1-4)左側槽壁上部，集渣孔(1-5)為均勻排列的貫穿槽體(1-4)的半圓柱形中空結構，集渣孔(1-5)數量為10-40個;所述排渣孔(1-6)位于氣浮箱(1)右側廂壁，排渣孔(1-6)底部高于槽體(1-4)底端，排渣孔(1-6)左端位于槽體(1-4)內部，向右貫通氣浮箱(1)延伸到氣浮箱(1)外部。

　　5.根據權利要求1所述的一種加壓氣溶式污水處理裝置，其特征在于，所述的氣浮箱(1)左側廂壁上部設有水位傳感器(1-1)，所述水位傳感器(1-1)與氣浮箱(1)上檐口的距離為3cm-5cm，水位傳感器(1-1)與控制系統(10)通過導線連接。

　　6.根據權利要求1所述的一種加壓氣溶式污水處理裝置，其特征在于，所述的溶氣加壓罐(4)罐體上部設有壓力傳感器(4-1)，所述壓力傳感器(4-1)與控制系統(10)通過導線連接。

　　說明書

　　一種加壓氣溶式污水處理裝置

　　技術領域

　　本發明屬于污水處理裝置領域，具體涉及一種加壓氣溶式污水處理裝置。

　　背景技術

　　水污染是指排入水體的污染物在數量上超過該物質在水體中的本底含量和水體的環境容量，從而導致水體的物理性質、化學性質和生物學性質發生變化，使水體固有的生態系統和水體功能受到破壞。

　　近年來，我國有關部門在水源保護方面作了許多工作，但是，由于各種條件的制約，全國水源污染仍呈發展趨勢，有90%以上的城市水域污染嚴重，近50%的重點城鎮水源水質不符合飲用水源的水質標準。由此可見，雖然近年來我國在水污染防治方面做了許多工作，但不少江河湖泊的水質仍在逐漸變差。在這種情況下，在我國淡水資源本來就十分緊缺的前提下，完全不使用受到污染的淡水水源越來越不可能。也就是說，我國自來水廠不得不面臨著使用更多的水質不符合要求的受污染原水作為生活飲用水的水源。

　　目前，我國污水處理面臨三個最突出的問題：1)資金嚴重不足;2)污水處理水平低;3)污水處理的運行機制不合理。

　　發明內容

　　為了解決上述技術問題，本發明提供一種加壓氣溶式污水處理裝置，所述一種加壓氣溶式污水處理裝置，包括位于不銹鋼支架6底部的污水箱2，位于污水箱2上方的氣浮箱1，連接污水箱2與氣浮箱1的進水裝置3，連接氣浮箱1與溶氣加壓罐4的加壓罐進水裝置5，連接氣浮箱1與污水箱2的回水管8，連接溶氣加壓罐4的加壓罐進氣裝置9，連通氣浮箱1和溶氣加壓罐4的加壓罐出水裝置7，以及位于氣浮箱1左側的控制系統10;所述的氣浮箱1中部設有分隔裝置。

　　進一步地，所述分隔裝置包括設置在所述氣浮箱1中部的分隔擋板，所述分隔擋板垂直于氣浮箱1底面，且與前后箱壁無縫焊接。

　　進一步地，所述分隔擋板包括：第一檔板1-2、第二檔板1-3;所述第一檔板1-2上端與氣浮箱1上檐口齊平，第一檔板1-2底端與氣浮箱1箱底存在有2cm-15cm的距離;所述的第二檔板1-3位于第一檔板1-2右側20cm-50cm之間，第二檔板1-3下端與氣浮箱1底部無縫焊接，第二檔板1-2上端向右成銳角彎曲，第二檔板1-3高度低于第一檔板1-2，第二檔板1-3與第一檔板1-2高度差為2cm-10cm。

　　進一步的，所述氣浮箱1右側上部設有槽體1-4、集渣孔1-5、排渣孔1-6;所述槽體1-4為L型結構，槽體1-4前后兩端分別與氣浮箱1前后壁無縫焊接，槽體1-4右側與氣浮箱1右側廂壁無縫焊接;所述集渣孔1-5位于槽體1-4左側槽壁上部，集渣孔1-5為均勻排列的貫穿槽體1-4的半圓柱形中空結構，集渣孔1-5數量為10-40個;所述排渣孔1-6位于氣浮箱1右側廂壁，排渣孔1-6底部高于槽體1-4底端，排渣孔1-6左端位于槽體1-4內部，向右貫通氣浮箱1延伸到氣浮箱1外部。

　　進一步的，所述的氣浮箱1左側廂壁上部設有水位傳感器1-1，所述水位傳感器1-1與氣浮箱1上檐口的距離為3cm-5cm，水位傳感器1-1與控制系統10通過導線連接。

　　進一步的，所述的溶氣加壓罐4罐體上部設有壓力傳感器4-1，所述壓力傳感器4-1與控制系統10通過導線連接。

　　本發明專利公開的一種加壓氣溶式污水處理裝置，其優點在于：

　　(1)該裝置采用溶氣水處理污水，對污水中有機物去除效果更好。

　　(2)污水在氣浮箱反應時間較短，處理污水速度更快。

　　(3)該設備可實現對氣浮箱液位的自動監視和預警。

　　本發明所述的一種加壓氣溶式污水處理裝置結構簡單，設計合理，處理效率高，安全可控，適合多類污水處理。
