申請日2015.08.26

　　公開(公告)日2015.12.23

　　IPC分類號C02F11/14

　　摘要

　　本實用新型公開一種新型低濃度污泥濃縮裝置，包括電控柜、絮凝劑混合槽、污泥脫水離心機和底座，所述電控柜安裝于絮凝劑混合槽側面，所述電控柜為架空設置，所述絮凝劑混合槽上設置有污泥輸入口、計量槽和加藥口，所述絮凝劑混合槽和污泥脫水離心機之間搭配有污泥管，所述污泥脫水離心機安裝于底座上，所述污泥脫水離心機上搭配有換熱器，所述污泥脫水離心機和底座之間搭配有蓄水槽，所述蓄水槽與底座為一體式設置，所述蓄水槽為傾斜設置，所述蓄水槽上設置有排水口;該新型低濃度污泥濃縮裝置對低濃度污泥濃縮速度快、濃縮效果好。

　　權利要求書

　　1.一種新型低濃度污泥濃縮裝置，其特征在于：包括電控柜、絮凝劑混合槽、污泥脫水離心機和底座，所述電控柜安裝于絮凝劑混合槽側面，所述電控柜為架空設置，所述絮凝劑混合槽上設置有污泥輸入口、計量槽和加藥口，所述絮凝劑混合槽和污泥脫水離心機之間搭配有污泥管，所述污泥脫水離心機安裝于底座上，所述污泥脫水離心機上搭配有換熱器，所述污泥脫水離心機和底座之間搭配有蓄水槽，所述蓄水槽與底座為一體式設置，所述蓄水槽為傾斜設置，所述蓄水槽上設置有排水口。

　　2.根據權利要求1所述的新型低濃度污泥濃縮裝置，其特征在于：所述絮凝劑混合槽底面設置有排污口。

　　3.根據權利要求1所述的新型低濃度污泥濃縮裝置，其特征在于：所述污泥脫水離心機上設置有水管。

　　4.根據權利要求1所述的新型低濃度污泥濃縮裝置，其特征在于：所述絮凝劑混合槽上設置有攪拌機。

　　5.根據權利要求1所述的新型低濃度污泥濃縮裝置，其特征在于：所述污泥管上設置有閘閥。

　　說明書

　　一種新型低濃度污泥濃縮裝置

　　技術領域

　　本實用新型涉及一種新型低濃度污泥濃縮裝置。

　　背景技術

　　污泥濃縮裝置在使用中，料漿進入濃縮池后，料漿中的固體顆粒沉降到池底，濃縮機的刮泥裝置將沉降物聚集池中心的集料區，由排料泵抽走，上清液直接流走，底部排料濃度遠高于進料濃度，從而達到濃縮的目的，但是由于低濃度的污泥由于沉淀受到慢，所以處理低濃度的污泥耗時長，而且污泥濃縮效果差。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種對低濃度污泥濃縮速度快、濃縮效果好的新型低濃度污泥濃縮裝置。

　　為了解決上述的問題本實用新型的采用的技術以及方法如下：

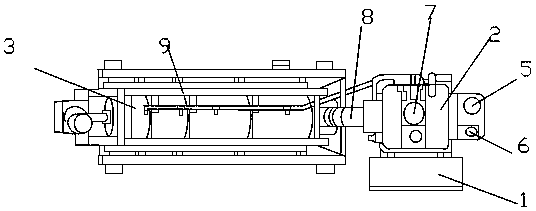

　　一種新型低濃度污泥濃縮裝置，包括電控柜、絮凝劑混合槽、污泥脫水離心機和底座，所述電控柜安裝于絮凝劑混合槽側面，所述電控柜為架空設置，所述絮凝劑混合槽上設置有污泥輸入口、計量槽和加藥口，所述絮凝劑混合槽和污泥脫水離心機之間搭配有污泥管，所述污泥脫水離心機安裝于底座上，所述污泥脫水離心機上搭配有換熱器，所述污泥脫水離心機和底座之間搭配有蓄水槽，所述蓄水槽與底座為一體式設置，所述蓄水槽為傾斜設置，所述蓄水槽上設置有排水口。

　　作為優選，所述絮凝劑混合槽底面設置有排污口，可以方便使用者清洗絮凝劑混合槽時將污水排出。

　　作為優選，所述污泥脫水離心機上設置有水管，可以方便使用者清洗污泥脫水離心機。

　　作為優選，所述絮凝劑混合槽上設置有攪拌機，可以使藥物和污泥充分混合。

　　作為優選，所述污泥管上設置有閘閥，可以將絮凝劑混合槽和污泥脫水離心機之間的連接隔斷，防止出現倒流。

　　本實用新型的有益效果為:通過在污泥脫水離心機上搭配有換熱器，可以升高污泥脫水離心機內部的溫度加快絮凝物的成型速度和絮凝效果，而且污泥脫水離心機可以將污泥的水分快速分離，使得污泥整體的濃縮加快。
