申請日2015.09.23
公開(公告)日2017.05.31
IPC分類號C02F11/04; C02F11/06; C02F11/12; C02F11/16; C02F11/18; C02F1/52
摘要
本發明涉及一種用于污水處理的方法和系統，包含在污水(0)中的污泥的至少部分經受水解(8)。所述水解(8)作為熱水解執行。在所述水解(8)的步驟之后進行干燥(19)。所述干燥(19)是以過壓在蒸汽區域中工作的干燥。將在以過壓在所述蒸汽區域中工作的干燥(19)中產生的蒸汽的至少部分輸送(20)給在所述熱水解(8)中的污泥的所述部分。

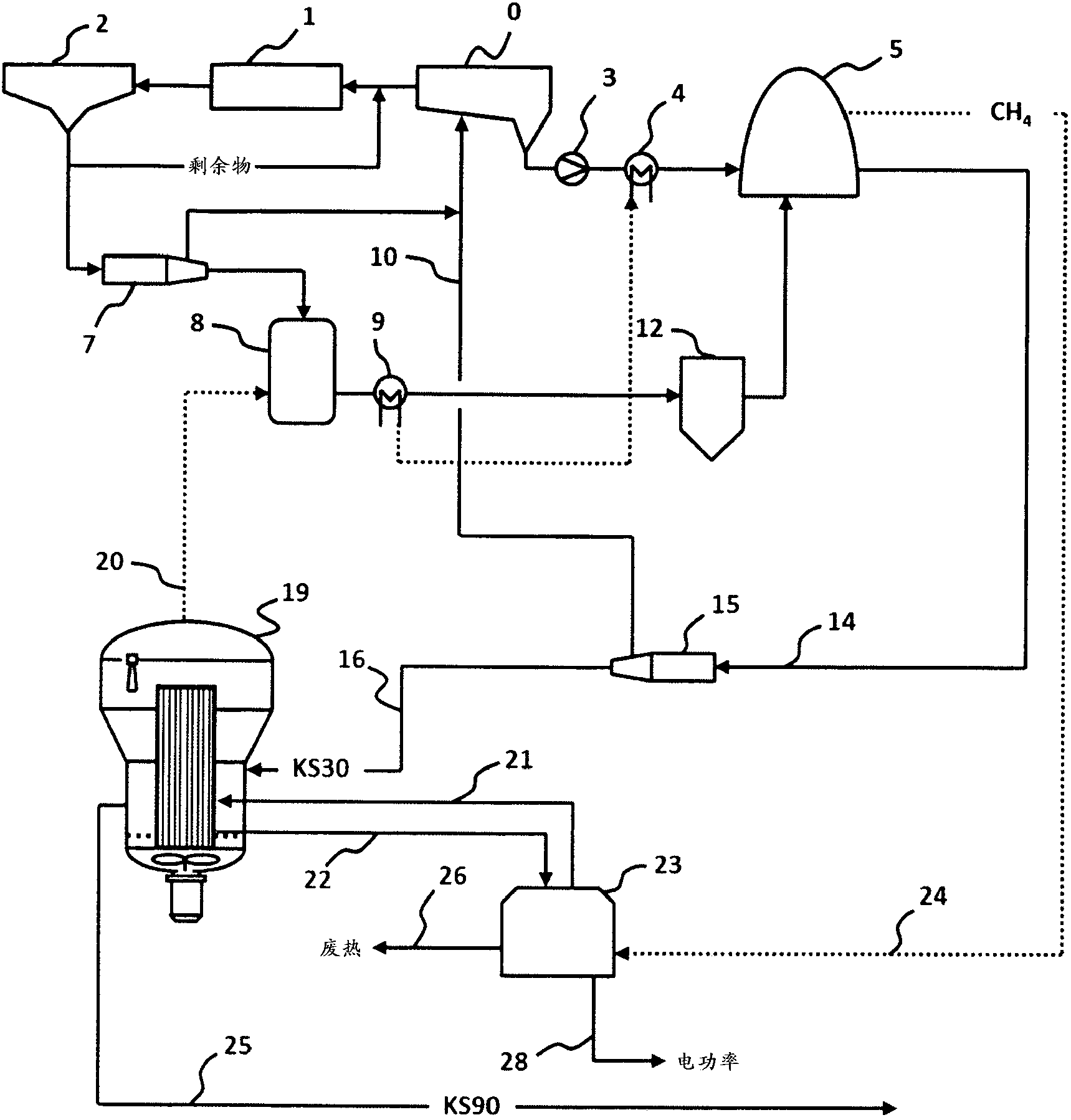

摘要附圖
權利要求書
1.一種用于污水處理的方法，在該方法中，
使包含在污水(0)中的污泥的至少部分經受水解(8)，
水解(8)作為熱水解執行，
在水解(8)的步驟之后進行干燥(19)，
其特征在于，
干燥(19)是以過壓在蒸汽區域中工作的干燥，和
將在以過壓在蒸汽區域中工作的干燥(19)中產生的蒸汽的至少部分輸送(20)給在熱水解(8)中的污泥的所述部分。
2.根據權利要求1所述的用于污水處理的方法，其特征在于，
以過壓在蒸汽區域中工作的干燥(19)是流化床-干燥，和
在干燥(19)中，將通過流化床干燥產生的內含物借助蒸汽輸送給在熱水解(8)中的污泥的所述部分。
3.根據權利要求1或2所述的用于污水處理的方法，其特征在于，在污泥的所述部分經受熱水解(8)的情況下隨后進行腐化(5、11)。
4.根據權利要求3所述的用于污水處理的方法，其特征在于，在腐化(5、11)的步驟和干燥(19)的步驟之間對經受腐化的污泥進行機械脫水。
5.根據權利要求3或4之一所述的用于污水處理的方法，其特征在于，將一方面剩余泥漿和另一方面初級泥漿分開進行腐化(5、11)。
6.根據權利要求1或2之一所述的用于污水處理的方法，其特征在于，
污水處理無腐化(5、11)地設置，和
將干燥的污泥輸送給單體燃燒，并且所產生的熱值豐富的爐內氣體在再燃燒中用于產生蒸汽以用于高溫干燥。
7.根據上述權利要求之一所述的用于污水處理的方法，其特征在于，在干燥(19)中產生的蒸汽的部分用于從水解且腐化的污泥的分離出的水中汽提氨。
8.根據上述權利要求之一所述的用于污水處理的方法，其特征在于，在干燥(19)中產生的蒸汽的部分用于機械的污泥脫水和/或用于運行微型或小型渦輪機和/或用于濃縮含鹽的水。
9.根據上述權利要求之一所述的用于污水處理的方法，其特征在于，從在脫水中提取的泥漿水中或從輸送給脫水的污泥中進行磷回收。
10.一種用于污水處理的系統，
具有用于水解處理污泥的水解裝置(8)，和
具有用于干燥污泥的干燥器(19)，
其特征在于，
干燥器(19)是以過壓在蒸汽區域中工作的干燥器，
設有用于將在以過壓在蒸汽區域中工作的干燥器(19)中產生的蒸汽輸送至水解裝置(8)的輸送裝置(20)，和
水解裝置(8)構建為，使得水解裝置將所輸送的蒸汽與污泥混勻。
11.根據權利要求10所述的用于污水處理的系統，其特征在于，
干燥器(19)是流化床干燥器，和
在干燥器(19)中，將通過流化床干燥產生的內含物借助蒸汽輸送給在熱水解(8)中的污泥的所述部分。
12.根據權利要求10或11所述的用于污水處理的系統，其特征在于，設有至少一個腐化容器(5、11)、例如沼氣池，所述腐化容器間接地或直接地連接到水解裝置(8)上。
13.根據權利要求12所述的用于污水處理的系統，其特征在于，設有脫水級，脫水級與一個或多個腐化容器(5、11)間接地或直接地連接。
14.根據權利要求12或13之一所述的用于污水處理的系統，其特征在于，設有至少兩個腐化容器(5、11)，所述腐化容器一方面設置用于剩余泥漿，并且另一方面設置用于初級泥漿。
15.根據權利要求10或11之一所述的用于污水處理的系統，其特征在于，
污水處理無腐化容器(5、11)地設置，和
將干燥的污泥輸送給燃燒設施——尤其是單體燃燒設施或廢料燃燒設施——或熔融氣化設施，并且所產生的熱值豐富的爐內氣體在再燃燒中用于產生蒸汽以用于高溫干燥和/或產生電流。
16.根據權利要求10至15之一所述的系統，其特征在于，設有氨的汽提裝置(17)，所述汽提裝置連接到干燥器(19)上。
17.根據權利要求10至16之一所述的用于污水處理的系統，其特征在于，設有磷回收級。
說明書
用于污水處理的方法和系統
技術領域
本發明涉及一種用于污水處理的方法，在該方法中，使包含在污水中的污泥的至少部分經受水解，水解作為熱水解執行，并且在水解步驟之后進行干燥。
本發明還涉及一種用于污水處理的系統，所述系統具有用于對污泥進行水解處理的水解裝置和用于干燥污泥的干燥器。
背景技術
在污水處理時通常積聚污泥。污泥絕對不是只是不利的、必須被清除的副產物，相反，由于污泥的有機內含物是有價值的能量載體并且由于所含有的磷酸鹽和氮，污泥構成植物營養載體。
污泥的能量含量一方面可以通過腐化并且再利用所積聚的含甲烷的沼氣而得以使用，但是另一方面也可以通過燃燒已干燥的污泥并且再利用所產生的爐內氣體而得以使用。在此，在一個場所腐化和脫水的組合以及在另一場所干燥和燃燒都提供非常高的初級能源使用。所述初級能源使用能夠通過如下方式進一步提高：當干燥以過壓在蒸汽區域中進行并且腐化污泥的可脫水性通過預處理措施、尤其通過熱水解來改善時，在同一場所布設四種方法(腐化、脫水、干燥、燃燒)。所述組合能夠因?yàn)闂売酶b置和因?yàn)樵谕粓?chǎng)所使用單體燃燒而被再次明顯改善。
“水解”理解為借助于水將化學化合物進行分離。由于是熱水解，因此在對腐化污泥進行干燥時可蒸發較少的水。
污泥的熱水解處理在約60℃至320℃的溫度下并且在約10分鐘至兩小時的處理持續時間下改善污泥的可腐蝕性，使得在腐化時較大程度分解有機的污泥份額并且產生多氣體產物。因此實現在腐化時較高的能量輸出以及較小的待脫水的污泥質量流。
不同的建議已經從用于相應污水處理的現有技術中已知。因此已經在DE 43 33468 C2中描述一種用于處理源于生物的剩余材料(其中也包括污泥)的方法。在此，首先進行污泥的腐化。隨后，借助于熱壓水解在例如300℃的溫度下對腐化污泥進行處理，并且此后再次返回到腐化裝置中。對于水解所需的熱量間接地經由熱交換器輸送，其中，建議將水解氣體本身或者也將生物氣體的燃燒作為熱源。
從DE 198 58 187 C5中已知一種用于處理污泥的方法。污泥在第一厭氧的腐蝕階段中被處理之后輸送到熱分裂裝置中。離開熱分裂裝置的泥漿隨后要么在第二厭氧的腐蝕階段中被腐蝕，要么返回到第一厭氧的腐化階段中。用于水解的熱量經由熱交換器間接地輸送并且在完成水解之后同樣經由熱交換器再次排出。
從EP 1 230 167 B1中已知一種用于處理來自動物加工工業的剩余材料的方法。所述剩余材料在添加堿性物質之后在20℃至160℃下經受熱水解處理。在另外的加工步驟中此外也在環境壓力下或者也在真空下對剩余材料的部分進行干燥，廢氣被排出到環境中。用于熱水解的熱輸送間接地經由加熱器進行。
在EP 1 320 388 B1中描述了一種用于處理有機材料的方法。首先將有機材料用石灰、CaO和/或Ca(OH)2在100℃至220℃之間的溫度下在壓力下蒸煮。間接地輸送為此所需的熱量。被蒸煮的有機材料隨后被輸送給汽提設施，其中，由于壓力降低而汽提出氨并且同時析出溶解的鄰磷酸鹽。替選地，被蒸煮的材料能夠在輸送到汽提設施中之前在厭氧條件下部分地轉換成生物氣體。
在EP 1 527 022 B1中描述一種用于污泥處理的方法。在此，污泥經受至少一個預處理步驟，在所述預處理步驟中也在50℃至180℃下和位于2000hPa至40000hPa的壓力下進行熱水解。預處理的泥漿隨后需氧地或厭氧地腐化。替選地，將在預處理之后留在泥漿中的固體分離并且輸送給重新的熱水解。熱水解在壓煮器中以小的規模進行，意即，間接地輸送熱量。
從DE 10 2011 112 780 A1已知用于處理污泥的另一方法。首先將泥漿在熱水解或化學熱水解中處理。隨后，將溶解的鄰磷酸鹽從泥漿中分離。此后，將剩余的泥漿在腐化容器中厭氧地腐化。在此，用于熱水解的熱輸送可以間接地經由熱交換器和/或直接地借助于蒸汽注入來進行。泥漿在水解之后并且在分離磷酸鹽之前經由冷卻設備進行冷卻。
從DE 10 2009 014 776 A1中已知一種用于熱水解有機物的方法。用于熱水解的熱量間接地經由熱交換器傳遞或提取，即經由加熱和冷卻元件傳遞或提取。在此，介質在加熱元件和冷卻元件之間在循環中輸送。在此，對于水解所需的熱量間接地傳遞到介質上。
對于所有已經已知的方法，在熱水解時附加地需要熱能。在此，通常也已經考慮，將所述熱能從多氣體產物的部分中、從腐化裝置中或者從在內燃機中燃燒的沼氣中抽取，即最終從在方法本身中產生的熱能中抽取。然而經�？尚械氖牵鰺崮苓�可在其它方面使用并且對如下存在相當大的興趣：用于熱水解的附加熱能至少高效地得以使用。
在此，間接的熱傳遞實際上不應是優選的，盡管間接的熱傳遞在全部在先提及的建議中提及。以間接的途徑進行熱傳遞是明顯不利的并且是效果較差的，并且還具有下述缺點：其嚴重限制了在污泥中的最大可能的固體濃度。如果將在間接的熱傳遞中的固體濃度選擇為較高的，那么熱傳遞還會更差，因?yàn)槟酀{的粘度在固體濃度升高時增大。
為了避免這些缺點，在DE 10 2008 013 980 B3中已經提出，在用于污泥處理的方法中，對于水解所需的熱量要么間接地借助于熱交換器要么然而借助于蒸汽注入裝置注入水蒸氣來直接輸送。所述建議此外已經包含下述構思：借助熱水解僅對污泥的所謂的剩余泥漿進行處理，并且隨后在腐化容器中使其厭氧地腐化。經水解的剩余泥漿因此單獨地腐化。
在從EP 0 784 504 B1中已知的用于水解有機材料的方法中，同樣借助于水蒸氣對有機材料例如污水泥漿進行熱水解。除了經由熱交換器間接地加熱有機材料，還描述了在壓力容器中直接處理，在直接處理時水蒸氣從底部引入到壓力容器中并且升高溫度。
也在EP 1 198 424 B1中建議了在用于處理污泥的方法中直接將蒸汽輸送到水解反應器中。在此，首先將有機材料加熱到近似100℃的溫度，隨后將有機材料在10000hPa至4000hPa的絕對壓力下借助蒸汽在混合器中混合并且導入預加熱罐中，隨后使其達到3000hPa至10000hPa的絕對壓力并且引入水解反應器中。在完成水解之后，將減壓罐中的壓力減壓到1000hPa至4000hPa。在該壓力下進行蒸汽和泥漿的分離，隨后同樣進行泥漿的進一步冷卻。熱量在該方法中為了預加熱到約100℃而間接地經由熱交換器輸送，并且為了進一步加熱到高于100℃而直接借助于蒸汽注入裝置來輸送。為了減小熱量需求或蒸汽需求，將蒸汽從減壓罐中分離，并且向回輸送至第一熱交換器和/或在混合器中與泥漿混合。
設有借助蒸汽注入裝置而工作的水解裝置的該建議為了產生蒸汽而分別需要蒸汽鍋爐。這是非常不利的，因?yàn)榇舭l(fā)的水必須滿足高的純度要求，從而避免在蒸汽鍋爐中的沉積和蒸汽鍋爐的損壞。滿足該純度要求的這種水質通常僅能經由飲用水的附加水凈化或者借助于良好凈化的工業用水來確保并且因此導致附加的成本和風險，并且當然也導致在例如仍產生損壞時蒸汽鍋爐的附加失效。此外，待蒸發的水必須留在泥漿中并且因此必須持續地保持可用。盡管在污水處理時在熱水解的步驟中直接進行蒸汽注入是有利的，但這些建議始終遇到實踐上的問題，并且這些建議沒有以所期望的程度執行。不變的是，借助經證實的傳統間接熱量輸送來工作以進行熱水解，并且必須容忍上面概述的缺點。
從DE 10 2008 045 289 A1中已知一種用于同時在能源和材料方面再利用廢料的方法。在該方法中，冶金方法用于在一個方法步驟中在回收材料的同時，通過產生能量豐富的氣體而同時在能源方面和材料方面利用無級和/或有機廢料。在以約2000℃產生的熱值豐富的具有10.5%H2和19%CO的爐內氣體進行單體燃燒時，能夠經由再燃燒來生成蒸汽以進行高溫干燥。
發明內容
在實踐中希望提出另外的用于改善污水處理的建議，這些建議能夠?qū)崿F(xiàn)有效地工作和/或開發其它應用領域。
所述目的在同類型方法中借助于本發明如下實現：干燥是以過壓在蒸汽區域中工作的干燥，并且將在以過壓在蒸汽區域中工作的干燥中產生的蒸汽的至少部分輸送給在熱水解中的污泥的所述部分。
在一種同類型的設置方式中，借助于本發明如下實現所述目的：干燥器是以過壓在蒸汽區域中工作的干燥器，設有用于將在以過壓在蒸汽區域中工作的干燥器中產生的蒸汽輸送至水解裝置的輸送裝置，并且所述水解裝置構建為，使得所述水解裝置將所輸送的蒸汽與污泥混勻。
根據本發明提出，在傳統方法中也已經通常設有的干燥步驟通過蒸汽干燥進行。然后將在所述蒸汽干燥時產生的廢氣傳導到水解級中。在此，污泥能夠通過廢氣被加熱和水解。廢氣的至少部分在此被冷凝進而引起將污泥直接加熱到期望的水解溫度。
因?yàn)槭钦羝稍�，所以泥漿內含物也進入廢氣中。因此，來自蒸汽干燥的冷凝物包含附加的內含物，所述內含物對水解有影響。該影響與下述情況明顯不同：將不具有這種內含物的水蒸氣用于所設有的熱水解，如這在傳統方法中設有的干燥步驟中在不進行根據本發明的蒸汽干燥的情況下發生。
這種全新的通過本發明產生的影響促使水解的效率由于借助于蒸汽干燥而提取的內含物而得以明顯改善。相比于將常規的經水解的泥漿腐化，獲得更快速的或更高的氣體或甲烷產量。在實驗中已經發現，這種改善完全能夠在七天的腐化時間中例如達到15%。
此外，從干燥中排出的蒸汽(在此具體為具有已提及的附加內含物的廢氣)能夠有利地壓縮到對于在熱水解時進行蒸汽注入所需要的壓力。替選地，下述可行性是適宜的：在增大的壓力下實施蒸汽干燥并且在沒有附加壓縮的情況下進行直接的蒸汽注入。
特別優選地，所提出的目的根據本發明如下實現：以過壓在蒸汽區域中進行的干燥是渦流干燥。在該優選的實施形式中存在由熱水解與流化床-蒸汽干燥構成的新型組合。從流化床-蒸汽干燥中排出的蒸汽被導入水解反應器中。蒸汽量以及壓力和溫度水平能夠在需要的情況下經由附加條件附加地匹配于水解的相應存在的條件。
由于廢氣的與傳統水蒸氣不同的組分而對水解的上面已經闡述的改善在沼氣產量方面約為15%或者在腐化容器的所需體積方面減小約50%。因此特別有利的是，在適應的干燥條件下使用來自優選使用的封閉的流化床蒸發干燥器的廢氣。
在干燥方法中在封閉的蒸汽循環中和在過壓下所能夠獲得的蒸汽態廢氣的組分意想不到地顯示出這些優點。在流化床蒸發干燥器中的溫度約為150℃，從而附加地對在干燥期間蒸發的水的內含物進行水解。這相對于大氣壓的或者說不在過壓下運行的蒸發干燥器(在這些蒸發干燥器下不進行這樣的水解)發生了明顯變化。
流化床蒸發干燥引起蒸汽組分的有目的的變化，所述蒸汽組分能夠?qū)崿F(xiàn)改善的熱水解用以提高能量獲取并且是傳統方法所不能比的。
水蒸氣不像常規描述的那樣被直接傳導到熱水解中，而是首先傳導到流化床蒸發干燥中，以便所述水蒸氣與從污泥中提取的內含物一起隨后輸送給熱水解。因此，根據本發明的方法也包含雙重利用水蒸氣，其優點可以僅通過以這種形式使用流化床蒸發干燥來實現。
特別有利的是，不再需要蒸汽發生器。這意味著省去顯著的設備耗費。此外也不再需要用于產生蒸汽的純凈水凈化。這意味著，污水凈化設施的運營者無須再考慮用于純凈水凈化的高前提條件。運營者既不必準備所述設施，也不必維護所述設施，運營者也不被強制以任何形式一開始就考慮由于維護和修理引起的可能的停機時間。
另一優點在于，不再發生工業用水消耗。這節省了成本，并且也省去維持和管理相應的生產能力。
也可以無替代地省去用于冷凝排出的蒸汽的熱交換器，所述熱交換器通常必須在傳統設施中使用。
同樣地，既不需要預熱式熱交換器，也不需要冷卻式熱交換器。由此總體上也產生更簡單的運行和更少的設備技術。
也在其它類型的蒸汽干燥器中產生所述優點，然而流化床-蒸汽干燥器被證實為是特別有效的并且其提供其它優點。以可適配的形式的流化床-蒸汽干燥例如從EP 2 457649 A1中已知。所述流化床-蒸汽干燥在該處結合尤其是在制糖工業中糖顆粒的流化來描述，但是也可在相應地匹配參數的情況下用于干燥污泥。在試制規模中，這已經經過測試并且出色地運轉。通過與熱水解的組合獲得出色的工作方式。
在DE 10 2009 049 181 A1中描述了一種用于組合流化床干燥、在此結合潮濕燃料的汽化的另一方法。在此，作為潮濕燃料而描述由對廢料和具有較高纖維素含量的剩余材料以及初次和二次產生的生物量進行凈化而獲得的特定餾分。為了能夠使用流化床干燥器，必須首先將液態燃料間接地經由熱交換器進行預加熱，因?yàn)槔淠锏闹苯咏佑|會引起燃料含水量的不期望的提高。在再處理污水中的污泥時使用流化床干燥器是以這種已知的方法既沒有考慮過的也是不可行的。
在本發明的一個特別有利的實施形式中，可完全棄用通過熱交換器間接地預加熱待水解的污泥。這尤其在存在足夠量的蒸汽并且所述蒸汽不做另外用途時是尤其適用的。因此能夠省去所有附加設備如熱交換器、管道和泵。由此顯著減少投入和運行成本。
此外，所提出的所述方法也可更穩健并且在運行操作技術方面更簡單地操作。這尤其在于，借助于蒸汽注入而引入的蒸汽的直接冷凝避免了通常出現的問題，例如生物污損、結垢、泄露以及額外工作例如熱交換器表面的清潔。
特別有利的也是，根據本發明的方法不需要新鮮水。因此不僅如上面已經提到那樣省去下述要求：?jiǎn)为?dú)儲備有蒸汽鍋爐或其它蒸汽發生設施，而且此外也通過節約水來獲得運營和資源節約的優點。
另一優點是，除了污泥的所期望的水解之外，也進行廢氣的至少部分的冷凝。通過所述冷凝來釋放蒸發焓并且回收在蒸汽干燥時預先消耗的熱能的大部分。此外，以這種方式也實現能量節約或替選于此實現等效的CO2節約。
然后，所產生的冷凝的廢氣也能夠有利地保留在厭氧的腐化物中進而集成地進一步處理。在此，冷凝的廢氣的有機內含物至少同樣部分地腐化并且轉換成附加能量。
在一系列實施形式中提出，在污泥的所述部分經受熱水解的情況下隨后進行腐化。
為此尤其可設有腐化容器。腐化容器和腐化級如開始描述的那樣在現有技術中本身已知，并且優選地，這樣的腐化也在本發明的變形形式中提供。然而也可行的是，本發明的實施形式在熱水解之后無腐化容器并且無腐化地實施。
在另一優選的實施形式中提出，從在脫水中輸送的污泥中進行磷回收。
所述措施具有下述優點：包含在污泥中的植物營養物質也提供有意義的和有效的使用。所述植物營養物質能夠通過磷酸鹽沉淀和從污泥水中分離氮來回收，以及但是也在污泥灰的回收方法中、意即從燃燒污泥的殘留物中回收。此外也可行的是，將在高溫-單體燃燒中獲得的含磷酸鹽的爐渣用作為肥料。
從DE 10 2012 014 357 B3中已知這樣的實施形式，所述實施形式借助于在冶金豎爐中熔融氣化來提供含磷的污泥在材料方面和/或能量方面的利用。在此，達到氣相的磷化合物被離析并且借助于冶金的、材料的循環利用而可用。
在另一實施形式中，處于壓力下的廢氣的散熱能夠如下靈活化，即，其能夠用于水凈化、工業用水的蒸汽汽提、用于機械脫水、用于運行微渦輪機和蒸餾濃縮含鹽的水。
在一個附加的實施形式中，能量流在一個污水凈化設施中和在多個污水凈化設施之間靈活化，使得產生呈干燥污泥形式的可儲存和可運輸?shù)膬?chǔ)存介質。在此，干燥的污泥能夠由較小的污水凈化設備經濟地運輸并且一起在較大的污水凈化設施現場燃燒。
本發明的一個實施形式在于用于污水處理的系統，在該系統中未設置腐化容器。在此，干燥的污泥被輸送給燃燒設施、尤其單體燃燒設施或廢料燃燒設施，或者被輸送給熔融氣化設施。所產生的熱值豐富的爐內氣體可以在再燃燒中用于產生蒸汽以用于高溫干燥和/或用于產生電流�？尚械氖牵苍谒鄰S或在燃煤發電廠或其它設施中使用。在干燥和燃燒構成的組合中，電流是對于經濟性特別具有決定性的產物。該實施形式引起方法轉變，這最終提高電流產量。
在其它實施形式中，根據本發明的原理不僅應用于污泥，而且也應用于糞肥和沼渣。
在從屬權利要求中以及在附圖的下述說明中給出本發明的其它優點。
