申請日2015.08.27

　　公開(公告)日2016.03.23

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開一種石英砂污水處理循環利用裝置，包括一級生化池、二級生化池、三級生化池和處理室，所述一級生化池和二級生化池頂面均設有與其內部連通的加液斗，所述加液斗由透明材料制成，所述加液斗外壁設有刻度層，所述一級生化池和二級生化池內頂面均設有由攪拌電機驅動的轉軸，所述轉軸上設有攪拌葉片，所述三級生化池內頂面設有數根豎直向下的水草種植桿，所述水草種植桿側面均勻開有種植孔，所述三級生化池內底面設有數塊傾斜的沉淀板，所述沉淀板與三級生化池內底面之間形成沉淀腔。本實用新型能夠方便、有效的進行污水的處理，保證處理的效果。

　　權利要求書

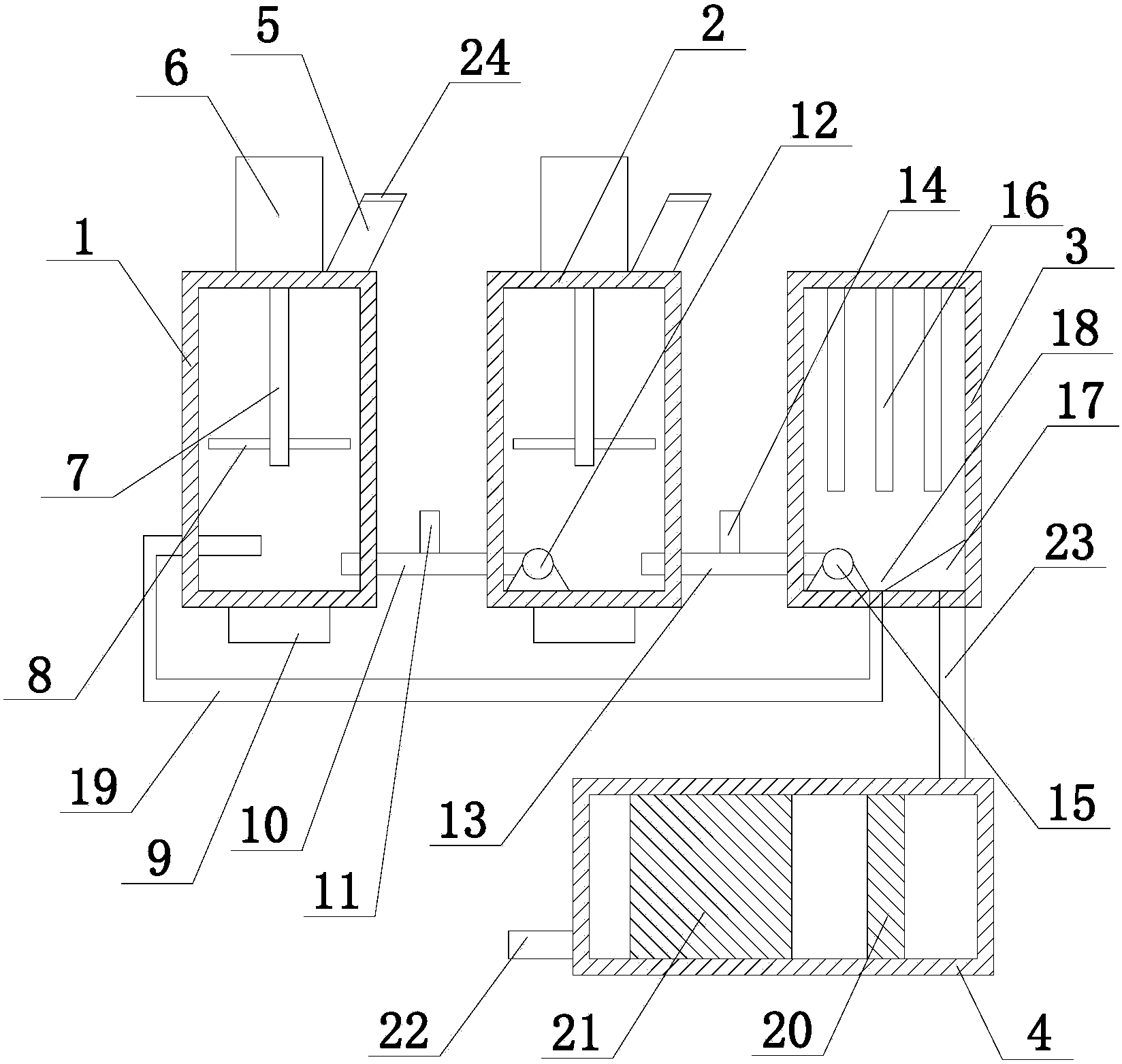

　　1.一種石英砂污水處理循環利用裝置，其特征在于：包括一級生化池(1)、二級生化池(2)、三級生化池(3)和處理室(4)，所述一級生化池(1)和二級生化池(2)頂面均設有與其內部連通的加液斗(5)，所述加液斗(5)由透明材料制成，所述加液斗(5)外壁設有刻度層，所述一級生化池(1)和二級生化池(2)內頂面均設有由攪拌電機(6)驅動的轉軸(7)，所述轉軸(7)上設有攪拌葉片(8)，所述攪拌葉片(8)均為伸縮結構，所述一級生化池(1)和二級生化池(2)底部均設有與其內部連通的曝氣機(9)，所述一級生化池(1)和二級生化池(2)通過第一連接管(10)連通，所述第一連接管(10)上設有第一污染物成分檢測頭(11)，所述第一連接管(10)位于二級生化池(2)的一端設有第一抽吸泵(12)，所述二級生化池(2)和三級生化池(3)之間通過第二連接管(13)連通，所述第二連接管(13)上設有第二污染物成分檢測頭(14)，所述第二連接管(13)位于三級生化池(3)的一端設有第二抽吸泵(15)，所述三級生化池(3)內頂面設有數根豎直向下的水草種植桿(16)，所述水草種植桿(16)側面均勻開有種植孔，所述三級生化池(3)內底面設有數塊傾斜的沉淀板(17)，所述沉淀板(17)與三級生化池(3)內底面之間形成沉淀腔(18)，所述三級生化池(3)內底面通過回流管(19)與一級生化池(1)連通，所述三級生化池(3)與處理室(4)之間通過第三連接管(23)連通，所述處理室(4)內沿進水方向依次設有活性炭過濾網(20)和紫外線消毒裝置(21)，所述處理室(4)遠離活性炭過濾網(20)的一端設有出水管(22)。

　　2.根據權利要求1所述的一種石英砂污水處理循環利用裝置，其特征在于：所述加液斗(5)頂面均設有與其鉸接的斗蓋(24)。

　　3.根據權利要求1或2所述的一種石英砂污水處理循環利用裝置，其特征在于：所述攪拌葉片(8)包括與轉軸(7)連接的基片，所述基片遠離轉軸(7)的一端開有滑槽，所述滑槽內設有與其滑動連接的滑動片。

　　4.根據權利要求1或2所述的一種石英砂污水處理循環利用裝置，其特征在于：所述第一污染物成分檢測頭(11)和第二污染物成分檢測頭(14)分別與第一連接管(10)和第二連接管(13)螺紋連接。

　　5.根據權利要求1或2所述的一種石英砂污水處理循環利用裝置，其特征在于：所述沉淀板(17)厚度為5cm。

　　說明書

　　一種石英砂污水處理循環利用裝置

　　技術領域

　　本實用新型屬于污水處理領域，具體涉及一種石英砂污水處理循環利用裝置。

　　背景技術

　　石英砂的處理流程一般是先將石英砂與水混合，然后進行磁選，磁選之后進行會對石英砂進行分級。分級的過程中，會將與石英砂摻雜的水分離出來。但是經過與石英砂的混合和磁選之后，分級后的水中存在著一定的污染物質。因此，這些水是不能直接進行排放的。為了達到排放的需求，一般都需要對水進行凈化處理。但是，目前常用的凈化處理裝置，要么結構太過復雜，造價太高;要么污水處理的效果不好，很難滿足實際的需求。

　　實用新型內容

　　本實用新型所要解決的技術問題便是針對上述現有技術的不足，提供一種石英砂污水處理循環利用裝置，能夠方便、有效的進行污水的處理，保證處理的效果。

　　本實用新型所采用的技術方案是：一種石英砂污水處理循環利用裝置，包括一級生化池、二級生化池、三級生化池和處理室，所述一級生化池和二級生化池頂面均設有與其內部連通的加液斗，所述加液斗由透明材料制成，所述加液斗外壁設有刻度層，所述一級生化池和二級生化池內頂面均設有由攪拌電機驅動的轉軸，所述轉軸上設有攪拌葉片，所述攪拌葉片均為伸縮結構，所述一級生化池和二級生化池底部均設有與其內部連通的曝氣機，所述一級生化池和二級生化池通過第一連接管連通，所述第一連接管上設有第一污染物成分檢測頭，所述第一連接管位于二級生化池的一端設有第一抽吸泵，所述二級生化池和三級生化池之間通過第二連接管連通，所述第二連接管上設有第二污染物成分檢測頭，所述第二連接管位于三級生化池的一端設有第二抽吸泵，所述三級生化池內頂面設有數根豎直向下的水草種植桿，所述水草種植桿側面均勻開有種植孔，所述三級生化池內底面設有數塊傾斜的沉淀板，所述沉淀板與三級生化池內底面之間形成沉淀腔，所述三級生化池內底面通過回流管與一級生化池連通，所述三級生化池與處理室之間通過第三連接管連通，所述處理室內沿進水方向依次設有活性炭過濾網和紫外線消毒裝置，所述處理室遠離活性炭過濾網的一端設有出水管。

　　作為優選，所述加液斗頂面均設有與其鉸接的斗蓋。

　　作為優選，所述攪拌葉片包括與轉軸連接的基片，所述基片遠離轉軸的一端開有滑槽，所述滑槽內設有與其滑動連接的滑動片。

　　作為優選，所述第一污染物成分檢測頭和第二污染物成分檢測頭分別與第一連接管和第二連接管螺紋連接。

　　作為優選，所述沉淀板厚度為5cm。

　　本實用新型的有益效果在于：通過一級生化池、二級生化池、三級生化池和處理室的四級處理，能有效的過濾和凈化污水中的有害物質。回流管的設置，能在三級生化池不能完全凈化的情況下進行回流，進行再一次的凈化處理，保證處理的徹底性。
