申請日2015.08.27

　　公開(公告)日2016.01.27

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種遠程控制的景觀水處理系統，包括殼體和設置在殼體內的水處理系統，水處理系統通過殼體外設置的進水管道與景觀水源連接，所述的水處理系統包括在殼體內通過過濾管道沿水流方向依次設置的增壓泵、預處理單元和深度處理單元，深度處理單元上部設置有產水管道，深度處理單元下部設置有空壓機;所述的水處理系統連接有PLC控制器，PLC控制器與PC終端機連接。所述的PLC控制器與DTU模塊連接，DTU模塊連接通過無線傳輸與PC終端機連接。本實用新型利用PLC控制系統、DTU模塊和PC終端機對景觀水處理裝置進行遠程控制，無人值守、無人巡檢，減少了景觀水處理系統人力的投入，節省了時間成本和人力成本。

　　權利要求書

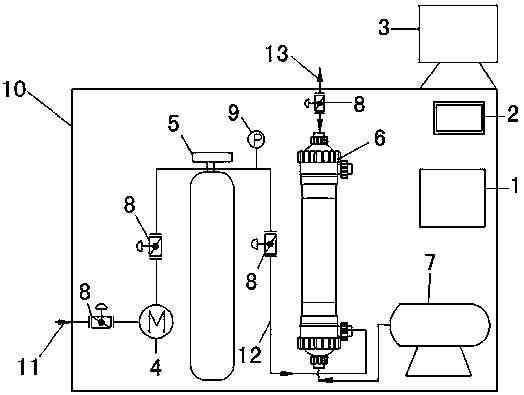

　　1.一種遠程控制的景觀水處理系統，包括殼體(10)和設置在殼體(10)內的水處理系統，水處理系統通過殼體(10)外設置的進水管道(11)與景觀水源連接，其特征在于：所述的水處理系統包括在殼體(10)內通過過濾管道(12)沿水流方向依次設置的增壓泵(4)、預處理單元(5)和深度處理單元(6)，深度處理單元(6)上部設置有產水管道(13)，深度處理單元(6)下部設置有空壓機(7);

　　所述的水處理系統連接有PLC控制器(1)，PLC控制器(1)與PC終端機(3)連接。

　　2.根據權利要求1所述的遠程控制的景觀水處理系統，其特征在于：所述的深度處理單元(6)為氣水混合超濾系統，氣水混合超濾系統連接反洗單元。

　　3.根據權利要求1或2所述的遠程控制的景觀水處理系統，其特征在于：在進水管道(11)和增壓泵(4)之間、增壓泵(4)和預處理單元(5)之間、預處理單元(5)和深度處理單元(6)之間、深度處理單元(6)和產水管道(13)之間均設置有電磁閥(8);在預處理單元(5)和深度處理單元(6)之間設置有壓力表(9)。

　　4.根據權利要求3所述的遠程控制的景觀水處理系統，其特征在于：所述的PLC控制器(1)與DTU模塊(2)連接，DTU模塊(2)連接通過無線傳輸與PC終端機(3)連接。

　　說明書

　　一種遠程控制的景觀水處理系統

　　技術領域

　　本實用新型涉及景觀水凈化設備技術領域，具體涉及一種遠程控制的景觀水處理系統。

　　背景技術

　　城市水景及人工湖，由于其開放式的特性，隨著塵土、落葉、垃圾的侵入，景觀水?dāng)R置時間的延長，湖水逐漸變得渾濁，水面懸浮垃圾和水底沉積物增多。加之景觀水系統缺少循環，自凈能力差，水中藻類和菌類大量滋生，造成水體富營養化，水質進一步惡化。

　　隨著水資源的急速減少，使得水景及人工湖處理設備的大量增加，隨之的是需要大量的人力與時間來進行操作與監測。

　　發明內容

　　本實用新型提供一種遠程控制的景觀水處理系統，解決目前景觀水處理的操作與監測需要人工完成，耗費大量的人力與時間的問題。

　　為了解決上述問題，本實用新型的技術方案為：

　　一種遠程控制的景觀水處理系統，包括殼體和設置在殼體內的水處理系統，水處理系統通過殼體外設置的進水管道與景觀水源連接，所述的水處理系統包括在殼體內通過過濾管道沿水流方向依次設置的增壓泵、預處理單元和深度處理單元，深度處理單元上部設置有產水管道，深度處理單元下部設置有空壓機;

　　所述的水處理系統連接有PLC控制器，PLC控制器與PC終端機連接。

　　所述的深度處理單元為氣水混合超濾系統，氣水混合超濾系統連接反洗單元。

　　在進水管道和增壓泵之間、增壓泵和預處理單元之間、預處理單元和深度處理單元之間、深度處理單元和產水管道之間均設置有電磁閥;在預處理單元和深度處理單元之間設置有壓力表。

　　所述的PLC控制器與DTU模塊連接，DTU模塊連接通過無線傳輸與PC終端機連接。

　　本實用新型的有益效果：

　　1、本實用新型利用PLC控制系統、DTU模塊和PC終端機對景觀水處理裝置進行遠程控制，無人值守、無人巡檢，減少了景觀水處理系統人力的投入，節省了時間成本和人力成本;

　　2、本實用新型整個裝置采用一體化設計、全自動控制，使用壽命長、易安裝、可以隨時隨地的進行操作。
