申請日2015.08.27

　　公開(公告)日2015.12.30

　　IPC分類號C02F9/02

　　摘要

　　本實用新型提供了一種工業污水預處理系統，沉淀池、隔油池、第一進液口、第一出液口、回流口、第一閥門、第二閥門、第三閥門、第二進液口、第二出液口、浮油收集池、排油口、擋油板、Y型過濾器、第一循環泵、第一監測閥、第四閥門、排液口、第二循環泵、第二監測閥、第五閥門和除油過濾器。本實用新型結構簡單合理，成本低廉，利用率高，可以有效提高不溶物的分離效果，為后期污水處理做好充足準備。

　　權利要求書

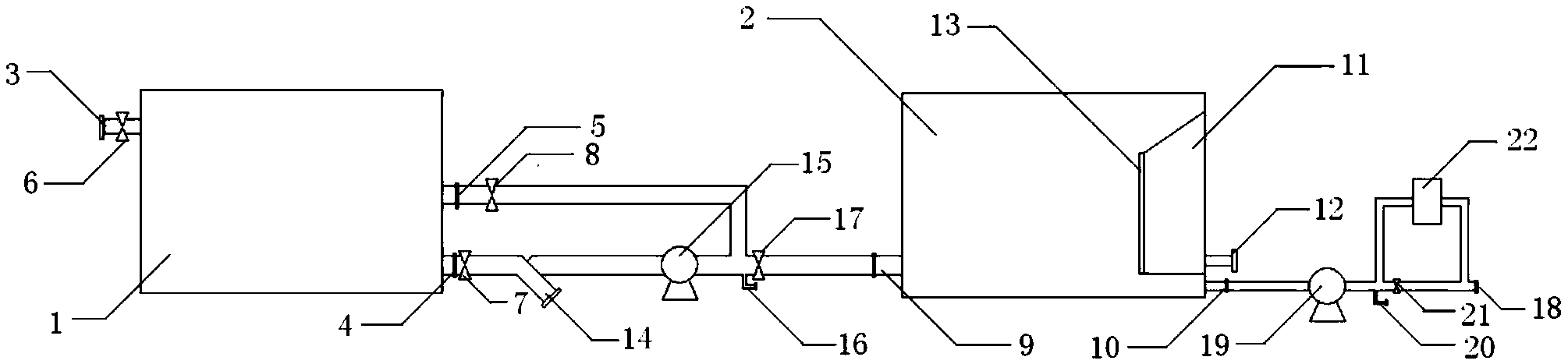

　　1.一種工業污水預處理系統，包括沉淀池(1)、隔油池(2)、Y型過濾器(14)、第一 循環泵(15)、第二循環泵(19)和除油過濾器(22)，其特征在于：所述沉淀池(1)一側 頂部設置有第一進液口(3)，所述沉淀池(1)一側底部設置有第一出液口(4)，所述沉淀 池(1)靠近所述第一出液口(4)一側設置有回流口(5)，所述第一進液口(3)上設置有 第一閥門(6)，所述第一出液口(4)上設置有第二閥門(7)，所述回流口(5)上設置有 第三閥門(8)，所述隔油池(2)一側底部設置有第二進液口(9)，所述隔油池(2)遠離 第二進液口(9)的一側底部設置有第二出液口(10)，所述隔油池(2)靠近第二出液口(10) 一側頂部設置有浮油收集池(11)，所述浮油收集池(11)一側底部設置有排油口(12)， 所述隔油池(2)與所述浮油收集池(11)之間設置有擋油板(13)，所述第二閥門(7) 與所述第二進液口(9)之間設置有第一管道，自所述第二閥門(7)起，到所述第二進液 口(9)止，所述第一管道上依次設置有Y型過濾器(14)、第一循環泵(15)、第一監測閥 (16)和第四閥門(17)，所述第一循環泵(15)與所述第一監測閥(16)之間的第一管道 與所述第三閥門(8)之間設置有第二管道，所述第二出液口(10)一端設置有排液口(18)， 所述第二出液口(10)與所述排液口(18)之間設置有第三管道，自所述第二出液口(10) 起，到所述排液口(18)止，所述第三管道上依次設置有第二循環泵(19)、第二監測閥(20)、 和第五閥門(21)，所述第三管道一側設置有除油過濾器(22)，所述第二監測閥(20)與 第五閥門(21)之間設置有所述除油過濾器(22)的進口，所述第五閥門(21)與所述排 液口(18)之間設置有所述除油過濾器(22)的出口。

　　說明書

　　一種工業污水預處理系統

　　(一)技術領域

　　本實用新型涉及污水處理裝置領域，特別是涉及一種工業污水預處理系統。

　　(二)背景技術

　　國家工業污水排放有嚴格要求，在排放前必須對污水進行處理，以確保污水對環境的 威脅降到最低。目前的污水最先處理的是不溶物的分離，而不溶物的處理方法最常見的是 重力沉降法和浮力上浮法。不溶物的分離是其他污水處理工作的前提條件，處理不當會為 后期處理造成很大的困擾�，F(xiàn)在市面上結構簡單合理，成本低廉，利用率高，可以有效提 高不溶物的分離效果，為后期污水處理做好充足準備的污水處理裝置還不多見，有待開發。

　　(三)實用新型內容

　　為了克服現有污水處理裝置的不足之處，本實用新型提供了一種工業污水預處理系統。

　　本實用新型的技術方案是這樣實現的：

　　本方案的一種工業污水預處理系統，包括沉淀池、隔油池、Y型過濾器、第一循環泵、 第二循環泵和除油過濾器，所述沉淀池一側頂部設置有第一進液口，所述沉淀池一側底部 設置有第一出液口，所述沉淀池靠近所述第一出液口一側設置有回流口，所述第一進液口 上設置有第一閥門，所述第一出液口上設置有第二閥門，所述回流口上設置有第三閥門， 所述隔油池一側底部設置有第二進液口，所述隔油池遠離第二進液口的一側底部設置有第 二出液口，所述隔油池靠近第二出液口一側頂部設置有浮油收集池，所述浮油收集池一側 底部設置有排油口，所述隔油池與所述浮油收集池之間設置有擋油板，所述第二閥門與所 述第二進液口之間設置有第一管道，自所述第二閥門起，到所述第二進液口止，所述第一 管道上依次設置有Y型過濾器、第一循環泵、第一監測閥和第四閥門，所述第一循環泵與 所述第一監測閥之間的第一管道與所述第三閥門之間設置有第二管道，所述第二出液口一 端設置有排液口，所述第二出液口與所述排液口之間設置有第三管道，自所述第二出液口 起，到所述排液口止，所述第三管道上依次設置有第二循環泵、第二監測閥、和第五閥門， 所述第三管道一側設置有除油過濾器，所述第二監測閥與第五閥門之間設置有所述除油過 濾器的進口，所述第五閥門與所述排液口之間設置有所述除油過濾器的出口。

　　本實用新型的有益之處在于：結構簡單合理，成本低廉，利用率高，可以有效提高不 溶物的分離效果，為后期污水處理做好充足準備。
