申請日2015.09.23

　　公開(公告)日2016.01.20

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種市政污泥三段法干化系統，包括污泥倉、造粒機、干化塔、流化床;造粒機安裝有三條污泥傳輸帶，第一條對接污泥倉，第二條對接干化塔，第三污條對接流化床的污泥出料口;干化塔設有一將外部煙氣通入其內的煙氣進口和將其內煙氣排出塔外的煙氣出口。本系統采用工業鍋爐排出的廢熱煙氣，通過三段法干化系統對污泥進行熱干化，通過干濕污泥機械混合干化，控制污泥濕度，使其處于弱粘性的范圍，避免后面污泥加料和干化過程中粘結現象，同時擴大濕污泥的表面積，提高逆流干化與流化干化的效果，很好地達到變廢為寶，實現污泥的資源化目的。本系統選用工業鍋爐排放的煙氣余熱作為熱源，大大減小污泥干化的運行成本。

　　摘要附圖



　　權利要求書

　　1.一種市政污泥三段法干化系統，其特征在于：包括污泥倉(10)、造粒機(9)、干化塔(4)、流化床(5)和儲料倉(7);

　　所述造粒機(9)分別安裝有第一污泥傳輸帶(1-1)、第二污泥傳輸帶(1-2) 和第三污泥傳輸帶(1-3)，第一污泥傳輸帶(1-1)對接污泥倉(10)，第二污泥傳輸帶(1-2)對接干化塔(4)上端的污泥進料口(2)，第三污泥傳輸帶(1-3) 對接流化床(5)的污泥出料口(8);

　　所述干化塔(4)設有一將外部煙氣通入其內的煙氣進口(6)和將其內煙氣排出塔外的煙氣出口(3)。

　　2.根據權利要求1所述的市政污泥三段法干化系統，其特征在于：所述干化塔(4)內具有一逆流干化段;所述逆流干化段至流化床(5)之間的落差為10～15米。

　　3.根據權利要求1或2所述的市政污泥三段法干化系統，其特征在于：所述煙氣進口(6)設置在干化塔(4)塔身的底部，所述煙氣出口(3)設置在干化塔(4)塔身的上部側壁;所述煙氣進口(6)溫度為120℃～150℃，煙氣出口(3)溫為70℃～80℃。

　　4.根據權利要求3所述的市政污泥三段法干化系統，其特征在于：所述流化床(5)的底部截面呈倒三角形結構。

　　5.根據權利要求3所述的市政污泥三段法干化系統，其特征在于：所述污泥出料口(8)的出料口設有一儲料倉(7)。

　　說明書

　　一種市政污泥三段法干化系統

　　技術領域

　　本實用新型涉及市政污泥干化領域，尤其涉及一種市政污泥三段法干化系統。

　　背景技術

　　隨著人們生活水平的提高，污水處理率不斷提高。市政污泥經過干化后，不僅可顯著減少體積，而且能夠明顯地減少臭味、病原菌、黏度等負面特性，干化后的市政污泥更是具有燃料、農用肥料、陶瓷原料等多方面的用途。目前市政污泥干化應用技術發展的主要問題有兩個方面，即

　　(1)能源消耗大。市政污泥干化的耗能是相當高的，以將含水率為80%的市政污泥餅干化至含水率為25%的市政污泥餅為例，每干化1噸干市政污泥(5噸濕市政污泥餅)需0.5噸標準煤的用量。因此，在熱源選擇上要盡量使用造價低廉的工業余熱和廢熱。

　　(2)粘附問題嚴重。市政污泥在干化過程中易黏附于傳熱(蒸發)與攪拌設備之中，導致設備卡塞與腐蝕，影響干燥設備的正常運行。因此，如何結合各種市政污泥干化方法的特點來解決問題，進而開發市政污泥干化新工藝是很有必要。

　　發明內容

　　本實用新型的目的在于克服上述現有技術的缺點和不足，提供一種市政污泥三段法干化系統。

　　本實用新型通過下述技術方案實現：

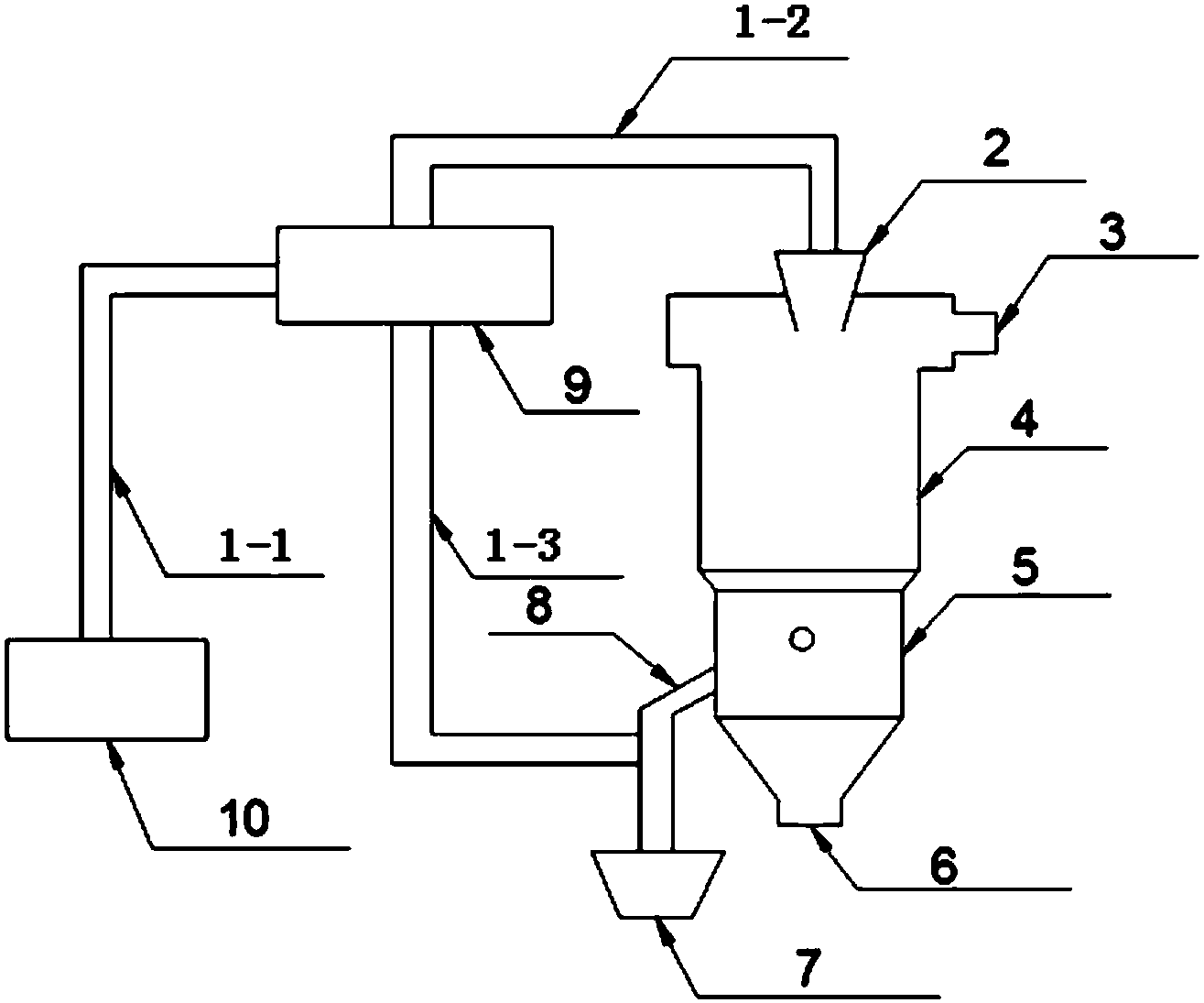

　　一種市政污泥三段法干化系統，包括污泥倉10、造粒機9、干化塔4、流化床5和儲料倉7;

　　所述造粒機9分別安裝有第一污泥傳輸帶1-1、第二污泥傳輸帶1-2和第三污泥傳輸帶1-3，第一污泥傳輸帶1-1對接污泥倉10，第二污泥傳輸帶1-2對接干化塔4上端的污泥進料口2，第三污泥傳輸帶1-3對接流化床5的污泥出料口8;

　　所述干化塔4設有一將外部煙氣通入其內的煙氣進口6和將其內煙氣排出塔外的煙氣出口3。

　　所述干化塔4內具有一逆流干化段;所述逆流干化段至流化床5之間的落差為10～15米。

　　所述煙氣進口6設置在干化塔4塔身的底部，所述煙氣出口3設置在干化塔4塔身的上部側壁;所述煙氣進口6溫度為120℃～150℃，煙氣出口3溫為70℃～80℃。

　　所述流化床5的底部截面呈倒三角形結構。

　　所述污泥出料口8的出料口設有一儲料倉7。

　　本實用新型相對于現有技術，具有如下的優點及效果：

　　本實用新型采用工業鍋爐排出的廢熱煙氣對污泥進行熱干化，通過干濕污泥機械混合干化，控制污泥濕度，使其處于弱粘性的范圍，避免后面污泥加料和干化過程中粘結現象，同時擴大濕污泥的表面積，提高逆流干化與流化干化的效果，很好地達到變廢為寶，實現污泥的資源化目的。

　　本實用新型三段法干化其系統，技術手段簡便易行，選用工業鍋爐排放的煙氣余熱作為熱源，它可以在不增加額外能源的情況下干化污泥，從而大大減小污泥干化的運行成本。
