申請日2015.09.23

　　公開(公告)日2016.01.06

　　IPC分類號B01D21/24

　　摘要

　　本實用新型公開了一種用于污水處理的套管排泥設備，包括污泥提升管、空氣管和開口向上的污泥回流槽，污泥提升管包括連為一體的第一豎管和第一橫管，第一豎管的下端管壁上設有進泥孔，第一橫管遠離第一豎管的一端設有彎頭，彎頭的開口向下且處于污泥回流槽中;空氣管包括連為一體的第二豎管和第二橫管;第二豎管套設于第一豎管的內腔中，且第二豎管的外管壁與第一豎管的內管壁之間設有間隙;使用時第一豎管的下端置于沉淀池的池底污泥中。本實用新型具有結構簡單、管理方便的優點，采用本實用新型進行排泥工作，有利于保持活性污泥中的溶解氧，且不會對沉淀池的池水產生大的擾動。

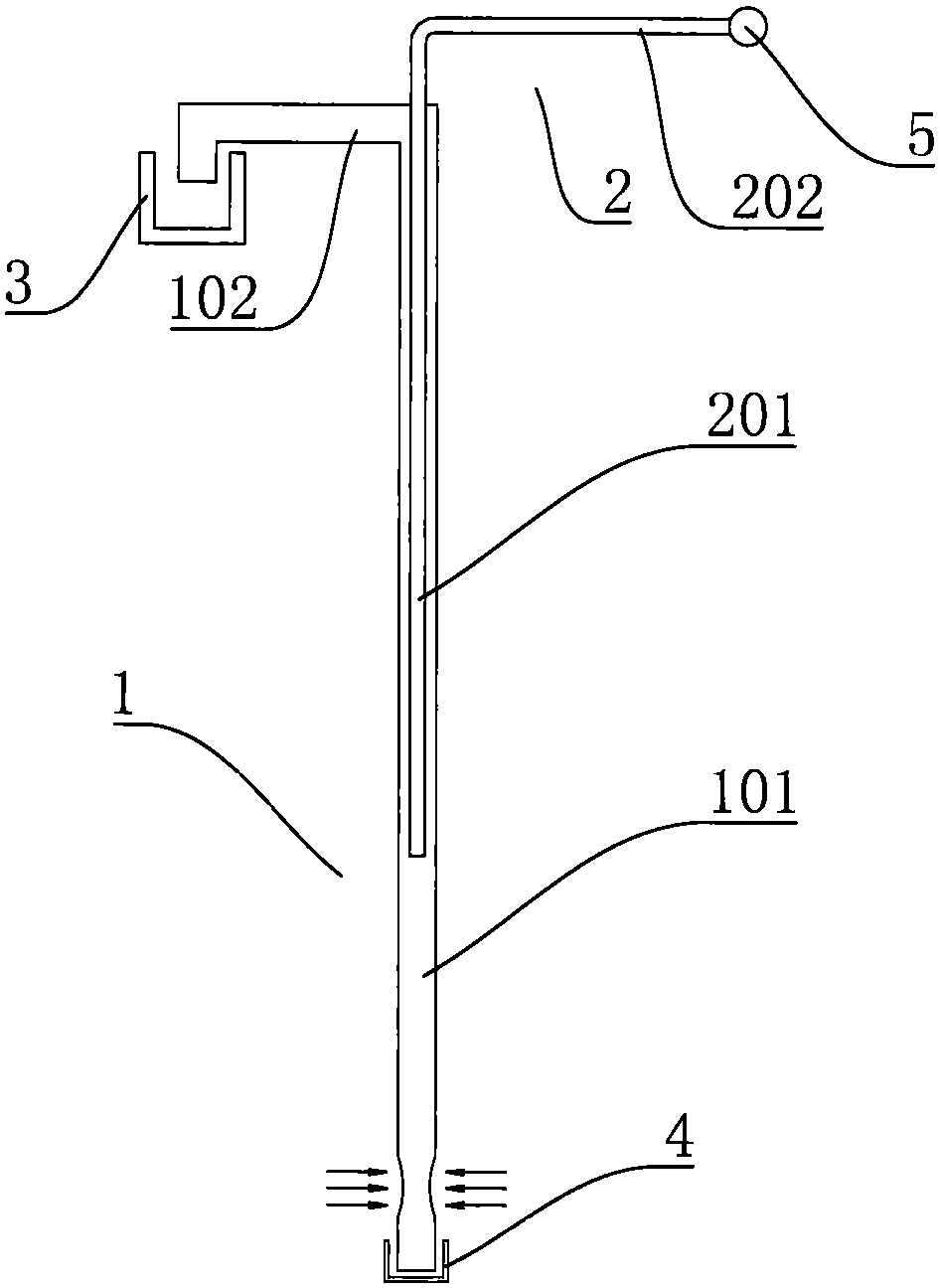

　　摘要附圖



　　權利要求書

　　1.一種用于污水處理的套管排泥設備，其特征在于：包括污泥提升管(1)、空氣管(2) 和開口向上的污泥回流槽(3)，所述污泥提升管(1)包括連為一體的第一豎管(101)和第 一橫管(102)，第一豎管(101)的下端管壁上設有進泥孔，第一橫管(102)遠離第一豎管 (101)的一端設有彎頭，彎頭的開口向下且處于污泥回流槽(3)中;所述空氣管(2)包括 連為一體的第二豎管(201)和第二橫管(202);第二豎管(201)套設于第一豎管(101)的 內腔中，且第二豎管(201)的外管壁與第一豎管(101)的內管壁之間設有間隙;使用時， 第一豎管(101)的下端處于沉淀池的池底污泥中。

　　2.按照權利要求1所述的一種用于污水處理的套管排泥設備，其特征在于：還包括用于 固定第一豎管(101)的固定管槽(4)，使用時，第一豎管(101)的下端置于固定管槽(4) 中，且使第一豎管(101)下端管壁上的進泥孔處于固定管槽(4)的上側。

　　3.按照權利要求2所述的一種用于污水處理的套管排泥設備，其特征在于：所述污泥提 升管(1)和空氣管(2)均設置多個，且使污泥提升管(1)和空氣管(2)配對設置，所有 空氣管(2)中第二橫管(202)遠離第二豎管(201)的一端均與進氣總管(5)連通。

　　4.按照權利要求1-3任一項所述的一種用于污水處理的套管排泥設備，其特征在于：所 述第二豎管(201)的下端開口處位于第一豎管(101)的中間以下位置，且處于第一豎管(101) 下端管壁上的進泥孔上側。

　　說明書

　　一種用于污水處理的套管排泥設備

　　技術領域

　　本實用新型涉及一種污水處理設備，尤其是涉及一種用于污水處理的套管排泥設備。

　　背景技術

　　在污水處理領域，清除沉淀池中的污泥是一道重要的工序，其影響著污水處理系統的整 體性能以及污水處理的效果。目前的污水處理系統中，大多采用污泥回流泵進行沉淀池中污 泥的提升、排除工作，現有的污泥回流泵因其啟動頻繁，設備維護多，耗電量大，且容易對 沉淀池的水產生較大的擾動，進而影響浮渣清除、泥水分離等其他工序，不利于污水處理系 統整體性能的提高。

　　實用新型內容

　　本實用新型的目的是提供一種用于污水處理的套管排泥設備，其具有結構簡單、管理方 便、節約能源的優點，采用本實用新型進行污水處理的排泥工作，有利于保持活性污泥中的 溶解氧，使其不產生臭味，且不會對沉淀池的池水產生大的擾動。

　　為解決現有技術中污水處理系統采用污泥回流泵進行排泥時，存在的結構復雜、啟動頻 繁、耗電量大、排泥量不易控制，且會對沉淀池的水產生較大的擾動，不利于污水處理系統 整體性能提高的問題，本實用新型一種用于污水處理的套管排泥設備，包括污泥提升管、空 氣管和開口向上的污泥回流槽，所述污泥提升管包括連為一體的第一豎管和第一橫管，第一 豎管的下端管壁上設有進泥孔，第一橫管遠離第一豎管的一端設有彎頭，彎頭的開口向下且 處于污泥回流槽中;所述空氣管包括連為一體的第二豎管和第二橫管;第二豎管套設于第一 豎管的內腔中，且第二豎管的外管壁與第一豎管的內管壁之間設有間隙;使用時，第一豎管 的下端處于沉淀池的池底污泥中。

　　進一步的，本實用新型一種用于污水處理的套管排泥設備，還包括用于固定第一豎管的 固定管槽，使用時，第一豎管的下端置于固定管槽中，且使第一豎管下端管壁上的進泥孔處 于固定管槽的上側。

　　進一步的，本實用新型一種用于污水處理的套管排泥設備，其中，所述污泥提升管和空 氣管均設置多個，且使污泥提升管和空氣管配對設置，所有空氣管中第二橫管遠離第二豎管 的一端均與進氣總管連通。

　　進一步的，本實用新型一種用于污水處理的套管排泥設備，其中，所述第二豎管的下端 開口處位于第一豎管的中間以下位置，且處于第一豎管下端管壁上的進泥孔上側。

　　本實用新型一種用于污水處理的套管排泥設備與現有技術相比，具有以下優點：本實用 新型通過設置污泥提升管、空氣管和開口向上的污泥回流槽，并把污泥提升管設計成包括第 一豎管和第一橫管的結構，在第一豎管的下端管壁上設置進泥孔，讓第一橫管的彎頭的開口 向下并處于污泥回流槽中;把空氣管設計成包括第二豎管和第二橫管的結構，讓第二豎管套 設于第一豎管的內腔中，且使第二豎管的外管壁與第一豎管的內管壁之間設有間隙。在實際 應用時，讓第一豎管的下端處于沉淀池的池底污泥中，讓第二橫管的進氣端連接曝氣泵，當 打開曝氣泵后，氣體就會依次通過空氣管進入污泥提升管內，隨著氣量的增大，污泥提升管 內的固氣混合物被推向污泥提升管的上部，空氣的動能被轉化為勢能，污泥提升管內因進入 空氣后泥水混合物密度變小，污泥提升管內與沉淀池內的污泥產生壓力差，在壓力的作用下， 沉淀池內的污泥就會通過第一豎管下端的進泥孔被源源不斷地提升至污泥回流槽內。當停止 曝氣泵時，污泥提升管中未排出的污泥會緩慢下降，直至污泥提升管內的壓力與外界壓力相 同，即停止污泥排出。本實用新型結構簡單，管理也非常方便，其動力源僅為空氣，可節省 能源;采用本實用新型進行污水處理的排泥工作，有利于保持活性污泥中的溶解氧，使污泥 不產生臭味，對沉淀池的池水也不會產生大的擾動，對水流狀態影響較小，有利于污水處理 系統的整體性能提高，且污泥回流量可通過對進氣量和進氣時間的控制進行調節，沉淀池內 的污泥提升管數量也可根據實際需要設置而不受限制，應用較為靈活。
