申請日2015.09.23

　    公開(公告)日2015.12.23

　　IPC分類號C02F9/02

　　摘要

　　一種聚乙烯-聚丙烯膜層防堵塞的水處理裝置，目的在于提供一種不易掉粉不易堵塞的一種防堵塞的凈水設備。包括順序連接的PP棉濾芯、前置薄膜活性炭濾芯、壓縮薄膜活性炭濾芯、增壓泵、反滲透R/O膜組件、后置活性濾芯、后置抑菌膜，所述后置薄膜活性炭濾芯還連接有壓力罐，所述反滲透R/O膜組件的廢液口連接有電磁閥，所述前置薄膜活性炭濾芯和后置薄膜活性炭濾芯包括濾腔，濾腔內設置有薄膜活性炭，濾腔上端出入有引水管，引水管延伸至濾腔底部并與底部分離，引水管上端設有上端蓋，濾腔下端設置有下端蓋，上端蓋與飲水管間設置有分流盤，分流盤上設置有若干整列分布的小孔。

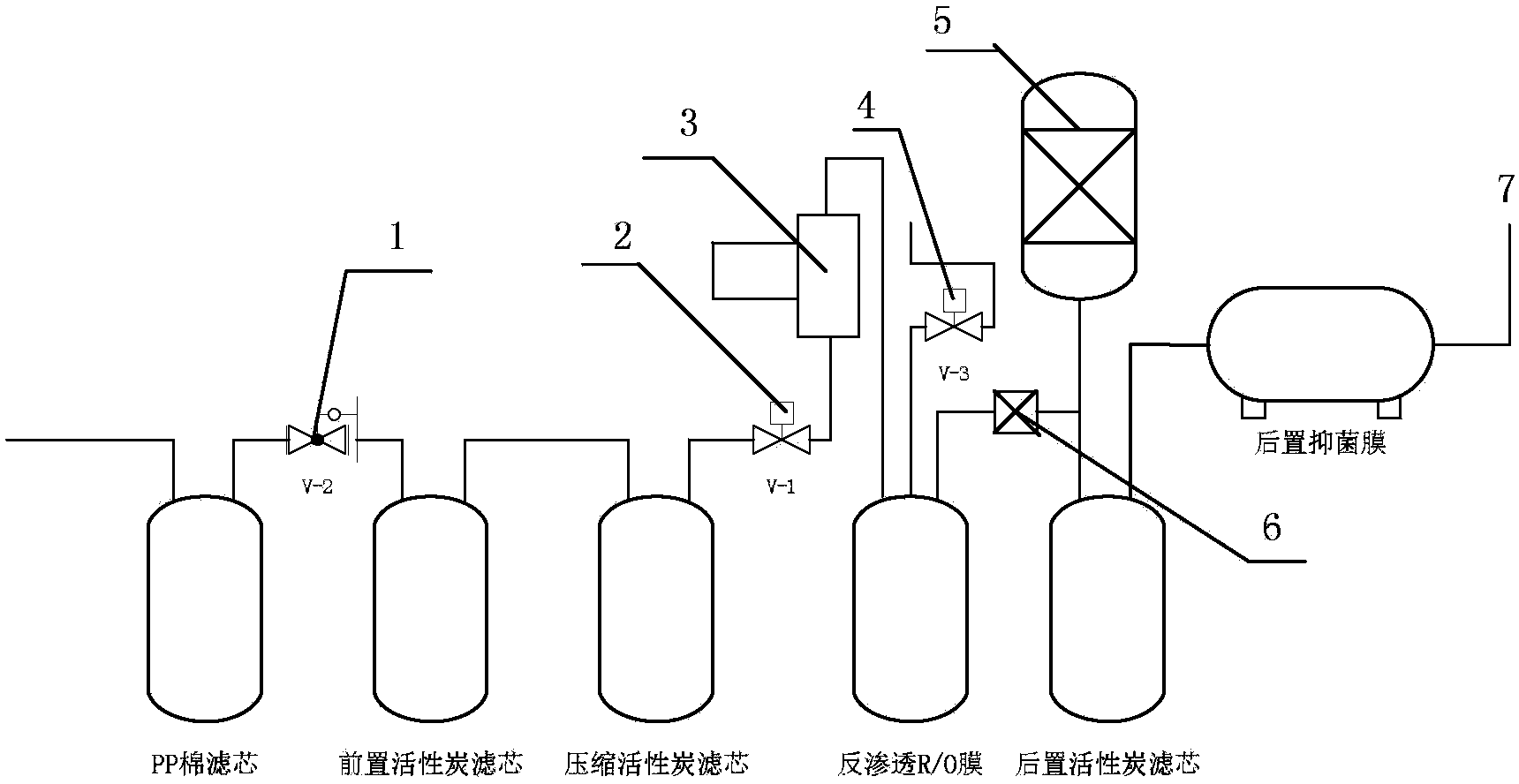

　　摘要附圖



　　權利要求書

　　1.一種聚乙烯-聚丙烯膜層防堵塞的水處理裝置，其特征在于，包括順序連接的PP棉濾芯、前置薄膜活性炭濾芯、壓縮薄膜活性炭濾芯、增壓泵、反滲透R/O膜組件、后置活性濾芯、后置抑菌膜，所述后置薄膜活性炭濾芯還連接有壓力罐，所述反滲透R/O膜組件的廢液口連接有電磁閥，所述前置薄膜活性炭濾芯和后置薄膜活性炭濾芯包括濾腔，濾腔內設置有薄膜活性炭，濾腔上端出入有引水管，引水管延伸至濾腔底部并與底部分離，引水管上端設有上端蓋，濾腔下端設置有下端蓋，上端蓋與飲水管間設置有分流盤，分流盤上設置有若干整列分布的小孔,薄膜活性炭包括薄膜活性炭和用于包裹薄膜活性炭的有機薄膜層，有機薄膜層上設置有通孔，有機薄膜包裹層為聚乙烯-聚丙烯膜層。

　　2.根據權利要求1所述的一種聚乙烯-聚丙烯膜層防堵塞的水處理裝置，其特征在于：所述RO反滲透組件的膜系采用聚酰胺復合膜。

　　3.根據權利要求1所述的一種聚乙烯-聚丙烯膜層防堵塞的水處理裝置，其特征在于：所述反滲透設備的膜組件的膜上的孔徑為0.0002—0.0009微米。

　　4.根據權利要求1所述的一種聚乙烯-聚丙烯膜層防堵塞的水處理裝置，其特征在于：所述活性炭為球形顆�；钚蕴�、柱狀活性炭。

　　5.根據權利要求1所述的一種聚乙烯-聚丙烯膜層防堵塞的水處理裝置，其特征在于：所述有機薄膜包裹層上的通孔孔徑為0.0005—0.009微米。

　　6.根據權利要求1所述的一種聚乙烯-聚丙烯膜層防堵塞的水處理裝置，其特征在于：PP棉濾芯包括殼體，殼體內設置有筒狀的PP棉層和筒狀的碳棒層，所述碳棒層設置在PP棉花層內壁,PP棉層和碳棒層粘接，殼體上設置有進水口，液體從進水口進入殼體內經過PP棉層后再經碳棒層，從筒狀的碳棒層的中心孔排出。

　　說明書

　　一種聚乙烯-聚丙烯膜層防堵塞的水處理裝置

　　技術領域

　　本發明涉及凈水設備技術領域，提供了一種聚乙烯-聚丙烯膜層防堵塞的水處理裝置。

　　背景技術

　　水和電是人類生活、生產中不可缺少的重要物質，在節水節能已成為時代特征。我們這個水資源和電能源短缺的國家，面臨城市污水肆意排放，生活用水水質日益下降，如何使水質達到日常生活、工業生產可靠性、穩定性的要求，直接影響著居民正常工作和經濟的發展。

　　現有凈水設備的薄膜活性炭濾芯大多都是設置為上端進水下端出水的結構，這種結構，容易出現薄膜活性炭掉粉，日積月累從而造成活設備堵塞。

　　發明內容

　　本發明的目的在于提供一種不易掉粉不易堵塞的一種防堵塞的凈水設備。

　　為了實現上述目的本發明采用以下技術方案：

　　一種聚乙烯-聚丙烯膜層防堵塞的水處理裝置，其包括順序連接的PP棉濾芯、前置薄膜活性炭濾芯、壓縮薄膜活性炭濾芯、增壓泵、反滲透R/O膜組件、后置活性濾芯、后置抑菌膜，所述后置薄膜活性炭濾芯還連接有壓力罐，所述反滲透R/O膜組件的廢液口連接有電磁閥，所述前置薄膜活性炭濾芯和后置薄膜活性炭濾芯包括濾腔，濾腔內設置有薄膜活性炭，濾腔上端出入有引水管，引水管延伸至濾腔底部并與底部分離，引水管上端設有上端蓋，濾腔下端設置有下端蓋，上端蓋與飲水管間設置有分流盤，分流盤上設置有若干整列分布的小孔,薄膜活性炭包括薄膜活性炭和用于包裹薄膜活性炭的有機薄膜層，有機薄膜層上設置有通孔，有機薄膜包裹層為聚乙烯-聚丙烯膜層。。

　　上述技術方案中，所述RO反滲透組件的膜系采用聚酰胺復合膜。

　　上述技術方案中，所述反滲透設備的膜組件的膜上的孔徑為0.0002—0.0009微米。

　　上述技術方案中，所述活性炭為球形顆�；钚蕴俊⒅鶢罨钚蕴�。

　　上述技術方案中，所述有機薄膜包裹層上的通孔孔徑為0.0005—0.009微米。上述技術方案中，PP棉濾芯包括殼體，殼體內設置有筒狀的PP棉層和筒狀的碳棒層，所述碳棒層設置在PP棉花層內壁,PP棉層和碳棒層粘接，殼體上設置有進水口，液體從進水口進入殼體內經過PP棉層后再經碳棒層，從筒狀的碳棒層的中心孔排出。
