申請日2015.09.23
公開(公告)日2015.12.23
IPC分類號C02F1/467
摘要
發明涉及強化電化學氧化廢水處理裝置及處理方法。該強化電化學氧化廢水處理裝置，包括壓力罐體，壓力罐體內豎直放置電解槽，電解槽與外部直流電源通過壓力罐體外部的正、負極接線柱相連，壓力罐體的頂部設有壓力表、安全閥、出水口，壓力罐體的底部設有經進氣管連通壓力罐體內外的布?xì)庀到y(tǒng)，壓力罐體中心軸處設有與外界貫通的布水系統，壓力罐體還設有用于控制、調節壓力罐體內的壓力、溶解氧濃度而分別設于壓力罐體內的壓力傳感器和溶解氧檢測傳感器，壓力罐體出水口的第一比例調節閥，壓力罐體進氣管前的空壓機和第二比例調節閥，根據傳感器采集信號判斷壓力值、溶解氧濃度與設定值差異并控制空壓機啟停和兩個比例調節閥開度的自動控制系統。

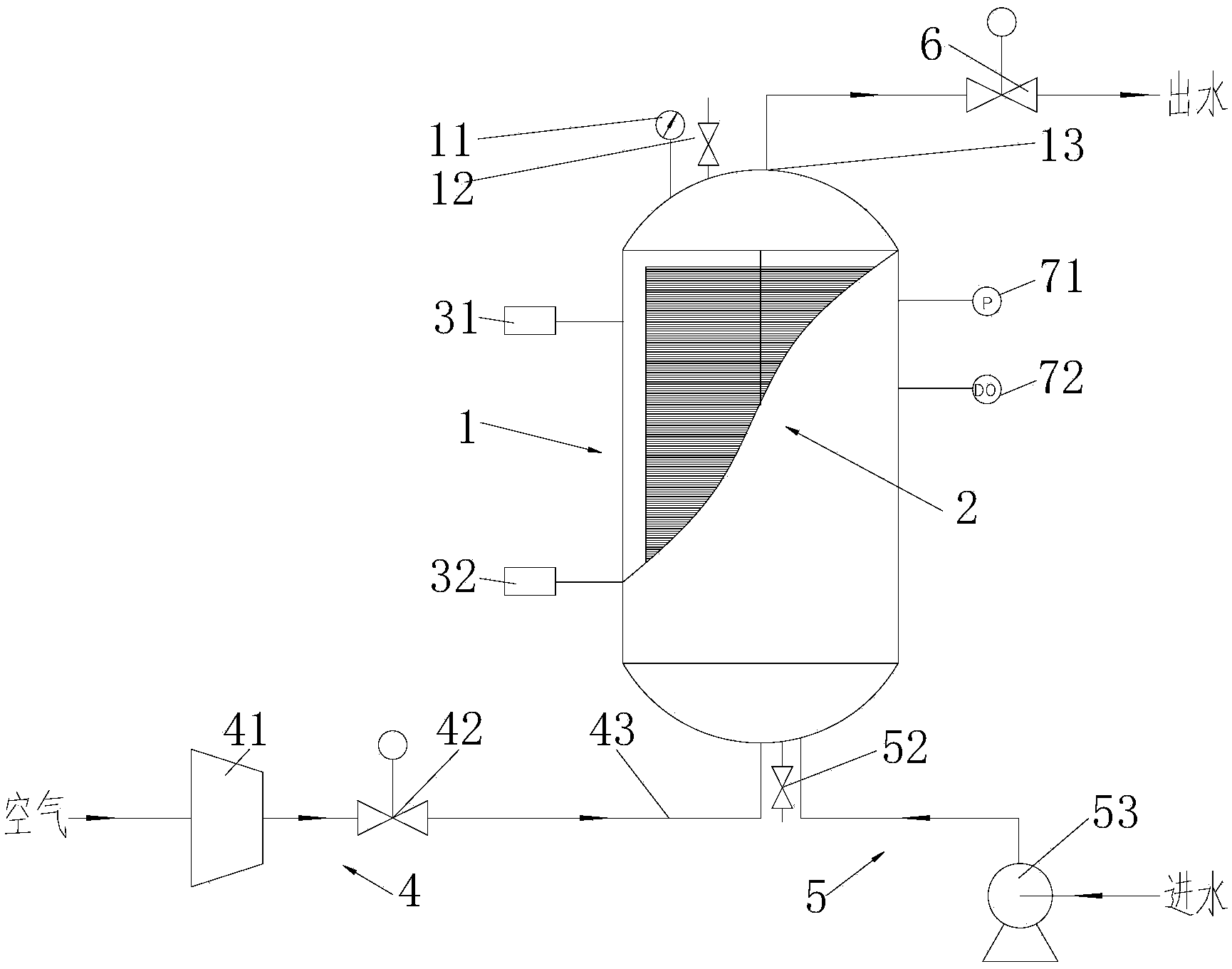

摘要附圖
權利要求書
1.一種強化電化學氧化廢水處理裝置，包括壓力罐體，其特征在于，所 述壓力罐體內豎直放置電解槽，電解槽與外部直流電源通過壓力罐體外部的 正、負極接線柱相連，壓力罐體的頂部設有壓力表、安全閥、出水口，壓力罐 體的底部設有經進氣管連通壓力罐體內外的布?xì)庀到y(tǒng)，壓力罐體中心軸處設有 與外界貫通的布水系統，壓力罐體還設有用于控制、調節壓力罐體內的壓力、 溶解氧濃度而分別設于壓力罐體內的壓力傳感器和溶解氧檢測傳感器，壓力罐 體出水口的第一比例調節閥，壓力罐體進氣管前的空壓機和第二比例調節閥， 以及根據傳感器采集信號判斷壓力值、溶解氧濃度與設定值差異并控制空壓機 啟停和兩個比例調節閥開度的自動控制系統。
2.根據權利要求1所述強化電化學氧化廢水處理裝置，其特征在于，所述 電解槽由垂直布水系統穿孔管并在支承架上交替疊置的圓盤狀陽極片與圓盤狀 陰極片組件組成;所述圓盤狀陰極片組件由第一圓盤狀陰極片、第二圓盤狀陰 極片和第一圓盤狀陰極片與第二圓盤狀陰極片之間成型的布?xì)馐医M成。
3.根據權利要求2所述強化電化學氧化廢水處理裝置，其特征在于，所述 圓盤狀陽極片由具有金屬氧化物涂層的多孔鈦板或鈦網構成，圓盤狀陽極片圓 周邊緣徑向凸設極耳，極耳上設有螺孔;所述圓盤狀陰極片由具有氣體擴散的 電極或碳布構成，圓盤狀陰極片圓周邊緣徑向凸設極耳，極耳上設有螺孔;所 述支承架由若干米字型構架、沿若干構成隔離通道的米字型構架圓心垂直穿設 的支承桿組成。
4.根據權利要求1所述強化電化學氧化廢水處理裝置，其特征在于，所述 布?xì)庀到y(tǒng)由順序連通的空壓機、第二比例調節閥、布?xì)庵鞲晒苤翂毫摅w內流 通于布?xì)馐抑苓叺闹Ч芙M成;所述布?xì)馐页蕡A餅狀并設于兩塊陰極板之間，圓 餅狀布?xì)馐覉A周邊緣徑向凸設與布?xì)馐疫B通的支管。
5.根據權利要求1所述強化電化學氧化廢水處理裝置，其特征在于，所述 布水系統由設置在壓力罐體中心軸部位的穿孔管、穿孔管連通壓力罐體的進水 口、進水口通過管路連通的進水泵、壓力罐體底部設置的排水閥組成。
6.根據權利要求1所述強化電化學氧化廢水處理裝置，其特征在于，所述 自動控制系統包括計算機、PLC以及與PLC相連的壓力傳感器和溶解氧檢測傳 感器和空壓機控制器、比例閥控制器;PLC通過壓力傳感器、溶解氧檢測傳感 器和空壓機控制器、比例閥控制器對壓力罐體內壓力及溶解氧濃度的采樣、分 析和控制;設定溶解氧濃度值為20mg/L和壓力范圍0.2～0.6MPa，通過溶解氧 檢測傳感器、壓力傳感器獲取當前壓力罐體內溶解氧濃度值和壓力值，經模/ 數轉換芯片將模擬信號轉換為數字信號送PLC與設定值進行比較，得到偏差信 號，偏差信號經過調節器做PID運算給空壓機控制器、比例閥控制器控制型數 字信號，通過數/模轉換器將數字信號轉換為模擬信號，調整空壓機啟停及比 例調節閥開度，從而調節壓力罐體內溶解氧濃度和壓力;所述溶解氧檢測傳感 器將信號傳遞給空壓機控制器和第二比例調節閥控制器，控制供氣系統空壓機 啟停及第二比例調節閥開度;壓力傳感器將信號傳遞給第一比例調節閥，控制 第一比例調節閥的開度。
7.一種強化電化學氧化廢水處理方法，其特征在于，包括以下步驟：
(1)將待處理廢水泵入壓力罐體內，并通入空氣使罐體內壓力達到設定值， 壓力范圍0.2～0.6Mpa;
(2)調節進水泵流量，使其滿足不同水質廢水電化學氧化時間需要;
(3)自動控制系統根據溶解氧檢測傳感器反饋的罐體內溶解氧濃度與設定值 差異調節空壓機出口比例調節閥和空壓機啟停，根據壓力傳感器反饋的罐體內 壓力值與設定值差異調節出水口比例調節閥;
(4)對壓力罐體內電解槽施加電壓值為1～20V，使廢水在電解槽的電極間發 生電化學氧化，實現對廢水中有機污染物的氧化分解;
(5)進入壓力罐體內空氣通過布?xì)庀到y(tǒng)使空氣均勻穿過電解槽每片陰極;
(6)進入壓力罐體內廢水通過布水系統的穿孔管流入陰陽極間通道;
(7)氣體和出水最終通過出水口經第一比例調節閥排出。
8.根據權利要求7所述強化電化學氧化廢水處理方法，其特征在于，步驟 (4)所述的電解槽由垂直布水系統并在支承架上交替疊置的圓盤狀陽極片與圓盤 狀陰極片組件組成;所述圓盤狀陰極片組件由第一圓盤狀陰極片、第二圓盤狀 陰極片和布?xì)馐医M成，所述布?xì)馐腋綦x于疊置的第一圓盤狀陰極片、第二圓盤 狀陰極片之間。
9.根據權利要求7所述強化電化學氧化廢水處理方法，其特征在于，步 驟(5)所述的布?xì)庀到y(tǒng)由順序連通的空壓機、第二比例調節閥、布?xì)庵鞲晒苤翂?力罐體內流通于布?xì)馐抑苓叺闹Ч芙M成;所述布?xì)馐页蕡A餅狀并設于兩塊陰極 板之間，圓餅狀布?xì)馐覉A周邊緣徑向凸設與布?xì)馐疫B通的支管。
10.根據權利要求7所述強化電化學氧化廢水處理方法，其特征在于，步 驟(6)所述的布水系統由設置在壓力罐體中心軸部位的穿孔管、穿孔管連通壓力 罐體的進水口及以管路連接的進水泵組成。
說明書
強化電化學氧化廢水處理裝置及處理方法
技術領域
本發明涉及一種污水凈化處理領域，特別涉及一種通過加壓溶氣的方 式增加壓力容器內溶解氧濃度，以促進電化學反應產生更多的強氧化性物 種，進而強化對廢水中有機污染物降解的強化電化學氧化廢水處理裝置及 處理方法。
背景技術
電化學氧化法是一種環境友好型高級氧化技術。在廢水處理中不需要 添加氧化劑，化學污染風險小。反應條件溫和，一般在常溫常壓下進行; 具有氣浮、絮凝、殺菌、氧化作用。反應裝置和工藝簡單，可操作性強， 易于實現自動化控制。廣泛適用于處理垃圾滲濾液、制革廢水、印染廢 水、造紙廢水、煉油廢水等多種難生物降解有機廢水。電化學氧化法存在 電流效率低、能耗較大和操作費用高等問題，限制了在實際應用中的普及 推廣。
電化學氧化可分為兩類，一類屬于電化學直接氧化，即在一定電場環 境下陽極上有機污染物失去電子而發生氧化時反應并轉化為無害物，另一 類屬于電化學間接氧化，即利用電極表面產生的具有強氧化性活性物種使 污染物發生氧化還原轉變。電化學直接氧化常伴隨陽極析氧反應，導致電 流效率低，影響有機物降解效果。目前研究側重探索綜合性能好的陽極材 料，如具有較高的析氧過電位和催化活性，在廢水中具有較高的穩定性和 抗腐蝕。與電化學直接氧化相比，電化學間接氧化性對有機污染物氧化效 率更高。于秀娟等人在研究陰陽極室同時氧化對煤氣廢水處理效果時發現 陰極室的電流效率始終高于陽極室，且陰極室COD去除率高于陽極室，陰 極室有機物的礦化程度較好。利用氧氣在陰極發生電還原反應產生H2O2能 夠徹底去除苯酚、氯苯、苯胺、氯酚等污染物，對染料脫色的效果也很明 顯。氧氣在陰極電還原生成H2O2受到陰極材料、陰極電位、pH值、溫度、 氣液間傳質速率影響。根據薄液膜理論，氣體需要溶解在電解液中才能發 生電化學反應，但氧氣在溶液中溶解度只有10-3-10-4g/L，溶液中氧氣傳質 速率低顯著影響電流密度，導致H2O2生成量少。目前研究多采用增加曝氣 量、設計三維多孔陰極的方式提高氣液固三相間傳質效率。周蕾在對電芬 頓陰極材料的制備與轉盤工藝研究中通過增加氧氣流量來增加溶解氧濃 度。但這種方法受到常壓條件下飽和溶解氧濃度(25℃時飽和溶解氧濃度 為8.3mg/L)，當氧氣流量超過一定值后H2O2生成量不再增加。
綜上所述，現有技術存在以下的不足之處：電流效率低、能耗較大、 操作費用高。
發明內容
本發明的目的是提供一種通過快速、有效提高電化學氧化環境內溶解 氧濃度，促進過氧化氫的生成，縮短電化學氧化法降解有機污染物的反應 時間，提高廢水處理效率的強化電化學氧化廢水處理裝置。
本發明的另一目的是提供一種根據亨利定律，一定溫度下氣體在液體 中的溶解度和該氣體的平衡分壓成正比。通過增加電化學氧化環境壓力可 以大幅提高溶解氧濃度，從而增加強氧化劑過氧化氫的生成量，強化電化 學氧化法對廢水中有機污染物的氧化分解，減少廢水處理時間，節省能耗 的強化電化學氧化廢水處理方法。
本發明的技術解決方案是所述強化電化學氧化廢水處理裝置，包括壓 力罐體，其特殊之處在于，所述壓力罐體內豎直放置電解槽，電解槽與外 部直流電源通過壓力罐體外部的正、負極接線柱相連，壓力罐體的頂部設 有壓力表、安全閥、出水口，壓力罐體的底部設有經進氣管連通壓力罐體 內外的布?xì)庀到y(tǒng)，壓力罐體中心軸處設有與外界貫通的布水系統，壓力罐 體還設有用于控制、調節壓力罐體內的壓力、溶解氧濃度而分別設于壓力 罐體內的壓力傳感器和溶解氧檢測傳感器，壓力罐體出水口的第一比例調 節閥，壓力罐體進氣管前的空壓機和第二比例調節閥，以及根據傳感器采 集信號判斷壓力值、溶解氧濃度與設定值差異并控制空壓機啟停和兩個比 例調節閥開度的自動控制系統。
作為優選：所述電解槽由垂直布水系統穿孔管并在支承架上交替疊置 的圓盤狀陽極片與圓盤狀陰極片組件組成;所述圓盤狀陰極片組件由第一 圓盤狀陰極片、第二圓盤狀陰極片和第一圓盤狀陰極片與第二圓盤狀陰極 片之間成型的布?xì)馐医M成。
作為優選：所述圓盤狀陽極片由具有金屬氧化物涂層的多孔鈦板或鈦 網構成，圓盤狀陽極片圓周邊緣徑向凸設極耳，極耳上設有螺孔;所述圓 盤狀陰極片由具有氣體擴散的電極或碳布構成，圓盤狀陰極片圓周邊緣徑 向凸設極耳，極耳上設有螺孔;所述支承架由若干米字型構架、沿若干構 成隔離通道的米字型構架圓心垂直穿設的支承桿組成。。
作為優選：所述布?xì)庀到y(tǒng)由順序連通的空壓機、第二比例調節閥、布 氣主干管至壓力罐體內流通于布?xì)馐抑苓叺闹Ч芙M成;所述布?xì)馐页蕡A餅 狀并設于兩塊陰極板之間，圓餅狀布?xì)馐覉A周邊緣徑向凸設與布?xì)馐疫B通 的支管。
作為優選：所述布水系統由設置在壓力罐體中心軸部位的穿孔管、穿 孔管連通壓力罐體的進水口、進水口通過管路連通的進水泵、壓力罐體底 部設置的排水閥組成。
作為優選：所述自動控制系統包括計算機、PLC以及與PLC相連的壓力 傳感器和溶解氧檢測傳感器和空壓機控制器、比例閥控制器;PLC通過壓 力傳感器、溶解氧檢測傳感器和空壓機控制器、比例閥控制器對壓力罐體 內壓力及溶解氧濃度的采樣、分析和控制;設定溶解氧濃度值為20mg/L和 壓力范圍0.2～0.6MPa，通過溶解氧檢測傳感器、壓力傳感器獲取當前壓 力罐體內溶解氧濃度值和壓力值，經模/數轉換芯片將模擬信號轉換為數 字信號送PLC與設定值進行比較，得到偏差信號，偏差信號經過調節器做 PID運算給空壓機控制器、比例閥控制器控制型數字信號，通過數/模轉換 器將數字信號轉換為模擬信號，調整空壓機啟停及比例調節閥開度，從而 調節壓力罐體內溶解氧濃度和壓力;所述溶解氧檢測傳感器將信號傳遞給 空壓機控制器和第二比例調節閥控制器，控制供氣系統空壓機啟停及第二 比例調節閥開度;壓力傳感器將信號傳遞給第一比例調節閥，控制第一比 例調節閥的開度。
本發明的另一技術解決方案是所述強化電化學氧化廢水處理方法， 其特征在于，包括以下步驟：
(1)將待處理廢水泵入壓力罐體內，并通入空氣使罐體內壓力達到設定 值，壓力范圍0.2～0.6Mpa;
(2)調節進水泵流量，使其滿足不同水質廢水電化學氧化時間需要;
(3)自動控制系統根據溶解氧檢測傳感器反饋的罐體內溶解氧濃度與設 定值差異調節空壓機出口比例調節閥和空壓機啟停，根據壓力傳感器反饋 的罐體內壓力值與設定值差異調節出水口比例調節閥;
(4)對壓力罐體內電解槽施加電壓值為1～20V，使廢水在電解槽的電極 間發生電化學氧化，實現對廢水中有機污染物的氧化分解;
(5)進入壓力罐體內空氣通過布?xì)庀到y(tǒng)使空氣均勻穿過電解槽每片陰 極;
(6)進入壓力罐體內廢水通過布水系統的穿孔管流入陰陽極間通道;
(7)氣體和出水最終通過出水口經第一比例調節閥排出。
作為優選：步驟(4)所述的電解槽由垂直布水系統并在支承架上交替疊 置的圓盤狀陽極片與圓盤狀陰極片組件組成;所述圓盤狀陰極片組件由第 一圓盤狀陰極片、第二圓盤狀陰極片和布?xì)馐医M成，所述布?xì)馐腋綦x于疊 置的第一圓盤狀陰極片、第二圓盤狀陰極片之間。
作為優選：步驟(5)所述的布?xì)庀到y(tǒng)由順序連通的空壓機、第二比例調 節閥、布?xì)庵鞲晒苤翂毫摅w內流通于布?xì)馐抑苓叺闹Ч芙M成;所述布?xì)?室呈圓餅狀并設于兩塊陰極板之間，圓餅狀布?xì)馐覉A周邊緣徑向凸設與布 氣室連通的支管。
作為優選：步驟(6)所述的布水系統由設置在壓力罐體中心軸部位的穿 孔管、穿孔管連通壓力罐體的進水口及以管路連接的進水泵組成。
與現有技術相比，本發明的有益效果：
(1)本發明提高了過氧化氫生成量。通過加壓溶氣的方式增加電化學氧 化體系內溶解氧濃度有利于氧還原反應以2電子途徑實現過氧化氫的累 積，同時抑制過氧化氫在陽極發生分解反應。
(2)本發明在壓力條件下，抑制陽極析氧反應，減少電化學氧化因析氧 造成的氧化效率低的間題。
(3)本發明有效提高了電化學法處理有機污染物的氧化效率，廢水處理 能力增強，電化學氧化反應裝置體積減少。
(4)隨著氧分壓的增加，電化學氧化體系內電流密度增加，有利于電子 傳導和增加過氧化氫生成量。
(5)與高溫高壓濕式氧化法相比，本發明可在常溫條件下進行，壓力在 0.2～0.6Mpa左右，壓力不高，能耗相對較小。
(6)本發明可以實現壓力條件下的連續進出水操作。
(7)可與Fenton、UV、O3、超聲波等技術聯合使用，以適應不同類型廢 水處理，組合工藝設計靈活，操作簡便。
(8)本發明的電解槽設計采用多個圓盤形狀陰、陽電極等間距交錯疊置 形式，放置在圓柱形壓力罐體內，與同心圓形狀排列電極和矩形電極片相 比，單位體積內電極面積更大，反應器效率更高。
