申請日2015.09.23

　　公開(公告)日2015.11.11

　　IPC分類號C02F9/14; C02F3/28

　　摘要

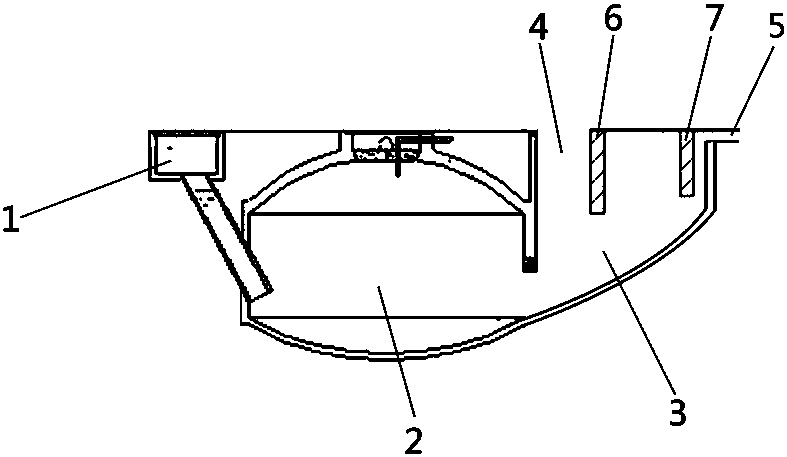

　　本發明屬于環境保護領域內的一種戶用生活污水凈化裝置，由黑水進水單元1、灰水進水單元4和沼氣池組成，其特征在于黑水進水單元1與沼氣池發酵間2連接，灰水進水單元4與沼氣池出水間3連接。本發明克服了現有生活污水中黑水與灰水一起排入沼氣池的發酵間，污水停留時間短，凈化效果差的技術缺陷，提供的戶用生活污水凈化裝置將黑水和灰水分段進入沼氣池處理系統，提高凈化效果，減少投資。

　　摘要附圖



　　權利要求書

　　1.一種戶用生活污水凈化裝置，主要由黑水進水單元(1)、灰水進水單元(4)和沼氣池組成，其特征在于黑水進水單元(1)與沼氣池發酵間(2)連接，灰水進水單元(4)與沼氣池出水間(3)連接。

　　2.根據權利要求1所述的戶用生活污水凈化裝置，其特征在于所述沼氣池出水間(3)底部坡度為50~60°。

　　3.根據權利要求1所述的戶用生活污水凈化裝置，其特征在于所述沼氣池出水間(3)的出水口(5)與后處理系統連接。

　　4.根據權利要求1所述的戶用生活污水凈化裝置，其特征在于所述后處理系統為人工濕地。

　　5.根據權利要求1所述的戶用生活污水凈化裝置，其特征在于所述沼氣池出水間(3)設置有導流墻(6)，導流墻(6)位于灰水進水單元(4)與出水口(5)之間;導流墻(6)上端與出水口(5)上端齊平，導流墻(6)底端懸空并低于出水口(5)底部。

　　6.根據權利要求5所述的戶用生活污水凈化裝置，其特征在于所述沼氣池出水間(3)設置有擋渣墻(7)，擋渣墻(7)位于導流墻(6)與出水口(5)之間;擋渣墻(7)上端與出水口(5)上端齊平，擋渣墻(7)底端懸空并低于出水口(5)底部;擋渣墻(7)高度小于導流墻(6)。

　　說明書

　　戶用生活污水凈化裝置

　　技術領域：

　　本發明屬于環境保護領域，具體涉及一種戶用生活污水凈化裝置。

　　背景技術：

　　現有的戶用生活污水無害化的處理裝置主要是沼氣池，目前，全國有4000多萬口沼氣池，沼氣池在凈化農村環境，改變農村面貌方面起了很重要作用，尤其在凈化廁所廢水方面發揮了積極作用。生活污水可分為黑水(廁所廢水)和灰水(洗滌用水、廚房用水)。黑水濃度高，可能含有病原微生物。灰水濃度低，但是含有一些固體雜質。如果將黑水與灰水一起排入沼氣池的發酵間，污水在沼氣池中停留時間短，凈化效果差，不易達到無害化的作用。要提高無害化和凈化效果，只能增加沼氣池容積，顯然增加了沼氣池建造成本。如果灰水不進入沼氣池處理系統直接排放，會造成了環境污染。如果灰水進入人工濕地處理，需要預處理，否者容易導致人工濕地堵塞。

　　發明內容：

　　本發明的目的在于克服現有生活污水中黑水與灰水一起排入沼氣池的發酵間，污水停留時間短，凈化效果差的技術缺陷，為人們提供一種將黑水和灰水分段進入沼氣池處理系統，提高凈化效果，減少投資的戶用生活污水凈化裝置。

　　本發明的目的是通過下述技術方案來實現的。

　　本發明的戶用生活污水凈化裝置，主要由黑水進水單元1、灰水進水單元4和沼氣池組成，其特征在于黑水進水單元1與沼氣池發酵間2連接，灰水進水單元4與沼氣池出水間3連接。

　　上述方案中，所述沼氣池出水間3底部坡度為50~60°。

　　上述方案中，所述沼氣池出水間3的出水口5與后處理系統連接。

　　上述方案中，所述后處理系統為人工濕地。

　　上述方案中，所述沼氣池出水間3設置有導流墻6，導流墻6位于灰水進水單元4與出水口5之間;導流墻6上端與出水口5上端齊平，導流墻6底端懸空并低于出水口5底部。

　　上述方案中，所述沼氣池出水間3設置有擋渣墻7，擋渣墻7位于導流墻6與出水口5之間;擋渣墻7上端與出水口5上端齊平，擋渣墻7底端懸空并低于出水口5底部;擋渣墻7高度小于導流墻6。

　　本發明的戶用生活污水凈化裝置主要用于單戶的生活污水處理，其總有效容積4~5m3左右。

　　本發明的戶用生活污水凈化裝置將生活污水的黑水(廁所廢水)進入沼氣池發酵間進行厭氧處理，而灰水(洗滌用水、廚房用水)進入沼氣池出水間，通過沉淀，灰水中固體雜質沉淀進入沼氣池發酵間進行厭氧處理，而厭氧處理后的黑水和沉淀后的灰水一起進入后處理系統。

　　本發明的優點表現在以下幾方面：

　　(1)生活污水的黑水和灰水有機物濃度差異大，進行分別處理，提高了黑水和灰水固體雜質的凈化效果。

　　(2)厭氧處理與人工濕地相結合，解決厭氧消化出水液氨氮去除效果差的問題。

　　(3)生活污水沒有全部進入沼氣池發酵間，可縮小建池規模，傳統戶用沼氣池8~10m3/戶，本發明的戶用生活污水凈化裝置4~5m3/戶，減少容積50%，大大減少投資成本。

　　(4)處理成本較低，處理效果比傳統沼氣池好，單一的厭氧處理，氮磷去除效果差，不到30%，而本發明的戶用生活污水凈化裝置COD、BOD5、總氮、氨氮、全磷(TP)去除率全部大于90%，達到了較好的綜合處理效果。

　　綜上所述，本發明克服了現有生活污水中黑水與灰水一起排入沼氣池的發酵間，污水停留時間短，凈化效果差的技術缺陷，提供的戶用生活污水凈化裝置將黑水和灰水分段進入沼氣池處理系統，提高凈化效果，減少投資。
