申請日2015.08.28

　　公開(公告)日2016.02.10

　　IPC分類號C02F9/08

　　摘要

　　本實用新型提供了一種實驗室用新型綜合水處理器，包括一體成型的處理器殼體和位于所述處理器殼體內部由上而下通過管道和閥門依次連接的蒸餾水器、膜處理裝置和紫外殺菌裝置，本實用新型將現有的水處理設備組合在一起放置于一個一體成型的設備中，并對整體結構作出改進，得到一種新型的水處理器，可以通過電腦操作單機輸出多種優質水源，滿足實驗室用水需求，同時對輸出端做抑菌處理，保證水質在管道中也免受污染，出水效果好，結構簡單，便于維修。

　　權利要求書

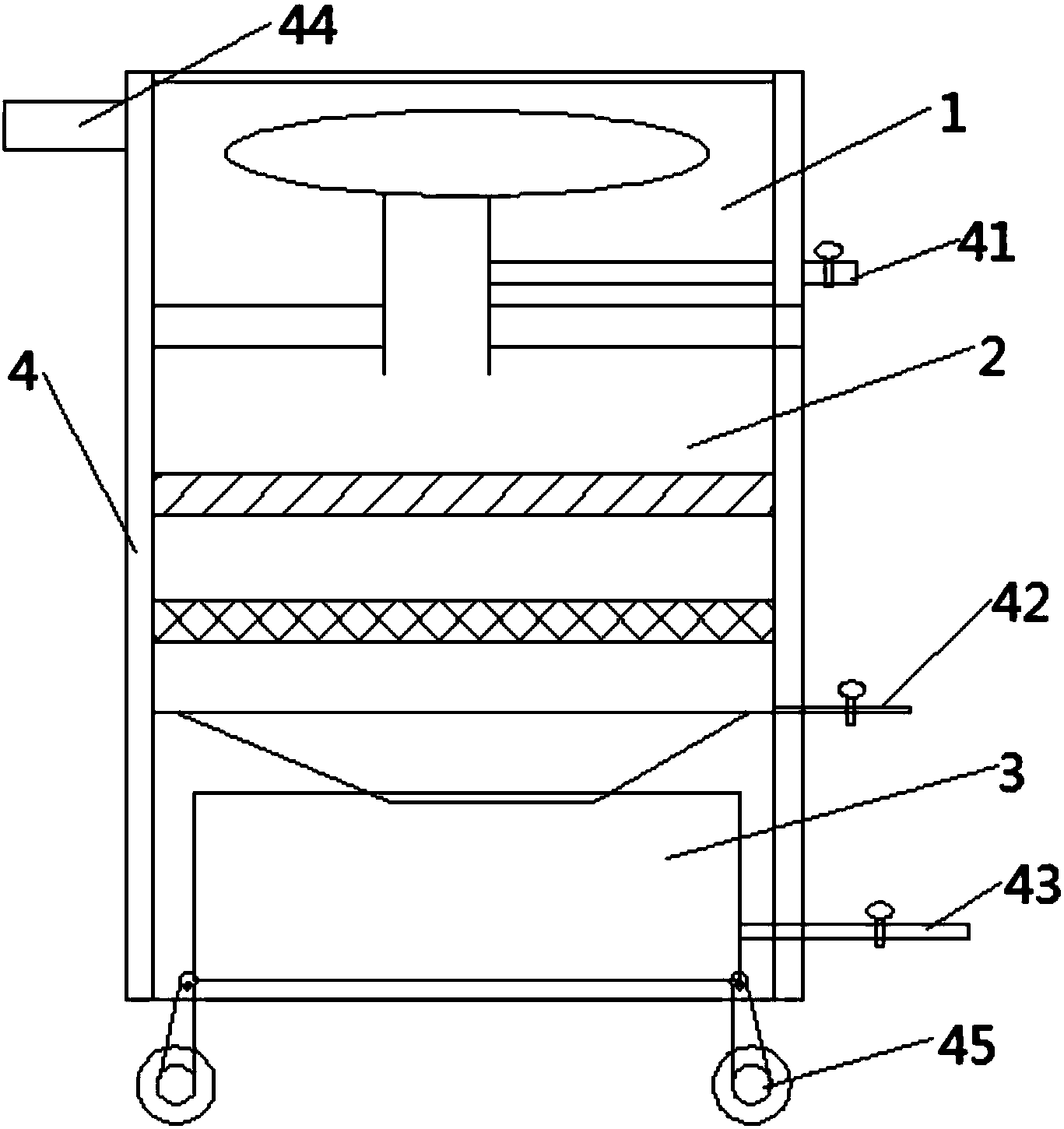

　　1.實驗室用新型綜合水處理器，其特征在于：包括一體成型的處理器殼體和位于所述處理器殼體內部由上而下通過管道和閥門依次連接的蒸餾水器、膜處理裝置和紫外殺菌裝置，其中所述處理器殼體上部設有一進水口，與所述進水口相對的另一側自上而下分別設有第一出水口、第二出水口和第三出水口，其中所述進水口通過管道與位于所述處理器殼體內部上端的所述蒸餾水器的入口聯通，所述第一出水口與所述蒸餾水器的出口聯通，所述第二出水口與所述膜處理裝置的出口聯通，所述第三出水口與所述紫外殺菌裝置的出口聯通。

　　2.根據權利要求1所述的實驗室用新型綜合水處理器，其特征在于：與所述第一出水口、第二出水口和第三出水口直接聯通的管道中均勻分布若干活性炭濾網。

　　3.根據權利要求1所述的實驗室用新型綜合水處理器，其特征在于：所述第一出水口、第二出水口和第三出水口的出口端均設有密封抑菌閥門。

　　4.根據權利要求1所述的實驗室用新型綜合水處理器，其特征在于：所述膜處理裝置為二級膜處理裝置。

　　5.根據權利要求1所述的實驗室用新型綜合水處理器，其特征在于：所述處理器的工作方式為微電腦全自動控制運行。

　　6.根據權利要求1所述的實驗室用新型綜合水處理器，其特征在于：所述蒸餾水器與所述膜處理裝置的聯通管道外包裹有熱傳導介質，可以將蒸餾器出來的蒸餾水快速降至25～35℃。

　　7.根據權利要求1-6任一項所述的實驗室用新型綜合水處理器，其特征在于：所述處理器殼體的下端設有至少4組萬向輪。

　　說明書

　　實驗室用新型綜合水處理器

　　技術領域

　　本實用新型涉及一種實驗室用新型綜合水處理器。

　　背景技術

　　目前，實驗室用水分為三級，分別為蒸餾水、去離子水和超純水三種，要求一級水(超純水)的電導率是小于等于0.1μs/cm，二級水(去離子水) 的電導率是小于等于1μs/cm，三級水(蒸餾水)的電導率是小于等于5μs/cm。

　　現有的水處理機大多功能結構單一，無法單機產出多級水質，不能滿足實驗室用水需求，而多種設備不僅耗費財力物力，且占用面積較大，且不方便使用，長期放置容易造成設備內污染，影響水質，檢修維護也比較繁瑣。

　　實用新型內容

　　有鑒于此，本實用新型旨在提出一種實驗室用新型綜合水處理器，以滿足實驗室的多種用水需求。

　　為達到上述目的，本實用新型的技術方案是這樣實現的：

　　一種實驗室用新型綜合水處理器，包括一體成型的處理器殼體和位于所述處理器殼體內部由上而下通過管道和閥門依次連接的蒸餾水器、膜處理裝置和紫外殺菌裝置，其中所述處理器殼體上部設有一進水口，與所述進水口相對的另一側自上而下分別設有第一出水口、第二出水口和第三出水口，其中所述進水口通過管道與位于所述處理器殼體內部上端的所述蒸餾水器的入口聯通，所述第一出水口與所述蒸餾水器的出口聯通，所述第二出水口與所述膜處理裝置的出口聯通，所述第三出水口與所述紫外殺菌裝置的出口聯通。

　　進一步的，與所述第一出水口、第二出水口和第三出水口直接聯通的管道中均勻分布若干活性炭濾網。

　　進一步的，所述第一出水口、第二出水口和第三出水口的出口端均設有密封抑菌閥門。

　　進一步的，所述膜處理裝置為二級膜處理裝置。

　　更進一步的，所述處理器的工作方式為微電腦全自動控制運行。

　　更進一步的，所述蒸餾水器與所述膜處理裝置的聯通管道外包裹有熱傳導介質，可以將蒸餾器出來的蒸餾水快速降至25～35℃。

　　更進一步的，所述處理器殼體的下端設有至少4組萬向輪。

　　相對于現有技術，本實用新型所述的實驗室用新型綜合水處理器具有以下優勢：

　　本發明將現有的水處理設備組合在一起放置于一個一體成型的設備中，并對整體結構作出改進，得到一種新型的水處理器，可以通過電腦操作單機輸出多種優質水源，滿足實驗室用水需求，同時對輸出端做抑菌處理，保證水質在管道中也免受污染，出水效果好，結構簡單，便于維修。
