申請日2015.08.28

　　公開(公告)日2015.12.30

　　IPC分類號C02F1/72; C02F1/32

　　摘要

　　本實用新型提供了一種光催化氧化污水處理裝置，可有效提高反應器筒體內的二氧化鈦催化劑活性，從而提升污水處理效果。該實用新型包括反應器筒體、導流筒、紫外燈管、氣水混合腔、供氣管、供水管、篩板二氧化鈦顆粒催化劑，其中導流筒設于反應器筒體內，紫外燈管設于導流筒內，氣水混合腔設于導流筒底部，供氣管和供水管穿過反應器筒體和導流筒，其管頭伸入到導流筒內，且管頭豎直向上;導流筒由透光材料制成，其上設有多個將導流筒內外連通的導流孔;反應器筒體內側壁設有反光板，筒體上端設有篩板，篩板上方的反應器筒體側壁設有出水孔;二氧化鈦顆粒催化劑填充在導流筒內外區域。

　　權利要求書

　　1.一種光催化氧化污水處理裝置，其特征在于：包括反應器筒體、導流筒、紫外燈管、 氣水混合腔、供氣管、供水管、篩板、二氧化鈦顆粒催化劑，所述導流筒設于反應器筒體內， 紫外燈管設于導流筒內，氣水混合腔設于導流筒底部，所述供氣管和供水管穿過反應器筒體 和導流筒，其管頭伸入到導流筒內，且管頭豎直向上;所述導流筒由透光材料制成，其上設 有多個將導流筒內外連通的導流孔;所述反應器筒體內側壁設有反光板，反應器筒體上端設 有篩板，篩板上方的反應器筒體側壁設有出水孔;所述二氧化鈦顆粒催化劑填充在導流筒內 外區域。

　　2.根據權利要求1所述的光催化氧化污水處理裝置，其特征在于：所述氣水混合腔頂板 為篩板，所述供氣管管頭高于供水管管頭。

　　3.根據權利要求1所述的光催化氧化污水處理裝置，其特征在于：所述反應器筒體上部 篩板以上的區域內填充有具有吸附作用的固體填料。

　　4.根據權利要求1所述的光催化氧化污水處理裝置，其特征在于：所述反光板內壁為具 有凹凸結構的粗糙面。

　　說明書

　　一種光催化氧化污水處理裝置

　　技術領域

　　本實用新型涉及一種采用催化劑對污水進行處理的裝置，具體涉及一種光催化氧化污水 處理裝置。

　　背景技術

　　在目前的污水處理領域，利用催化劑進行催化氧化處理污水的方式已經得到普遍應用， 中國專利號為200920300004.6的實用新型專利提供了一種利用光催化氧化進行污水處理的 裝置，該裝置中利用紫外燈對二氧化鈦催化劑進行光氧化催化，提高催化劑活性，從而對污 水中的污染物進行降解;同時利用反光導流筒對污水在反應器筒體內進行導流，使污水與二 氧化鈦催化劑更好的混合，提高催化效果。

　　但是該裝置反光導流筒只能將紫外光反射到導流筒內部，而在導流筒外部循環的二氧化 鈦催化劑和污水的混合物不能接受到紫外光的照射，因此不能提高該區域內催化劑的活性， 因此也就不能更好的提高污水處理效果。

　　實用新型內容

　　本實用新型提供了一種光催化氧化污水處理裝置，能有效提高反應器筒體內的二氧化鈦 催化劑的活性，從而提高該裝置的污水處理效果。

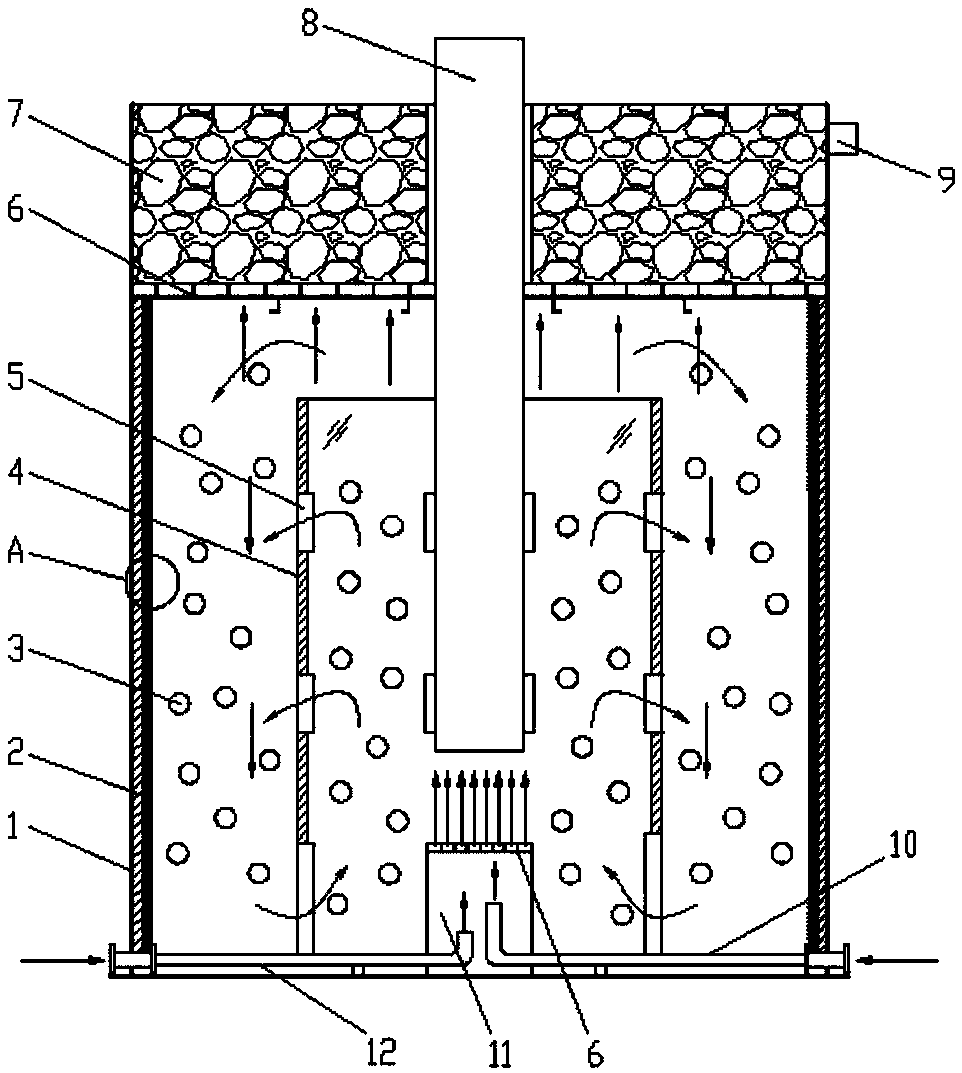

　　本實用新型的技術方案在于：包括反應器筒體、導流筒、紫外燈管、氣水混合腔、供氣 管、供水管、篩板、二氧化鈦顆粒催化劑，所述導流筒設于反應器筒體內，紫外燈管設于導 流筒內，氣水混合腔設于導流筒底部，所述供氣管和供水管穿過反應器筒體和導流筒，其管 頭伸入到導流筒內，且管頭豎直向上;所述導流筒由透光材料制成，其上設有多個將導流筒 內外連通的導流孔;所述反應器筒體內側壁設有反光板，反應器筒體上端設有篩板，篩板上 方的反應器筒體側壁設有出水孔;所述二氧化鈦顆粒催化劑填充在導流筒內外區域。

　　作為優選，所述氣水混合腔頂板為篩板，所述供氣管管頭高于供水管管頭。

　　作為優選，所述反應器筒體上部篩板以上的區域內填充有具有吸附作用的固體填料。

　　作為優選，所述反光板內壁為具有凹凸結構的粗糙面。

　　本實用新型的有益效果在于：

　　1、該裝置內的紫外光能夠照射到反應器筒體內的所有區域，從而提高所有二氧化鈦顆粒 催化劑的活性。

　　2、該裝置中導流筒上設有導流孔，可有效提高催化劑與污水的混合效果。

　　3、反應器筒體內壁設有反光面為粗糙面的反光板，能夠?qū)ψ贤夤膺M(jìn)行反射，從而提高催 化劑顆粒與紫外光的接觸率。
