申請日2015.09.24

　　公開(公告)日2016.03.09

　　IPC分類號C02F9/02; C02F11/12; B01J20/34

　　摘要

　　本實用新型公開了一種樹脂能自動清洗的淤泥廢水處理設備，包括淤泥原液過濾裝置、樹脂吸附裝置、樹脂清洗裝置、樹脂清洗廢水處理裝置和板框壓濾機，樹脂吸附裝置上設有排樹脂管道和進樹脂管道;樹脂清洗裝置位于樹脂吸附裝置的下方，樹脂清洗裝置內設有第一攪拌器和濾網板，樹脂清洗裝置的底部與樹脂清洗廢水處理裝置相連接，樹脂清洗廢水處理裝置的頂部設置有加堿管，樹脂清洗廢水處理裝置內設置有第二攪拌器，樹脂清洗廢水處理裝置的出液管與所述板框壓濾機相連接。采用上述結構后，能將酸化處理后的淤泥液體進行有效分離，除雜，以及去除其中的有毒有害成分，而且樹脂能夠自動清洗，除雜及清除有毒有害成分的效果更好。

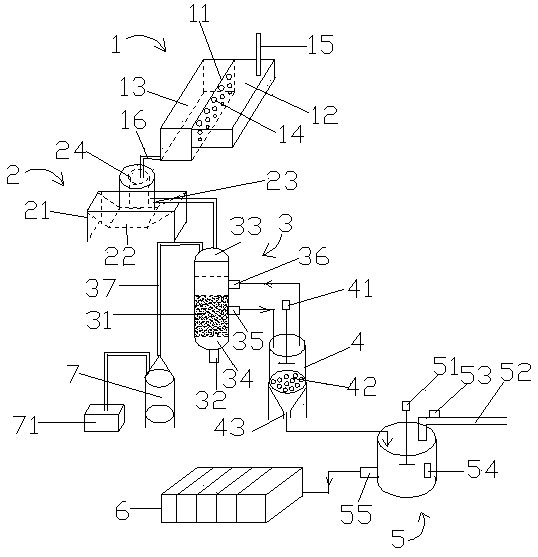

　　摘要附圖



　　權利要求書

　　1.一種樹脂能自動清洗的淤泥廢水處理設備，其特征在于：包括淤泥原液過濾裝置、樹脂吸附裝置、樹脂清洗裝置、樹脂清洗廢水處理裝置和板框壓濾機，所述樹脂吸附裝置內設置有充填有樹脂的樹脂柱，樹脂吸附裝置的頂部設置有進液口，該進液口與淤泥原液過濾裝置的出液口相連接;樹脂吸附裝置的底部設置有成品液體出口;所述樹脂柱上設置有排樹脂管道，位于樹脂柱上方的樹脂吸附裝置上設置有進樹脂管道;所述樹脂清洗裝置位于樹脂吸附裝置的下方，所述進樹脂管道和排樹脂管道均與樹脂清洗裝置相連接，所述樹脂清洗裝置內設置有第一攪拌器和濾網板，樹脂清洗裝置的頂部設置有進水口，樹脂清洗裝置的底部設置有排水口，該排水口通過管道與樹脂清洗廢水處理裝置相連接，樹脂清洗廢水處理裝置的頂部設置有加堿管，樹脂清洗廢水處理裝置內設置有第二攪拌器，樹脂清洗廢水處理裝置的出液管與所述板框壓濾機相連接。

　　2.根據權利要求1所述的樹脂能自動清洗的淤泥廢水處理設備，其特征在于：所述板框壓濾機的出水口與樹脂清洗裝置頂部的進水口相連接。

　　3.根據權利要求1所述的樹脂能自動清洗的淤泥廢水處理設備，其特征在于：還包括PLC，所述加堿管上設置有與PLC相連接的稱重傳感器，所述樹脂清洗廢水處理裝置內還設置有與PLC相連接的PH自動檢測計。

　　4.根據權利要求1所述的樹脂能自動清洗的淤泥廢水處理設備，其特征在于：所述進樹脂管道上設置有真空泵。

　　5.根據權利要求1所述的樹脂能自動清洗的淤泥廢水處理設備，其特征在于：所述濾網板的目數為100目。

　　說明書

　　一種樹脂能自動清洗的淤泥廢水處理設備

　　技術領域

　　本實用新型涉及一種水處理設備，特別是一種樹脂能自動清洗的淤泥廢水處理設備。

　　背景技術

　　湖泊與河底淤泥含水量大，其中除含大量的有機物和豐富的氮、磷等營養物質，還存在重金屬、致病菌和寄生蟲(卵)等有毒有害成分;如果淤泥未經處理或處理不當，極易帶來嚴重的二次污染和生態環境破壞，污染土壤、水源甚至食物鏈，因此淤泥處置顯得尤其重要。

　　現有一種主流的淤泥處理方法是通過在高含水量的淤泥中攪拌混合固化劑，在淤泥固化池中經過一段時間的絮凝與沉淀反應，最后固化為含水量少的濃稠泥漿，這種泥漿可以進行填埋、或轉化為農田或建筑用土，最終實現變廢為寶、循環利用的綠色環保目的。

　　中國專利200420028026.9---《淤泥固化處理機》公開了一種將江河湖泊及自來水廠、污水處理廠、建筑工地等處的廢棄淤泥固化再利用的淤泥固化處理機，包括機架，機架上有攪拌裝置;攪拌裝置的兩頭分別有進口和出口，其上方有固化料倉;固化料倉和淤泥料倉底部均有下料口，該下料口處于攪拌裝置的進口正上方;機架一側有進泥輸送機，該進泥輸送機一端高于其另一端，其且高端處于淤泥料倉上方。這種淤泥固化處理機存在以下缺陷：(一)在固化料倉設置有提升機構，工作時需要借助提升機構將固化材料送入固化料倉內，不僅占地面積大，而且生產效率低，能耗高，成本也高;(二)由于淤泥中含有較多體積較大的固體雜質例如磚石塊、金屬?gòu)U渣等，如果進入攪拌器，則會造成堵塞或停機，嚴重時甚至損壞設備。

　　實用新型內容

　　本實用新型要解決的技術問題是針對上述現有技術的不足，而提供一種樹脂能自動清洗的淤泥廢水處理設備，該樹脂能自動清洗的淤泥廢水處理設備能將酸化處理后的淤泥液體進行有效分離，除雜，以及去除其中的有毒有害成分，而且樹脂能夠自動清洗，除雜及清除有毒有害成分的效果更好。

　　為解決上述技術問題，本實用新型采用的技術方案是：

　　一種樹脂能自動清洗的淤泥廢水處理設備，包括淤泥原液過濾裝置、樹脂吸附裝置、樹脂清洗裝置、樹脂清洗廢水處理裝置和板框壓濾機，所述樹脂吸附裝置內設置有充填有樹脂的樹脂柱，樹脂吸附裝置的頂部設置有進液口，該進液口與淤泥原液過濾裝置的出液口相連接;樹脂吸附裝置的底部設置有成品液體出口;所述樹脂柱上設置有排樹脂管道，位于樹脂柱上方的樹脂吸附裝置上設置有進樹脂管道;所述樹脂清洗裝置位于樹脂吸附裝置的下方，所述進樹脂管道和排樹脂管道均與樹脂清洗裝置相連接，所述樹脂清洗裝置內設置有第一攪拌器和濾網板，樹脂清洗裝置的頂部設置有進水口，樹脂清洗裝置的底部設置有排水口，該排水口通過管道與樹脂清洗廢水處理裝置相連接，樹脂清洗廢水處理裝置的頂部設置有加堿管，樹脂清洗廢水處理裝置內設置有第二攪拌器，樹脂清洗廢水處理裝置的出液管與所述板框壓濾機相連接。

　　所述板框壓濾機的出水口與樹脂清洗裝置頂部的進水口相連接。

　　還包括PLC，所述加堿管上設置有與PLC相連接的稱重傳感器，所述樹脂清洗廢水處理裝置內還設置有與PLC相連接的PH自動檢測計。

　　所述進樹脂管道上設置有真空泵。

　　所述濾網板的目數為100目。

　　本實用新型采用上述結構后，能將酸化處理后的淤泥液體進行有效分離，除雜，以及去除其中的有毒有害成分，而且樹脂能夠自動清洗，除雜及清除有毒有害成分的效果更好。
