申請日2015.08.28

　　公開(公告)日2015.12.02

　　IPC分類號C02F103/28; C02F1/467

　　摘要

　　本發明公開了一種分子分離技術深度處理含氯造紙廢水系統及方法。所述方法為：廢水通過水泵抽取后，進入預處理機構對廢水進行預處理;處理后的廢水進入電解池中，此廢水通過陰極管和陽極管進行氧化還原反應，產生氫氧化鐵，氫氧化鐵形成三維的分子網絡結構，分子網絡結構對廢水中的雜質進行截留圍困，形成絮狀物自雜質分離出口流出，而處理過的水從出水口流出，廢水在電解池中的停留時間為15～20min，電壓為200～240V，實現廢水的深度處理。本發明具有處理成本低﹑無污泥產生﹑操作簡便﹑無二次污染產生等特點，其深度處理含氯造紙廢水效果顯著，處理后的廢水能達到《制漿造紙工業水污染物排放標準》和最新環保法規定的標準。

　　權利要求書

　　1.一種分子分離技術深度處理含氯造紙廢水系統，其特征在于，所述系統 包括依次連接的水泵、預處理機構﹑電解池和電源機構;所述電解池包括陽極 管和陰極管，陽極管和陰極管均與電源機構連接，所述陽極管采用鐵制成;所 述預處理機構包括依次連接的溫度控制器、pH過程自動控制器、網絡流量控制 器和離子濃度控制器，所述溫度控制器與水泵連接，所述離子濃度控制器與電 解池連接。

　　2.根據權利要求1所述的分子分離技術深度處理含氯造紙廢水系統，其特 征在于，所述陰極管安裝于陽極管的管腔內，陰極管與陽極管同軸設置;所述 陰極管采用銀或鉑制成。

　　3.根據權利要求2所述的分子分離技術深度處理含氯造紙廢水系統，其特 征在于，所述水泵通過管道與溫度控制器連接，所述管道設有閥門和流量計， 且所述閥門和流量計自廢水流動的方向依次分布。

　　4.根據權利要求2所述的分子分離技術深度處理含氯造紙廢水系統，其特 征在于，所述的預處理機構還包括LCD顯示屏，所述溫度控制器、pH過程自 動控制器、網絡流量控制器和離子濃度控制器均與LCD顯示屏連接。

　　5.根據權利要求1所述的分子分離技術深度處理含氯造紙廢水系統，其特 征在于，所述電源機構包括依次連接的變壓器、整流二極管、濾波電容和集成 穩壓器，所述變壓器與陰極管連接，所述集成穩壓器與陽極管連接。

　　6.一種應用權利要求1至5任一項所述的分子分離技術深度處理含氯造紙 廢水系統處理廢水的方法，其特征在于，包括以下步驟：

　　(1)廢水預處理：廢水通過水泵抽取后，進入預處理機構，調節廢水的溫 度為20～30℃、酸堿度pH為6.0～8.0、水流速為0.4～1.0m/s、金屬離子的濃度為 1.0～2.0mg/L;

　　(2)深度處理：步驟(1)預處理后的廢水進入電解池中，通過陰極管和 陽極管進行氧化還原反應，產生氫氧化鐵，氫氧化鐵形成三維的分子網絡結構， 分子網絡結構對廢水中的雜質進行截留圍困，形成絮狀物;分離絮狀物，完成 對廢水的處理;其中廢水在電解池中的停留時間為15～20min，電壓為200～240 V。

　　7.根據權利要求6所述的一種應用權利要求1所述的分子分離技術深度處 理含氯造紙廢水系統處理廢水的方法，其特征在于，步驟(1)所述的廢水為造 紙廢水;所述的廢水中AOX的含量為30～60mg/L，CODcr的含量為300～500 mg/L，pH為3.5～5.5。

　　說明書

　　一種分子分離技術深度處理含氯造紙廢水系統及方法

　　技術領域

　　本發明屬于廢水處理領域，具體涉及一種分子分離技術深度處理含氯造紙 廢水系統及方法。

　　背景技術

　　目前，在制漿造紙工業中含氯漂劑漂白廢水中經常檢測出有二惡英存在， 這是目前世界上已知有毒化合物中毒性最強的物質之一。雖然無元素氯漂白 (ECF)、全無氯漂白(TCF)等漂白工藝已相繼問世，但由于成本等一些問題， 還未在國內制漿造紙企業中普及。

　　制漿造紙廢水中的含氯有機物通常含有環狀結構，是一種難以降解的有機 物，是國家環保部門優先控制的污染物之一�！吨茲{造紙工業水污染物排放標準》 (GB3544—2008)的頒布實施，對制漿造紙行業廢水中AOX的排放提出了更 嚴格的要求。因此，含氯造紙廢水必須經過嚴格的達標處理后才能排放到水體 中。

　　傳統的對含氯造紙廢水的處理已有物化處理﹑生化處理﹑高級氧化等多種 處理方法，但這些方法普遍存在成本較高，操作和運行管理復雜，對有毒和難 降解的含氯有機物通常不能徹底降解，甚至還有二次污染產生等問題，因此， 尋找新的高效環保節能的含氯造紙廢水處理方法十分重要。

　　發明內容

　　為解決現有技術的缺點和不足之處，本發明的首要目的在于提供一種分子 分離技術深度處理含氯造紙廢水系統。

　　本發明的另一目的在于提供一種應用上述系統深度處理含氯造紙廢水的方 法。該方法處理成本較低，不僅使造紙廢水經處理后，各種污染物的含量顯著 達標，而且AOX的含量顯著降到很低的水平，能達到環保的新要求。該方法用 于制漿廠﹑造紙廠或者制漿造紙聯合企業排放的含氯廢水處理，廢水經該方法 處理后，能達到國家和地方規定的新的排放標準。

　　為實現上述發明目的，本發明采用如下技術方案：

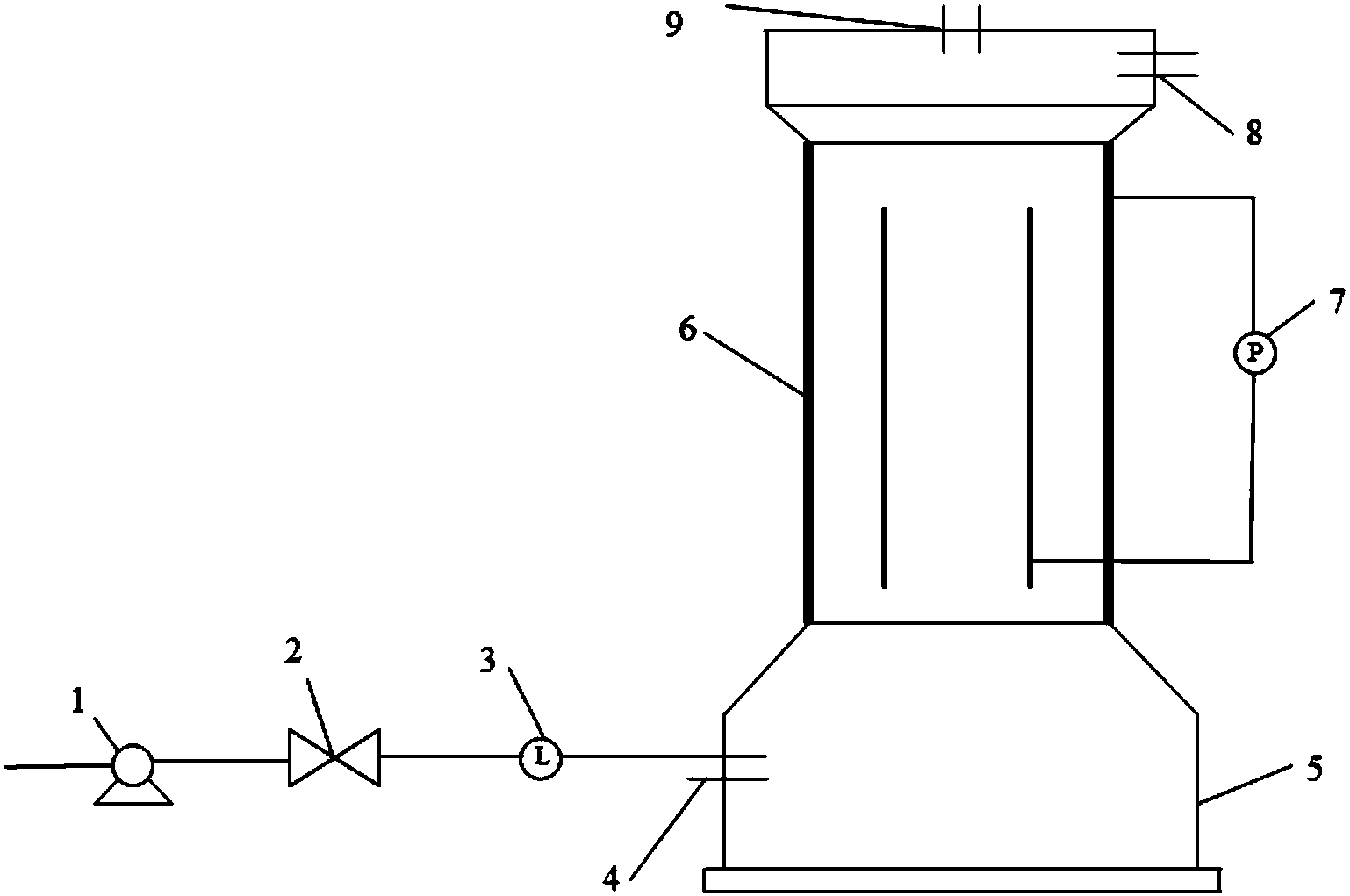

　　一種分子分離技術深度處理含氯造紙廢水系統，包括依次連接的水泵、預 處理機構﹑電解池和電源機構;所述電解池包括陽極管和陰極管，陽極管和陰 極管均與電源機構連接，所述陽極管采用鐵制成;所述預處理機構包括依次連 接的溫度控制器、pH過程自動控制器、網絡流量控制器和離子濃度控制器，所 述溫度控制器與水泵連接，所述離子濃度控制器與電解池連接。

　　所述陰極管安裝于陽極管的管腔內，陰極管與陽極管同軸設置;所述陰極 管采用銀或鉑制成。

　　所述水泵通過管道與溫度控制器連接，所述管道設有閥門和流量計，且所 述閥門和流量計自廢水流動的方向依次分布。

　　所述的預處理機構還包括LCD顯示屏，所述溫度控制器、pH過程自動控 制器、網絡流量控制器和離子濃度控制器均與LCD顯示屏連接。

　　所述電源機構包括依次連接的變壓器、整流二極管、濾波電容和集成穩壓 器，所述變壓器與陰極管連接，所述集成穩壓器與陽極管連接。

　　一種應用上述分子分離技術深度處理含氯造紙廢水系統處理廢水的方法， 包括以下步驟：

　　(1)廢水預處理：廢水通過水泵抽取后，進入預處理機構，調節廢水的溫 度為20～30℃、酸堿度pH為6.0～8.0、水流速為0.4～1.0m/s、金屬離子的濃度為 1.0～2.0mg/L;

　　(2)深度處理：步驟(1)預處理后的廢水進入電解池中，此廢水通過陰 極管和陽極管進行氧化還原反應，產生氫氧化鐵，而氫氧化鐵形成三維的分子 網絡結構，這分子網絡結構對廢水中的雜質進行截留圍困，形成絮狀物，最后 絮狀物自雜質分離出口流出，而處理過的水從出水口流出，廢水在電解池中的 停留時間為15～20min，電壓為200～240V。

　　步驟(1)所述的廢水為造紙廢水，AOX(是指可吸附有機鹵化物)的含量 為30～60mg/L，CODcr的含量為300～500mg/L，pH為3.5～5.5。

　　本發明的實質是利用分子分離的技術來處理造紙廢水，其原理為：通過利 用一個電解池在軟件程序系統調控下將電能轉化為化學能，陰陽兩極分別發生 氧化還原反應，產生了氫氧化鐵離子，氫氧化鐵離子創建了一個三維的分子網 絡結構，類似分子篩的功能，這種三維的分子網絡結構能使純凈的水分子通過， 然而所有其它離子、分子、病毒、細菌等雜質都被截留困住，分離成絮狀物， 最后以固體形式排出，通過這種方式廢水得以凈化處理，雜質被分離。

　　與現有技術相比，本發明具有以下優點及有益效果：

　　(1)本發明處理系統緊湊，設備占用體積小，適用于很多場所的操作。該 系統利用的是電能，電解池系統與直流電源相連，由電源提供能量，因此清潔 環保，只需要很少的能量去分離雜質，成本大大降低。

　　(2)本發明處理系統及方法利用的是分子技術，生產出來的是純凈水和固 體物，而不是簡單的水處理和泥漿，沒有傳統的污泥產生，無二次污染，處理 后的廢水能達到《制漿造紙工業水污染物排放標準》(GB3544—2008)和最新環 保法規定的標準。

　　(3)本發明處理方法中氫氧化鐵離子構成的三維網絡結構對有毒且難以生 化處理的含氯有機化合物(如多環芳香族鹵素化合物等)有很好的去除效果， 可以將有機物完全礦化或者降解為小分子，為廢水的深度處理提供了新思路和 有效方法。

　　(4)本發明處理系統及方法也可以對造紙廢水中的氮，磷，生物需氧量， 細菌，病毒，激素和藥物等物質進行清除，能處理的污染物種類多，故本發明 適用范圍廣。

　　采用本發明的分子分離技術處理造紙廢水(CODcr為300～500mg/L，AOX 為30～60mg/L)，CODcr去除率在90%以上，AOX去除率達到96%以上。
