申請日2015.08.28

　　公開(公告)日2015.11.25

　　IPC分類號C02F3/02

　　摘要

　　本發明公開了一種生化污水處理池的曝氣系統，包括曝氣主管，曝氣主管包括曝氣縱管和曝氣橫管，曝氣橫管上均勻設置有若干個分接口，每個分接口可拆卸安裝有豎直設置的曝氣豎管，該曝氣豎管的底部通過三通連接有兩根曝氣分管，曝氣分管的自由端封堵，各曝氣分管均平行設置且曝氣分管與曝氣橫管垂直，每個曝氣分管設置于生化污水池的底部且位于生化填料的下方，每個曝氣分管上設置有若干個曝氣主孔，曝氣分管上套裝固定有膠套，該膠套將曝氣主孔包裹且膠套上設置有若干個曝氣微孔，生化填料的底部設置有脫膜沖刷管路。該曝氣系統可以在滿足曝氣量的前提下無需情況生化池即可檢修，從減少了檢修成本，降低了檢修難度。

　　權利要求書

　　1.一種生化污水處理池的曝氣系統，包括固定于生化污水處理池上 的曝氣主管，其特征在于：所述曝氣主管包括設置于生化污水處理池的 其中一側邊的曝氣縱管、與曝氣縱管垂直連通的橫跨生化污水處理池的 曝氣橫管，所述曝氣橫管上均勻設置有若干個分接口，每個分接口可拆 卸安裝有豎直設置的曝氣豎管，該曝氣豎管的底部通過三通連接有兩根 曝氣分管，曝氣分管的自由端封堵，各曝氣分管均平行設置且曝氣分管 與曝氣橫管垂直，每個曝氣分管設置于生化污水池的底部且位于生化填 料的下方，每個曝氣分管上設置有若干個曝氣主孔，曝氣分管上套裝固 定有膠套，該膠套將曝氣主孔包裹且膠套上設置有若干個曝氣微孔，所 述生化填料的底部設置有脫膜沖刷管路。

　　2.如權利要求1所述的一種生化污水處理池的曝氣系統，其特征在 于：所述曝氣豎管包括相互連接的上段管和下段管，所述下段管處于生 化污水處理池的污水液面下方，所述上段管由污水液面的下方向上延伸 與曝氣橫管的分接口可拆卸連接，所述上段管的下端處在污水液面下 25-35cm處，該上段管為不銹鋼管。

　　3.如權利要求2所述的一種生化污水處理池的曝氣系統，其特征在 于：所述上段管和下段管之間通過螺套連接，所述螺套上設置有內螺紋， 所述下段管的上端、上段管的下端均設置有外螺紋，下段管的上端和上 段管的下端與螺套螺紋連接。

　　4.如權利要求3所述的一種生化污水處理池的曝氣系統，其特征在 于：所述上段管的上端與曝氣橫管的分接口之間的可拆卸連接方式為法 蘭連接。

　　5.如權利要求4所述的一種生化污水處理池的曝氣系統，其特征在 于：所述膠套與曝氣分管之間的固定方式為：所述膠套套裝在曝氣分管 上，膠套的一端縫合密封，膠套的另一端通過不銹鋼管箍固定，膠套與 曝氣分管之間設置有緩存空間。

　　6.如權利要求5所述的一種生化污水處理池的曝氣系統，其特征在 于：每個曝氣分管上的曝氣主孔的數量為四個，四個曝氣主孔中包括兩 個左曝氣主孔和兩個右曝氣主孔，左曝氣主孔朝左偏斜并朝上設置，右 曝氣主孔朝右偏斜并朝上設置，左曝氣主孔和右曝氣主孔相互錯開間隔 設置，左曝氣主孔的軸線與豎直方向線的夾角為45°，右曝氣主孔的軸 線與豎直方向線的夾角為45°。

　　7.如權利要求6所述的一種生化污水處理池的曝氣系統，其特征在 于：所述脫膜沖刷管路包括與曝氣縱管連通的脫膜橫管，脫膜橫管上設 置有截止閥，該脫膜橫管上連通有脫膜豎管，該脫膜豎管一直延伸至生 化污水處理池的池底，該池底設置有脫膜底管，脫膜底管處于相鄰的曝 氣分管之間，脫膜底管上設置有若干個沖刷孔。

　　說明書

　　一種生化污水處理池的曝氣系統

　　技術領域

　　本發明涉及一種曝氣系統，特別是指一種生化污水處理池的曝氣系 統。

　　背景技術

　　目前水處理生物膜法的生化曝氣系統一般都采用底部安裝曝氣盤 的曝氣方法，這樣的安裝方式使得在需要檢修時會異常麻煩，需要將整 個生化池清空，造成系統無法運行，同時檢修的成本也明顯增大。另外 一般生化池后段的曝氣量不需很大，故曝氣盤的安裝數量在工藝要求上 也會減少，這樣曝氣盤的安裝間隔大，使得有部分的生物膜底部沒有安 裝曝氣盤，這樣就不能全部靠加大曝氣量的方式來沖刷所有填料上的老 化的生物膜，以達到方便新生菌種在填料上的附著來提高水處理能力的 目的。但是即便在底部全部安裝曝氣盤，采用間隔曝氣的方法，在使用 上是可行的，但安裝成本太大是個明顯弊端。

　　發明內容

　　本發明所要解決的技術問題是：提供一種生化污水處理池的曝氣系 統，該曝氣系統可以在滿足曝氣量的前提下無需生化池即可檢修，從減 少了檢修成本，降低了檢修難度。

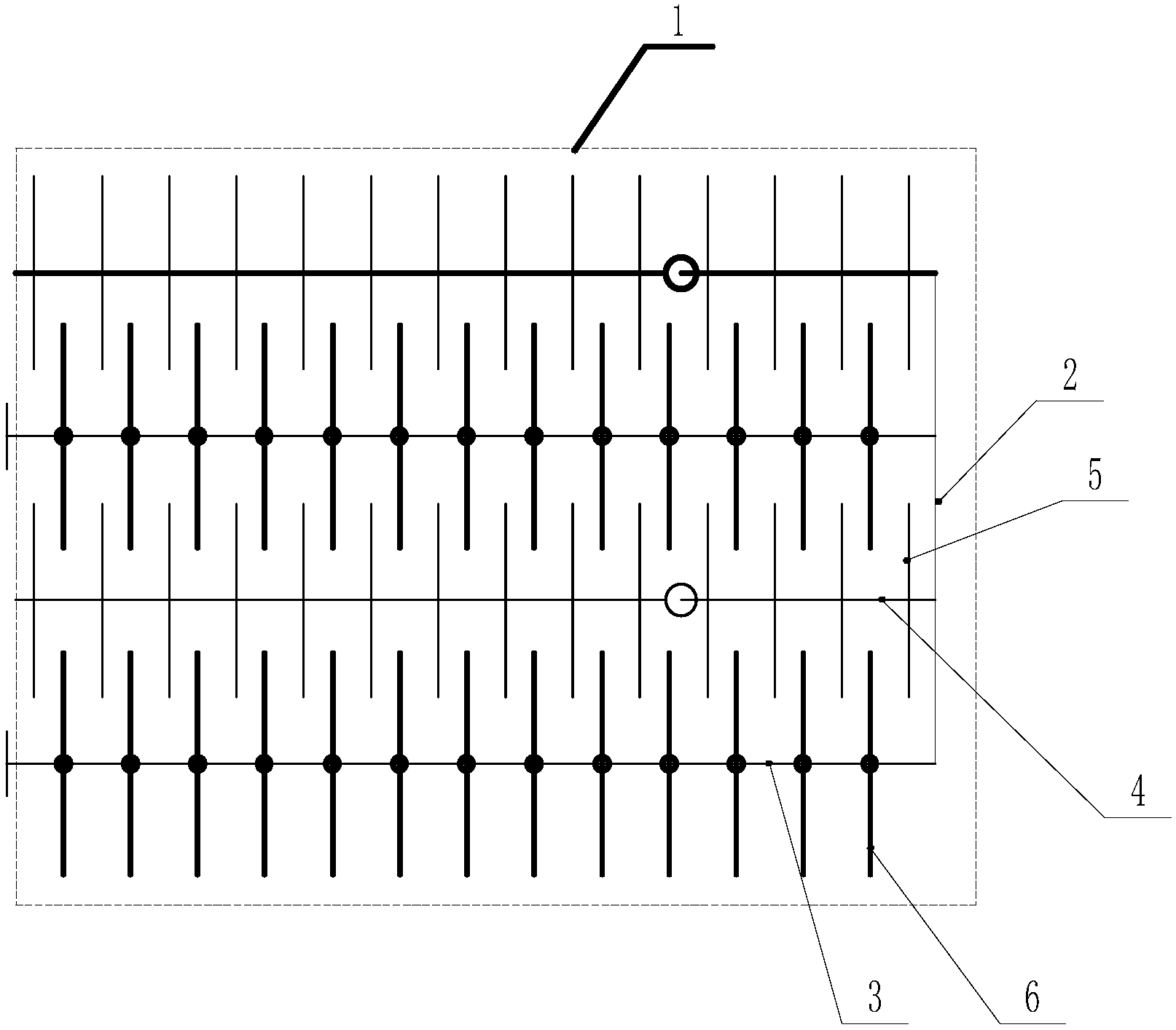

　　為解決上述技術問題，本發明的技術方案是：一種生化污水處理池 的曝氣系統，包括固定于生化污水處理池上的曝氣主管，所述曝氣主管 包括設置于生化污水處理池的其中一側邊的曝氣縱管、與曝氣縱管垂直 連通的橫跨生化污水處理池的曝氣橫管，所述曝氣橫管上均勻設置有若 干個分接口，每個分接口可拆卸安裝有豎直設置的曝氣豎管，該曝氣豎 管的底部通過三通連接有兩根曝氣分管，曝氣分管的自由端封堵，各曝 氣分管均平行設置且曝氣分管與曝氣橫管垂直，每個曝氣分管設置于生 化污水池的底部且位于生化填料的下方，每個曝氣分管上設置有若干個 曝氣主孔，曝氣分管上套裝固定有膠套，該膠套將曝氣主孔包裹且膠套 上設置有若干個曝氣微孔，所述生化填料的底部設置有脫膜沖刷管路。

　　作為一種優選的方案，所述曝氣豎管包括相互連接的上段管和下段 管，所述下段管處于生化污水處理池的污水液面下方，所述上段管由污 水液面的下方向上延伸與曝氣橫管的分接口可拆卸連接，所述上段管的 下端處在污水液面下25-35cm處，該上段管為不銹鋼管。

　　作為一種優選的方案，所述上段管和下段管之間通過螺套連接，所 述螺套上設置有內螺紋，所述下段管的上端、上段管的下端均設置有外 螺紋，下段管的上端和上段管的下端與螺套螺紋連接。

　　作為一種優選的方案，所述上段管的上端與曝氣橫管的分接口之間 的可拆卸連接方式為法蘭連接。

　　作為一種優選的方案，所述膠套與曝氣分管之間的固定方式為：所 述膠套套裝在曝氣分管上，膠套的一端縫合密封，膠套的另一端通過不 銹鋼管箍固定。

　　作為一種優選的方案，每個曝氣分管上的曝氣主孔的數量為四個， 四個曝氣主孔中包括兩個左曝氣主孔和兩個右曝氣主孔，左曝氣主孔朝 左偏斜并朝上設置，右曝氣主孔朝右偏斜并朝上設置，左曝氣主孔和右 曝氣主孔相互錯開間隔設置，左曝氣主孔的軸線與豎直方向線的夾角為 45°，右曝氣主孔的軸線與豎直方向線的夾角為45°。

　　作為一種優選的方案，所述脫膜沖刷管路包括與曝氣縱管連通的脫 膜橫管，脫膜橫管上設置有截止閥，該脫膜橫管上連通有脫膜豎管，該 脫膜豎管一直延伸至生化污水處理池的池底，該池底設置有脫膜底管， 脫膜底管處于相鄰的曝氣分管之間，脫膜底管上設置有若干個沖刷孔。

　　采用了上述技術方案后，本發明的效果是：由于每個分接口可拆卸 安裝有豎直設置的曝氣豎管，該曝氣豎管的底部通過三通連接有兩根曝 氣分管，曝氣分管的自由端封堵，各曝氣分管均平行設置且曝氣分管與 曝氣橫管垂直，每個曝氣分管設置于生化污水池的底部且位于生化填料 的下方，每個曝氣分管上設置有若干個曝氣主孔，曝氣分管上套裝固定 有膠套，該膠套將曝氣主孔包裹且膠套上設置有若干個曝氣微孔，所述 生化填料的底部設置有脫膜沖刷管路。因此，該生化污水處理池采用可 拆卸的曝氣分管，方便拆卸，無需清空池子內的污水，保證正常處理的 情況下進行檢修更換曝氣分管，而曝氣分管上設置有膠套，利用曝氣微 孔可以產生大量的微小氣泡，滿足足夠的曝氣量，滿足好氧菌的需求。

　　又由于所述曝氣豎管包括相互連接的上段管和下段管，所述下段管 處于生化污水處理池的污水液面下方，所述上段管由污水液面的下方向 上延伸與曝氣橫管的分接口可拆卸連接，所述上段管的下端處在污水液 面下25-35cm處，該上段管為不銹鋼管。利用不銹鋼材質制成的上段管 可以提高耐腐蝕性。

　　又由于每個曝氣分管上的曝氣主孔的數量為四個，四個曝氣主孔中 包括兩個左曝氣主孔和兩個右曝氣主孔，左曝氣主孔朝左偏斜并朝上設 置，右曝氣主孔朝右偏斜并朝上設置，左曝氣主孔和右曝氣主孔相互錯 開間隔設置，左曝氣主孔的軸線與豎直方向線的夾角為45°，右曝氣主 孔的軸線與豎直方向線的夾角為45°。這種結構的曝氣主孔可以提高膠 套內的氣體均勻性，增大曝氣范圍。

　　又由于所述脫膜沖刷管路包括與曝氣縱管連通的脫膜橫管，脫膜橫 管上設置有截止閥，該脫膜橫管上連通有脫膜豎管，該脫膜豎管一直延 伸至生化污水處理池的池底，該池底設置有脫膜底管，脫膜底管處于相 鄰的曝氣分管之間，脫膜底管上設置有若干個沖刷孔。利用脫膜底管與 曝氣分管間隔設置，曝氣分管可以滿足曝氣需求，而需要對生化填料進 行脫膜時，開啟脫膜底管，高壓氣體從沖刷孔沖出沖刷生化填料，使老 化的菌膜與生化填料脫離，這種脫膜方式壓力大，脫膜效果好。
