申請日2015.08.28

　　公開(公告)日2015.11.11

　　IPC分類號E03F3/02; E03F1/00

　　摘要

　　本實用新型公開了一種公路廢水集水凈化結構，包括綠化帶，其特征是：所述綠化帶從上到下設有土壤層，瓜子片層和粗砂層;所述綠化帶下方還設有儲水室。與現有技術相比，本實用新型具有結構設計合理，通過凈水處理再利用提高了水資源的利用率，同時了增加了道路綠化帶的功能，具有廣闊的市場前景。

　　權利要求書

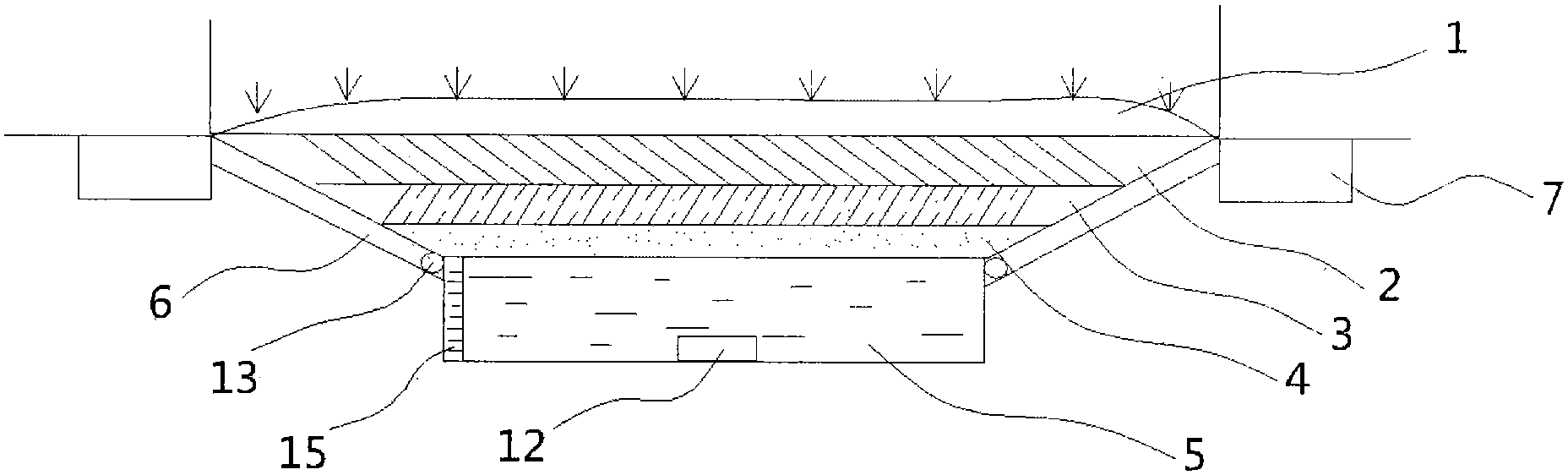

　　1.一種公路廢水集水凈化結構，包括綠化帶(1)，其特征是：所述綠化帶(1)從上到下設 有土壤層(2)、瓜子片層(3)和粗砂層(4);所述綠化帶(1)側邊為公路排水溝(7);所 述公路排水溝(7)通過排水通道(6)與粗砂層(4)下方的儲水室(5)相連接;所述儲水 室(5)間通過輸水管(9)相連接，并設有水泵一(10);所述輸水管(9)上方設有噴水槽 (11)并安插在綠化帶(1)底部;所述儲水室(5)側邊還設有帶有水泵二(14)的輸水管 (9)，將儲水室(5)與生活用水系統(8)相連接。

　　2.根據權利要求1所述的公路廢水集水凈化結構，其特征是，所述儲水室(5)內設有水質 檢測儀(12)和水位檢測裝置(15)。

　　3.根據權利要求1所述的公路廢水集水凈化結構，其特征是，所述排水通道(6)內設有凈 水裝置(13)。

　　4.根據權利要求1所述的公路廢水集水凈化結構，其特征是，所述儲水室(5)與生活用水 系統(8)連接的輸水管(9)內設有凈水裝置(13)。

　　說明書

　　一種公路廢水集水凈化結構

　　技術領域

　　本實用新型屬于市政工程技術領域，具體涉及一種公路廢水集水凈化結構。

　　背景技術

　　綠化帶的分隔交通，具有安全功能。綠化帶具有美化城市的作用，消除司機視覺上 的疲勞，種植喬木綠化帶還可以改變道路的空間尺度，使道路空間具有良好的寬高比。此 外，還有凈化環境作用，能滯塵，減弱噪聲，吸收有害氣體，釋放氧氣。但公路上綠化帶還 存在很多廢水難以處理的問題，很多集水凈化結構運用到市政實踐中。

　　如一專利號為CN201320379530.2(公告號為CN203388010U)的中國實用新型專利 《高速公路綠化帶雨水灌溉系統》披露了這樣一種綠化帶集水結構，包括設置在高速公路路 基兩側的集水槽、設置在高速公路中間綠化帶下方的蓄水池，集水槽和蓄水池之間通過深埋 在高速公路路基下的管道連接，集水槽的高度高于蓄水池的高度，綠化帶中設有滴灌裝置， 滴灌裝置的進水口與蓄水池連通，滴灌裝置的動力部分采用泵，泵與太陽能蓄電池連接。

　　又如一申請?zhí)枮镃N201320132023.9(公告號為CN203174661U)的中國實用新型 專利《城市道路雨水收集利用系統》披露了這樣一種道路雨水收集系統，由雨水滲透型側 溝、路邊雨水收集井、雨水滲透型檢查井、雨水儲留池及雨水滲透型溢流井五個核心部分組 成;其組合方式分為以下兩種，根據地質，地形，地下管道的現場狀況進行選擇。第一種結 構：雨水滲透型側溝埋在步道或車道位置的結構形式;第二種結構：雨水滲透型側溝埋在路 邊石正下方的結構形式。

　　上述兩種對道路廢水加工系統未能全面實現對廢水的自動凈化功能，公路廢水不加 以利用會造成水資源的嚴重浪費而且綠化帶的護養需要大量的凈水運輸，造成水資源得不到 合理的循環利用。

　　發明內容

　　本實用新型針對以上缺點，立足于解決現有道路廢水加工系統未能全面實現對廢水 的自動凈化功能，公路廢水不加以利用會造成水資源的嚴重浪費而且綠化帶的護養需要大量 的凈水運輸，造成水資源得不到合理的循環利用的問題。設計了一種公路廢水集水凈化結 構。該公路廢水集水凈化結構通過將儲水室設置在綠化帶下方，通過處理收集純凈的雨水， 其次公路廢水可經過凈水裝置也匯集于儲水室，儲水室的凈水可用于灌溉綠化帶也可用于日 常生活，大大提高了公路廢水的利用率。

　　為實現本實用新型的目的，本實用新型采用的技術方案是：

　　一種公路廢水集水凈化結構，包括綠化帶，其特征是：所述綠化帶從上到下設有土壤層、 瓜子片層和粗砂層;所述綠化帶側邊為公路排水溝;所述公路排水溝通過排水通道與粗砂層 下方的儲水室相連接;所述儲水室間通過輸水管相連接，并設有水泵一;所述輸水管上方設 有噴水槽并安插在綠化帶底部;所述儲水室側邊還設有帶有水泵二的輸水管，將儲水室與生 活用水系統相連接。

　　優先地，所述所述儲水室內設有水質檢測儀和水位檢測裝置。

　　優先地，所述排水通道內設有凈水裝置。

　　優先地，所述儲水室與生活用水系統連接的輸水管內設有凈水裝置。

　　本實用新型的優點是：通過將儲水室設置在綠化帶下方，通過處理收集純凈的雨水， 其次公路廢水可經過凈水裝置也匯集于儲水室，儲水室的凈水可用于灌溉綠化帶也可用于日 常生活，大大提高了公路廢水的利用率。與現有技術相比，本實用新型具有結構設計合理， 通過凈水處理再利用提高了水資源的利用率，同時了增加了道路綠化帶的功能，具有廣闊的 市場前景。
